Cuadro de diálogo de conexión de instrumento
Conexión de instrumentos
Sugerencias
Nota:
- Para el uso de APCM, se recomienda desactivar el modo de suspensión del ordenador. Si el modo suspensión está habilitado, y si el ordenador entra en suspensión mientras está conectado al instrumento, éste se desconectará.En ese caso, restablezca la conexión. En el caso del MYIRO-9(FD-9), expulse manualmente el gráfico y restablezca la conexión.Establezca el modo de suspensión en "Opciones de energía" (en Windows) o en el panel "Economizador" (en OS X, macOS).
AccurioPro ColorManager tiene interfaces para los siguientes espectrofotómetros:
MYIRO-1 | USB / Red (LAN inalámbrica) |
FD-7 / FD-5BT | USB |
MYIRO-9(FD-9) | USB / Red (Ethernet) |
i1Pro / i1Pro 2 | USB |

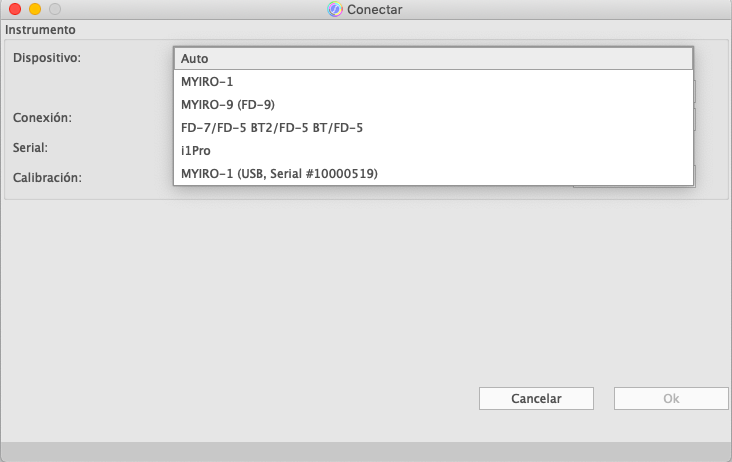

El ajuste "Auto" de "Dispositivo" busca todos los dispositivos.
Si preselecciona un tipo de dispositivo, solo se buscará ese dispositivo. De esta manera puede reducir el tiempo de exploración si es necesario.
Si su dispositivo no aparece en la lista, compruebe lo siguiente:
- ¿Dispositivo encendido y listo?
(Conexión de LAN inalámbrica a MYIRO-1: Compruebe el nivel de carga;
si el indicador de la batería está intermitente, es necesario cargar el dispositivo vía USB) - ¿Está conectado correctamente?
(Cable USB / cable de red) - ¿Dispositivo correctamente configurado? (ajustes de red)
Para más detalles, consulte el manual del instrumento.
A continuación, haga clic en el botón Reexplorar para volver a explorar los puertos USB y la red.
Si un dispositivo está conectado al ordenador a través de dos interfaces (USB y red), aparece dos veces en la lista después de la exploración. Seleccione la interfaz que se utilizará para conectar el dispositivo. A continuación, haga clic en el botón "Conectar".
Retroalimentación de los instrumentos de medición:
MYIRO-1 | Indicador de estado: Cambio de color: - naranja: instrumento encendido, pero no conectado - amarillo: conectado, pero aún no calibrado Indicador de LAN inalámbrica: antes de establecer la conexión: - naranja: red disponible y conectada - naranja parpadeante: búsqueda de red después de encender el dispositivo - apagado: no hay red disponible después de establecer la conexión con AccurioPro ColorManager: - encendido: conexión de red - apagado: conexión USB |
FD-7 / FD-5BT | La pantalla del dispositivo muestra "comunicando..." |
MYIRO-9(FD-9) | La pantalla del dispositivo muestra "Por favor, inserte el gráfico" |
i1Pro | No hay retroalimentación en el dispositivo |
i1Pro 2 | Se enciende el indicador de estado del dispositivo |

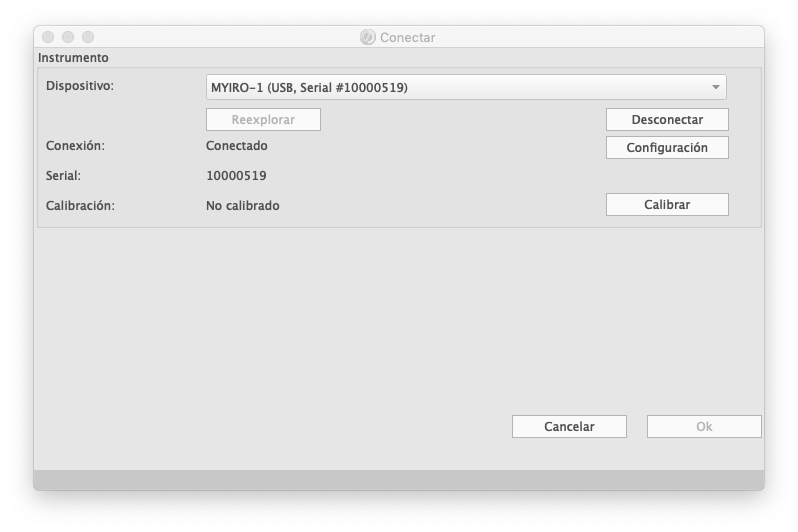

Retroalimentación del cuadro de diálogo Conectar:
Una vez conectado con éxito un instrumento de medición, el cuadro de diálogo "Conectar" muestra el estado "conectado" y, como mínimo, el número de serie del instrumento de medición.
Calibración de los instrumentos
Los instrumentos de medición se deben calibrar antes de una medición. Se hace de diferentes maneras dependiendo del instrumento.
MYIRO-1 | En caso necesario, retire la tapa de calibración del compartimento de almacenamiento en la parte posterior del instrumento y colóquela en la óptica de medición. Ahora haga clic en el botón "Calibrar". Después, vuelva a colocar la tapa de calibración en el compartimento de almacenamiento para protegerla del polvo. Durante la calibración, el color del indicador de estado cambia: amarillo: dispositivo conectado, pero aún no calibrado azul claro parpadeante: calibración en curso azul: listo para medir (calibración exitosa) Si guarda el instrumento después de usarlo, es mejor volver a colocar la tapa de calibración en la abertura de limitación. De este modo, se protege de forma óptima el cristal de protección y el azulejo de calibración. Significa también que el MYIRO-1 ya está preparado para la calibración la próxima vez que se utilice. |
FD-7 / FD-5BT | Con el FD-7 y el FD-5BT, usted es quien activa la calibración en el instrumento de medición. Simplemente haga una medición puntual en el azulejo de calibración. Coloque la zapata de medición puntual en el FD-7/FD-5BT. Coloque el instrumento de medición, incluida la zapata de medición puntual, en el azulejo de calibración. Presione el FD-7/FD-5BT hasta que la calibración se haya completado. Después de una calibración exitosa, el cuadro de diálogo Conectar mostrará el estado de calibración "calibrado". Opcionalmente, puede omitir la calibración con el FD-7 / FD-5BT, si ya la ha realizado antes de la conexión con el software a través de la pantalla del instrumento de medición. |
MYIRO-9(FD-9) | El MYIRO-9(FD-9) se calibra automáticamente a intervalos regulares durante la medición. No es necesaria ninguna calibración manual. |
i1Pro / i1Pro 2 | Coloque el instrumento de medición en el azulejo de calibración y haga clic en el botón "Calibrar". Por favor, no olvide retirar la lámina de protección contra el polvo antes de utilizar el i1Pro 2 y volver a proteger el azulejo con la lámina. |

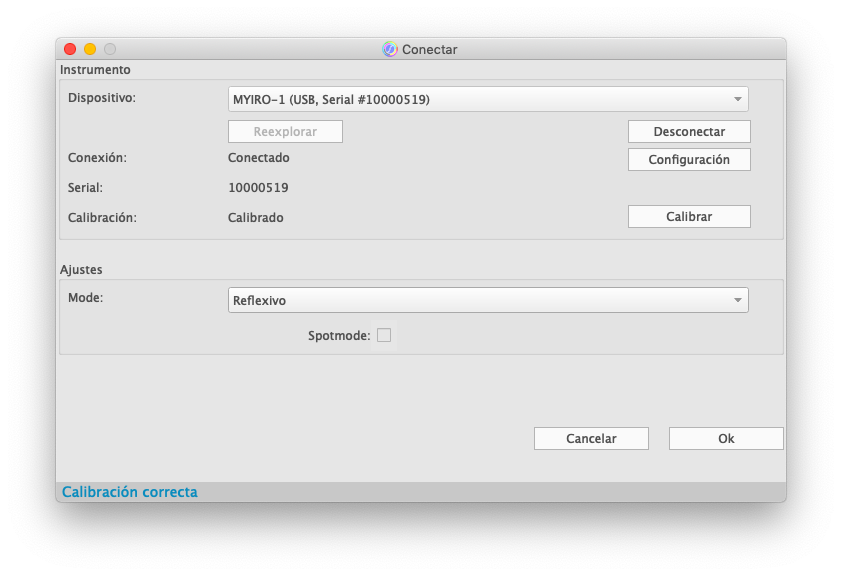

Preconfigurar los instrumentos de medición
Dependiendo del dispositivo de medición conectado, los parámetros adicionales para el dispositivo respectivo aparecen en la parte inferior de la ventana.
En el MYIRO-9(FD-9), por ejemplo, se puede preseleccionar aquí el tamaño del diafragma virtual (varias mediciones: 1×1, 2×2, 3×3, 4×4 mediciones por campo de medición) y el comportamiento del reconocimiento de patrones.
Estos ajustes se transfieren a la ventana de medición como ajustes predeterminados. También pueden ser cambiados más adelante por el usuario en la ventana de medición. Los detalles de estos parámetros se encuentran en Instrumentos de mano (MYIRO-1, FD-7 / FD-5BT, i1Pro) o MYIRO-9(FD-9).
Las definiciones de los gráficos también pueden contener especificaciones para estos parámetros, de modo que se activen automáticamente los parámetros óptimos del instrumento al seleccionar el gráfico.
