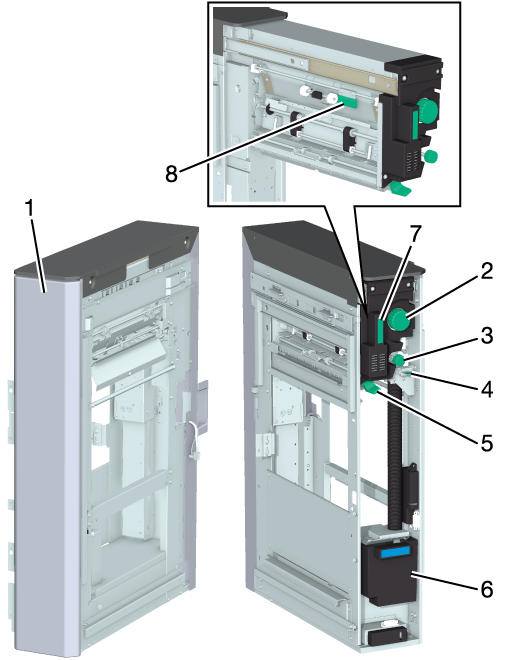

番号 | 名称 | 説明 |
---|---|---|
1 | Z折りユニット前扉 | 紙づまり処理のときや、パンチくず処理のときに開けます。 |
2 | ツマミ[FN5] | 紙づまり処理のときに、ツマミを回して用紙を送ります。 |
3 | ツマミ[FN4] | 紙づまり処理のときに、ツマミを回して用紙を送ります。 |
4 | 入口レバー[FN1] | 紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。 |
5 | 出口レバー[FN8] | 紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。 |
6 | パンチくず箱 | パンチくずを捨てるときに、引出して処理します。 |
7 | 取手[FN2] | 紙づまり処理のときに、取手を持って引出します。 |
8 | レバー[FN6] | 紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。 |
名称 | Z折りユニット ZU-608 | |
適用対象 | フィニッシャー FS-532 | |
形式 | パンチ機能付きZ折り装置 | |
機能 | Z折り | 用紙を1枚ずつZ折りにして、フィニッシャーに搬送します。 |
パンチ | 用紙を1枚ずつパンチして、フィニッシャーに搬送します。 | |
ストレート排紙 | 処理なしで、用紙をフィニッシャーに搬送します。 | |
Z折り | 用紙サイズ | A3 w、B4 w |
用紙坪量 | 60 g/m2 ~ 91 g/m2 / 17 lb Bond ~ 24 lb Bond | |
Z折り禁止用紙 | 折りに不適切な用紙、薄紙、厚紙、腰弱紙(クラシックホワイト紙、リサイコノミック紙、X-ST紙など) | |
パンチ | 穴数 | 2穴 |
穴径 | 6.5 mm ^ 0.5 mm / 0.256" ^ 0.02" | |
穴ピッチ | 80 mm ^ 0.5 mm / 3.15" ^ 0.02" | |
用紙坪量 | 60 g/m2 ~ 91 g/m2 / 17 lb Bond ~ 24 lb Bond | |
用紙サイズ | A3 w、B4 w、A4 w/v、B5 w/v、A5 w/v、Foolscap*、SRA4 w、11 e 17 w、8.5 e 14 w、8.5 e 11 w/v、5.5 e 8.5 w/v、9 e 11 v、7.25 e 10.5 w/v、8K w、16K w/v *:Foolscap は、8.5 e 13 w、8.25 e 13 w、8.12 e 13.25 w、8 e 13 wのサイズを指します。 | |
大きさ | 169 mm(幅) e 660 mm(奥行) e 930 mm(高さ) / 6.65"(幅) e 25.98"(奥行) e 36.61"(高さ) | |
質量 | 約38 kg / 83.78 lb | |
電源 | AC 100 V ~ 240 V | |
最大消費電力 | 120 W以下 |
