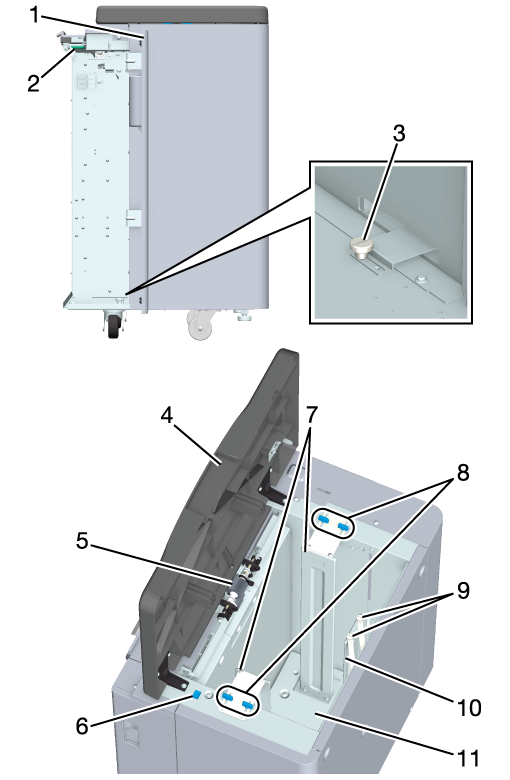

番号 | 名称 | 説明 |
---|---|---|
1 | トレイ左扉 | 紙づまり処理のときに、扉を開けて用紙を取除きます。 |
2 | レバー[LC2] | 紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。 |
3 | 側面ガイド固定ツマミ(下) | 側面ガイド板を動かしたり、固定したりするときに回します。 |
4 | トレイ上扉 | 用紙の補給または紙づまり処理のときに開けます。 |
5 | 給紙ローラー | 本体に用紙を送ります。 |
6 | トレイ底板下降ボタン | 用紙補給のときに、押してトレイ底板を下降します。 |
7 | 側面ガイド板(2箇所) | セットする用紙の側面部を固定します。 |
8 | 側面ガイド固定ツマミ(上)(4箇所) | 紙づまり処理のときに、ツマミを時計方向に回して用紙を送ります。 |
9 | 後端ガイド固定ツマミ | 後端ガイド板を動かしたり、固定したりするときに回します。 |
10 | 後端ガイド板 | セットする用紙の後端を固定します。 |
11 | トレイ底板 | 用紙が使われるごとに上に上がります。トレイ底板下降ボタンを押すと下降します。 |
名称 | 大容量給紙ユニット LU-414 |
形式 | 本体横付けタイプ大容量給紙ユニット |
給紙容量 | 4,500枚(80 g/m2 / 21 lb Bond) |
用紙サイズ | 定形サイズ:A4 v、B5 v、9 e 11 v、8.5 e 11 v、16K v 不定形サイズ:タテ250 mm ~ 314 mm、ヨコ176 mm ~ 229 mm / タテ9.84" ~ 12.36"、ヨコ6.93" ~ 9.02" インデックス紙:A4T v、8.5 e 11T v B系列用紙は、初期設定でJIS規格サイズに設定されています。JIS/ISOの切替えについては、サービス実施店にお問い合わせください。 検知できる定形サイズを変更できます。また、[設定メニュー]画面でKサイズの使用を選択して、Kサイズを検知できます。詳しくは、[Kサイズ]をごらんください。 |
用紙種類 | 普通紙、上質紙、書籍用紙、ラフ紙、未印字挿入紙、郵政はがき、ラベル紙*1、OHPシート*2、インデックス紙*3 *1:216 g/m2 / 57 lb Bond以下推奨。 *2:画質、キズは保証外。 *3:セット方向指定あり、片面のみ。 |
用紙坪量 | 40 g/m2 ~ 300 g/m2 / 10 lb Bond ~ 81 lb Bond ※用紙の目方向は、40 g/m2 ~ 49 g/m2 / 10 lb Bond ~ 13 lb Bondは搬送方向と平行、217 g/m2 ~ 300 g/m2 / 58 lb Bond ~ 81 lb Bondは搬送方向と直交を推奨。 |
大きさ | 436 mm(幅) e 639 mm(奥行) e 709 mm(高さ) / 17.17"(幅) e 25.16"(奥行) e 27.91"(高さ) |
質量 | 約30 kg / 66.14 lb |
電源 | DC:5 V、24 V(本体から供給) AC:200 V ~ 240 V(50/60 Hz)(本体から供給) |
最大消費電力 | DC:51 W以下 AC:22 W以下 |
