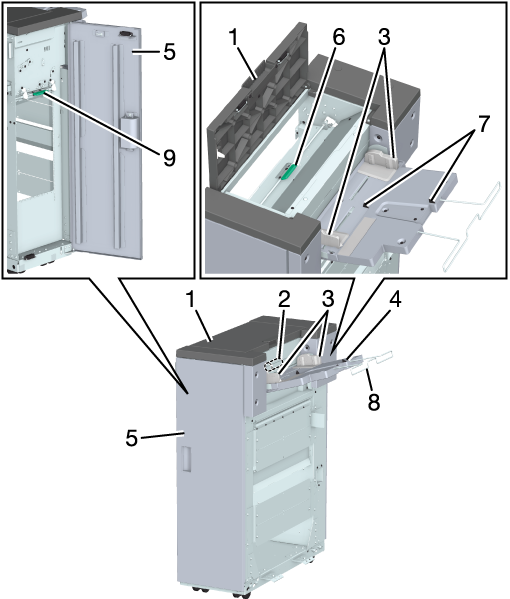

番号 | 名称 | 説明 |
---|---|---|
1 | 上扉 | 紙づまり処理のときに、扉を開けて用紙を取除きます。 |
2 | ピックアップローラー | 本体に用紙を送ります。 |
3 | 側面ガイド板(2箇所) | セットした用紙の両側面に沿わせます。 |
4 | 手差しトレイ | 右に開いて、用紙をセットします。 |
5 | 前扉 | 紙づまり処理のときに、扉を開けて用紙を取除きます。 |
6 | 手差し搬送扉 | 紙づまり処理のときに、扉を開けて用紙を取除きます。 |
7 | 用紙検知センサー | セットした用紙の有無を検知します。 |
8 | 補助ガイド | 大きなサイズの用紙をセットするときに引出します。 |
9 | 手差し中継扉 | 紙づまり処理のときに、扉を開けて用紙を取除きます。 |
名称 | マルチ手差し給紙ユニット MB-507 |
形式 | バイパス給紙トレイ |
給紙容量 | 250枚(80 g/m2 / 21 lb Bond、積載高さ27.5 mm / 1.08") |
用紙サイズ | 定形サイズ:SRA3 w、A3 w、B4 w、SRA4 w、A4 w/v、B5 w/v、A5 v、郵政はがき w、12 e 18 w、11 e 17 w、8.5 e 14 w、9 e 11 v、8.5 e 11 w/v、8 e 13 w、5.5 e 8.5 w、8K w、16K w/v 不定形サイズ:タテ100 mm ~ 324 mm、ヨコ148 mm ~ 483 mm / タテ3.94" ~ 12.76"、ヨコ5.83" ~ 19.02" インデックス紙:A4T v、8.5 e 11T v |
用紙種類 | 普通紙、上質紙、書籍用紙、ラフ紙、未印字挿入紙、郵政はがき、ラベル紙*1、OHPシート*2、インデックス紙*3 *1:216 g/m2 / 57 lb Bond以下推奨。 *2:画質、キズは保証外。 *3:セット方向指定あり、片面のみ。 |
用紙坪量 | 40 g/m2 ~ 300 g/m2 / 10 lb Bond ~ 81 lb Bond ※用紙の目方向は、40 g/m2 ~ 49 g/m2 / 10 lb Bond ~ 13 lb Bondは縦目、217 g/m2 ~ 300 g/m2 / 58 lb Bond ~ 81 lb Bondは横目を推奨。 |
大きさ | 296 mm(幅) e 636 mm(奥行) e 995 mm(高さ) / 11.65"(幅) e 25.04"(奥行) e 39.17"(高さ)(手差しトレイ収納時) 600 mm(幅) e 636 mm(奥行)e 880 mm(高さ) / 23.62"(幅) e 25.04"(奥行)e 34.65"(高さ)(手差しトレイ使用時) |
質量 | 34 kg / 74.96 lb |
電源 | DC:5 V、24 V、36 V(本体から供給) |
最大消費電力 | DC:84 W以下 |
