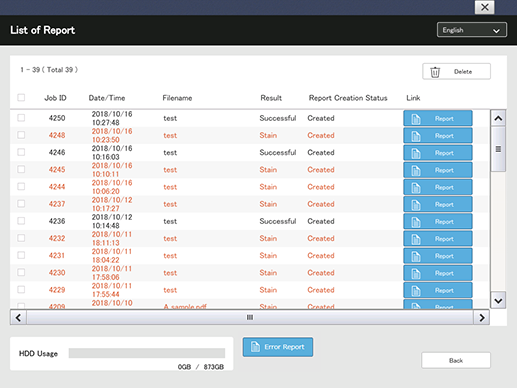

[List of Report]
概述
显示自动检查报告列表。
选择目标自动检查报告可查看其内容。
提示
- 也可通过浏览器查看自动检查报告。有关详细信息，请参见通过浏览器检查中的步骤。
- 如果检测到错误，字符颜色会发生变化。
- 如果图像信息检测单元 UK-301的 HDD 容量达到 100%，则不能创建更多自动检查报告。选择不需要的自动检查报告将其删除。
[List of Report]允许您检查以下项目。
项目名 | 概述 |
|---|---|
[Job ID] | 执行自动检查的作业 ID。 |
[Date/Time] | 作业输出时的日期和时间。 |
[Filename] | 执行自动检查的作业文件名。 |
[Result] | 自动检查的结果。 如果出现非标准图像，会显示其原因。 |
[Report Creation Status] | 允许您查看报告创建状态。如果创建未完成，则不能在[Report]中查看详情。 |
规格
类别 | 调整/维护 | ||
位置 | 主机 | 触摸面板 | |
打印机驱动程序 | - | ||
应用 | - | ||
所需的选购件 | 需要以下所有选购设备。 智能图像质量优化组件 IQ-501 图像信息检测单元 UK-301 中继单元 RU-702 视频接口组件 VI-514 视频接口组件 VI-515 | ||
所需项目 | - | ||
设置项目 | [Japanese] / [English] | 选择显示语言。按此项目，从显示的菜单列表中选择所需的一种。 | |
[Delete] | 删除选择了复选框的作业报告。 | ||
复选框 | 选择要删除作业的复选框。 | ||
[Report] | 显示查看[Completed Job]和[Out of range]的画面。 | ||
[Error Report] | 显示作业执行期间发生错误的报告列表。 报告以 PDF 文件输出，并在作业完成后自动删除。 该项目在没有发生错误时不会显示。 | ||
[Back] | 返回上一画面，而不选择图像。 | ||
备注 | - | ||
参考 | - | ||
画面访问 | 触摸面板 - [机器] - [自动检查报告] | ||
步骤
1
按要查看自动检查结果作业的[Report]。

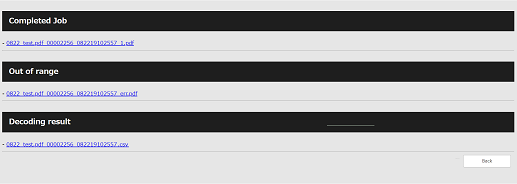

这会显示查看[Completed Job]和[Out of range]的画面。
2
按[Out of range]下的文件名，然后按[Display]。

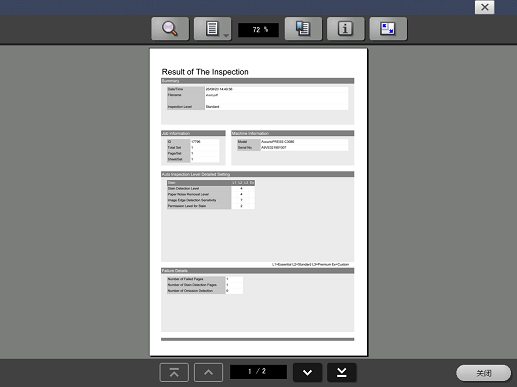

显示自动检查报告。
[Completed Job]：满足检查等级的打印件的报告。您无法在触摸面板上显示或保存数据。请通过浏览器访问，然后查看报告。
[Out of range]：不满足检查等级的打印件的报告。
[Decording result]：编号或条码解码结果的报告。请通过浏览器访问，然后查看报告。
3
按"
"。
"。这会显示超出允许范围的位置列表。
按键类型 | 说明 |
|---|---|
 | 在报告中搜索字符。如果找到目标，则以绿色标记显示。 |
 | 允许您将页面显示单位设为[单页]或[同步页面]。 |
 | 显示检测到污点的页面。 |
 | 显示文件名或文件大小等信息。 |
 | 允许您更改画面显示方式，如放大或缩小。 |
按画面右上角的[e]返回[机器]画面。按画面右下角的[关闭]返回步骤 2 中显示的画面。
有关[Result of The Inspection]的详细信息，请参见[List of Report]。
4

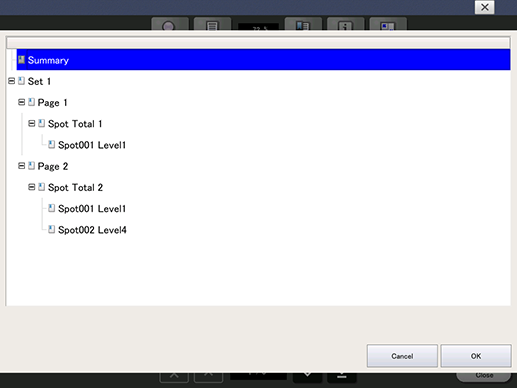

选择想要查看的项目，然后按[OK]。
显示检测到的页面。
有关检测结果的详细信息，请参见[List of Report]。
类型 | 说明 |
|---|---|
[Set] | 检测到非标准图像中套的编号。 |
[Page] | 检测到非标准图像上页的编号。 |
[Stain Total] | 检测到污点的总数。最多可显示 20 个。 |
[Stain(XXX) Level(n)] | 显示污点等级（n）。有关等级的详细信息，请参见[自动检查等级设置]。 XXX：序列号 |
[Omission Total] | 遗漏总数。最多可显示 20 个。 |
[Omission(XXX) Level(n)] | 显示遗漏等级（n）。（xxx：序列号） |
[Spot Total(n)] | 显示检测到噪点的数量（n）。 |
[Spot(XXX) Level(n)] | 显示检测到噪点的等级（n）。 XXX：序列号 |
[StreakFD Total(n)] | 显示检测到 FD 条纹的数量（n）。 |
[StreakFD(XXX)] | 显示检测到 FD 条纹。 XXX：序列号 |
[StreakCD Total(n)] | 显示检测到 CD 条纹的数量（n）。 |
[StreakCD(XXX)] | 显示检测到 CD 条纹。 XXX：序列号 |
[Barcode Total(n)] | 显示条码或 QR 码错误的数量（n）。 |
[Blank(m)] | 显示条码或 QR 码为空白的区域。 m：区域编号 |
[Decode Error(m)] | 显示条码或 QR 码解码失败的区域。 m：区域编号 |
[1st/2nd Mismatch(m)] | 显示出现条码或 QR 码前/后不一致的区域。 m：区域编号 |
[Sequential Check Mismatch(m)] | 显示出现条码或 QR 码顺序错误的区域。 m：区域编号 |
[Serial No.(0-9)Total(n)] | 显示编号错误的数量（n）。 |
[Blank(m)] | 显示编号为空白的区域。 m：区域编号 |
[Decode Error(m)] | 显示编号解码失败的区域。 m：区域编号 |
[1st/2nd Mismatch(m)] | 显示发生编号前/后不一致的区域。 m：区域编号 |
[Sequential Check Mismatch(m)] | 显示出现编号顺序错误的区域。 m：区域编号 |
[Alignment error] | 与参考图像对齐失败时显示。 |
[csv read error] | 报告创建失败时显示。 |
[Too Many Stains] | 检测到许多污点时显示。 |
[Too many spots] | 检测到许多噪点时显示。 |
[Too Many Streak] | 检测到许多条纹时显示。 |
，则会变为
并且注册为书签。
