ペーパーフィーダーユニット PF-812に用紙をセットする
概要
ペーパーフィーダーユニット PF-812に用紙をセットします。
違う仕様の用紙をセットするときは、使用するトレイの用紙設定を変更します。
重要
- 351 g/m2以上の用紙をセットできるのは、1連目のペーパーフィーダーユニットの下段トレイ（トレイ3）だけです。
参照
- 用紙設定について詳しくは、[用紙設定]をごらんください。
手順
1
用紙をセットするトレイを引出します。
違うサイズの用紙をセットするときは、手順2に進みます。
同じサイズの用紙をセットするときは、手順5に進みます。
重要
- 本体の電源が入っていないと、トレイを引出すことができません。副電源スイッチをONにしてください。詳しくは、本機の電源を入れるをごらんください。
- 機械の転倒を防止するため、一度に複数のトレイを引出すことはできません。
2

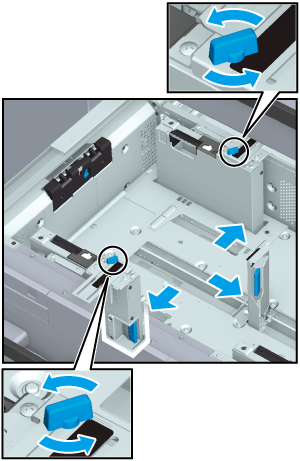

側面ガイド板（左）と後端ガイド板を大きく広げます。
側面ガイド板（左）の側面ガイド固定ツマミ（2箇所）を、反時計方向に回してゆるめます。
側面ガイド板（左）の側面ガイドロック解除レバーおよび後端ガイド板の後端ガイドロック解除レバーを押しながら、ガイドを大きく広げます。
重要
- 側面ガイド板（左）を動かすときは、手前側の側面ガイドロック解除レバーと奥側の取手を持ってください。手前側の側面ガイド板（左）だけで動かすと、側面ガイド板（左）の位置ズレを起こすことがあります。
3

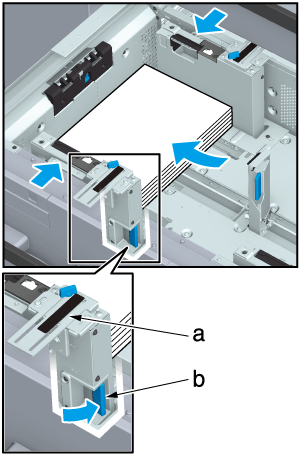

側面ガイド板（左）をセットした用紙に沿わせます。
a：サイズ指標
b：側面ガイドロック解除レバー
100枚ほどの用紙を、印刷面を上にしてセットします。手前側の側面ガイド板（左）の側面ガイドロック解除レバーを押しながら、両側面ガイド板（左）を用紙に沿わせ、ガイド支持板上面のサイズ指標に合わせて位置を決めます。
4

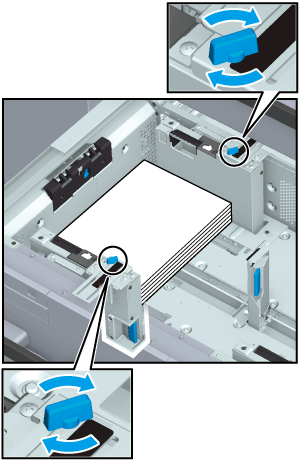

側面ガイド板（左）の側面ガイド固定ツマミ（2箇所）を時計方向に回して固定します。
5
印刷面を上にして、用紙をセットします。
トレイの左側に用紙を揃えるようにしてセットします。
重要

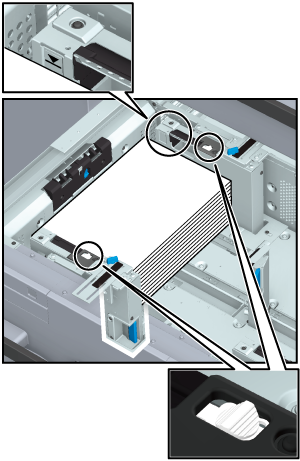

- トレイの側面ガイド板（左）に表示されている積載制限のラインを超えないように、用紙をセットしてください。
- 401 g/m2 / 107 lb Bond以上の用紙をセットする場合は、紙押さえ板固定レバーを奥側だけロックしてください。
6

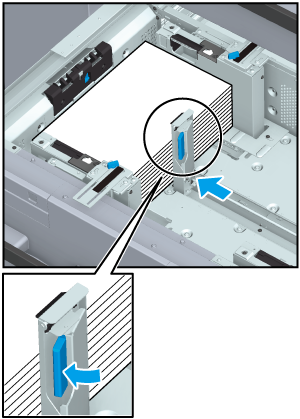

後端ガイド板を用紙に沿わせます。
後端ガイド板の後端ガイドロック解除レバーを押しながら、用紙に突当てます。
重要
- 後端ガイド板は、確実に用紙に突当ててください。後端ガイド板と用紙との間に隙間があると、機械が正確なサイズを検知できず、給送装置の故障の原因になります。
7
トレイを奥まで確実に押込みます。
用紙残量の表示は「
」から「
」に変わります。
重要
- トレイは、必要以上に勢いよく戻さないでください。トレイや紙の重さなどで、機械に思わぬ衝撃が加わり、故障の原因になることがあります。
