[ばらつき補正]
概要
用紙の裁断精度が均一ではない場合、両面印刷で表裏ズレが発生することがあります。
ジョブの実行中に用紙サイズを検知することで、用紙の断裁誤差による表裏ズレを補正します。
重要
この機能を使用するには、以下のすべてのオプションが必要です。
- インテリジェントクオリティオプティマイザー IQ-601
- ビデオインターフェイスキット VI-514
- インテリジェントメディアセンサー IM-104
- インテリジェントメディアセンサー IM-105
- マシンコンディションモニター MM-501
参考
用紙サイズの基準値について
- 本機能を使用するには、用紙サイズの基準値の設定が必要です。用紙サイズの基準値は[自動測定]を行うと設定されます。基準値を変更したい場合は、再度[自動測定]を行います。
参考
- 用紙サイズを検知する際に使用する背景板は、用紙の色に合わせて設定してください。詳しくは、[共通設定]をごらんください。
参考
[自動測定]でオモテ面の倍率がロック状態の場合に用紙サイズばらつき補正を有効にするには、[表裏調整動作切替え設定]で以下の設定が必要です。
- [画像基準位置(通紙方向)]を[先端]に設定する
- [画像基準位置(通紙交差方向)]を[手前側]に設定する
参考
- 用紙の断裁精度が均一な場合は、[用紙サイズばらつき補正]を[ON]にすると表裏ズレが大きくなることがあります。その場合は設定を[OFF]にしてください。
参照
- [自動測定]について詳しくは、[自動測定]をごらんください。
- [表裏調整動作切替え設定]について詳しくは、[表裏調整動作切替え設定]ごらんください。

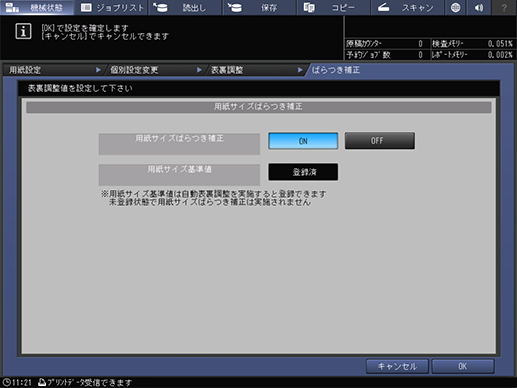

設定項目
設定項目 | 説明 | |
|---|---|---|
[用紙サイズばらつき補正] | [ON] | [用紙サイズばらつき補正]を行います。 |
[OFF] | [用紙サイズばらつき補正]を行いません。 | |
[用紙サイズ基準値] | [未登録] | 基準値が未登録です。 |
[登録済] | 基準値が登録済みです。 | |
