各部名称とはたらき
重要
- イメージコントローラーについて詳しくは、イメージコントローラーの種類をごらんください。
参考
- 販売モデルは地域により異なります。

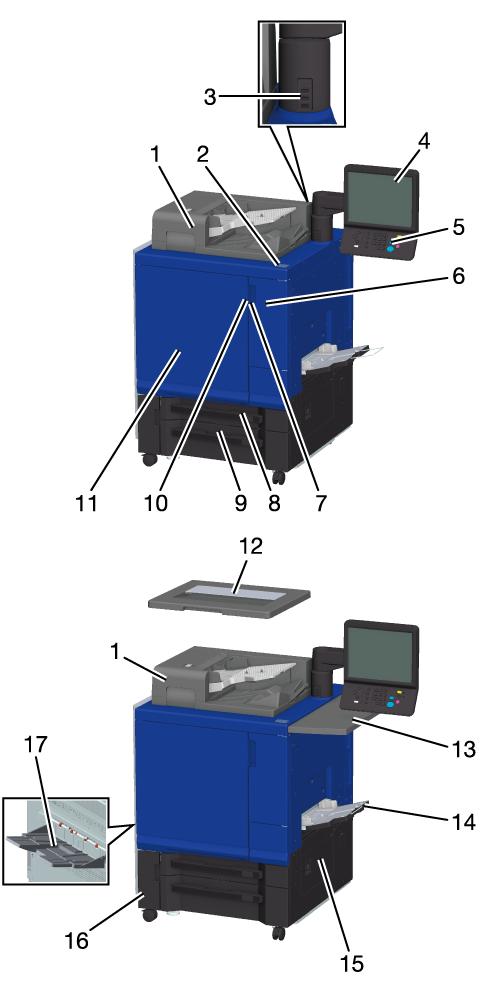

番号 | 名称 | 説明 |
|---|---|---|
1 | 自動両面原稿送り装置 DF-713（ADF）（オプション） | 複数枚の原稿を1枚ずつ送出して読込むことができます。 ※AccurioPress C5080 / AccurioPress C5070 / AccurioPrint C5065のみ。 |
2 | 副電源スイッチ | 本体の電源をON / OFFします。 |
3 | USBポート（USB 2.0 Type A e 3） | 以下のアイテムを接続するときに使用します。
など USBポート（USB 2.0 Type A e 3）は、ローパワーデバイスだけに対応しています。大きな電源容量を必要とするデバイスは、外部から電源を供給してください。 |
4 | タッチパネル | [機械状態]画面などの画面を表示して、操作や設定をします。また、操作の方法やトラブルの処理方法を表示します。 |
5 | 操作パネル | 操作および設定時に押します。 |
6 | トナー補給扉 | トナーボトルを交換するときに開けます。 |
7 | トナー補給扉取手 | トナー補給扉を開けるときに使います。 |
8 | トレイ1 | 用紙を500枚（80 g/m2 / 21 lb Bond）収納します。 |
9 | トレイ2 | 用紙を1,000枚（80 g/m2 / 21 lb Bond）収納します。 |
10 | 本体前扉取手 | 本体前扉を開けるときに使います。 |
11 | 本体前扉 | 紙づまり処理や主電源スイッチをON / OFFするときに開けます。 |
12 | オリジナルカバー OC-511（原稿カバー）（オプション） | 原稿を原稿ガラスにセットするときに開けます。 ※AccurioPress C5080 / AccurioPress C5070 / AccurioPrint C5065のみ。 |
13 | ワーキングテーブル WT-511（オプション） | 原稿などを一時的に置くことができます。 |
14 | マルチ手差し給紙ユニット MB-509（オプション） | 本体トレイにセットされていない用紙に印刷するときに使用します。用紙を250枚（80 g/m2 / 21 lb Bond）収納します。 |
15 | 本体右扉 | 紙づまり処理のときに、扉を開けて用紙を取除きます。 |
16 | 廃棄トナーボックス交換扉 | 廃棄トナーボックスを交換するときに開けます。 |
17 | 排紙トレイ OT-511（オプション） | 出力した用紙を仕分け処理なしで排紙します。 |
18 | 本体電源コード | 本体に電源を供給します。 |

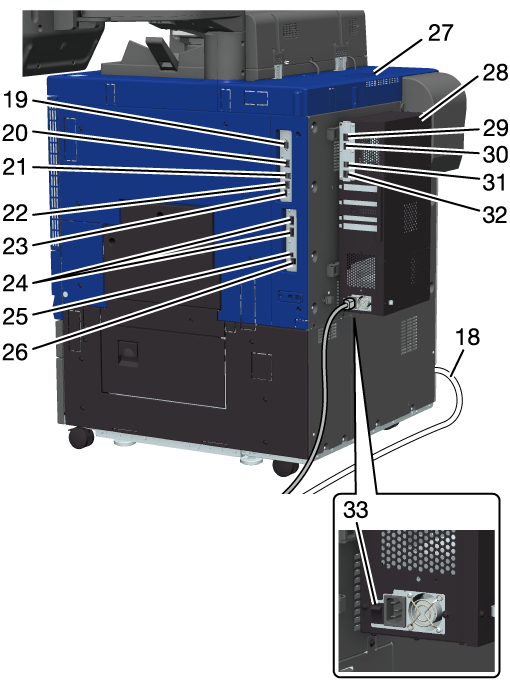

19 | シリアルポート（RS-232C） | サービスエンジニア（CE）専用のポートです。 |
20 | ネットワーク用ポート（10Base-T、100Base-TX、1000Base-T） | イーサネットケーブルを接続して本機を操作したり、ネットワークスキャナーとして使用したりします。 |
21 | USBポート（USB 3.0 / 2.0 TypeA e 1） | 以下のアイテムを接続するときに使用します。
など USBポート（USB 3.0 / 2.0 TypeA e 1）は、ローパワーデバイスだけに対応しています。大きな電源容量を必要とするデバイスは、外部から電源を供給してください。 |
22 | イメージコントローラー接続ポート | すべてのイメージコントローラーを装着するときに使用します。 |
23 | 紙面検査ユニット接続ポート | 紙面検査ユニット AI-101を装着するときに使用します。 |
24 | ビデオインターフェイスキット接続ポート* | ビデオインターフェイスキット VI-514またはビデオインターフェイスキット VI-515のケーブルを接続します。 紙面検査ユニット AI-101を装着する場合や、Fiery社製のイメージコントローラーと接続するときに使用します。 ※Fiery社製のイメージコントローラーと本体をケーブルを使って接続する場合は、ビデオインターフェイスキット VI-515（オプション）が必要です。 |
25 | 紙面検査ユニット接続ポート* | 紙面検査ユニット AI-101を装着するときに使用します。 |
26 | サービスポート | サービスエンジニア（CE）専用のポートです。 |
27 | 防塵フィルター | 機内冷却用ファンに取付けられている防塵フィルターで、ほこりの侵入を防ぎます。 |
28 | イメージコントローラー IC-613 / イメージコントローラー IC-612（オプション） | 本機をプリンティングシステムとして使用できます。 |
29 | 本体接続ポート | 本体と接続します。 |
30 | 紙面検査ユニット接続ポート | 紙面検査ユニット AI-101を装着するときに使用します。 |
31 | サービスポート | サービスエンジニア（CE）専用のポートです。 |
32 | ネットワーク用ポート（10Base-T、100Base-TX、1000Base-T） | イーサネットケーブルを接続してイメージコントローラーを操作したり、ネットワークプリンターとして使用したりします。 |
33 | 電源スイッチ | イメージコントローラーの電源をON / OFFします。 |

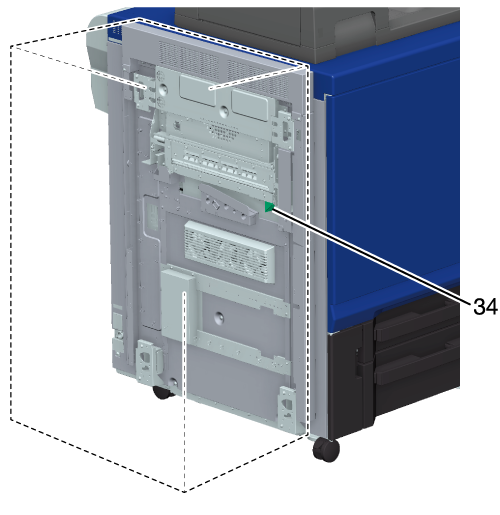

34 | ロック解除レバー | 紙づまり処理のときに、レバーを奥に押してからガイドを下に開けて用紙を取除きます。 ロック解除レバーへは、左側のオプション内よりアクセスします。 |
*：ビデオインターフェイスキット VI-514を装着した場合に使用する接続ポートです。
