基準画像管理 | [可変領域]

[可変領域]

バリアブル印刷を行う場合に、画像の変化する部分を可変領域として設定します。

大量のバリアブル印刷を行うが、基準画像は1枚だけにしたい場合などに便利です。

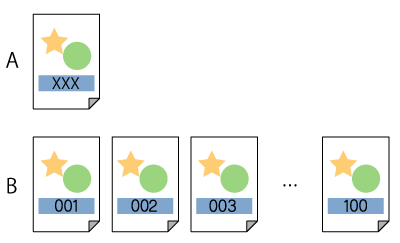

たとえば、数値以外が同一画像のジョブで、数値が1 ～ 100まで変わる場合、数値部分を可変領域に設定した基準画像（RIPデータ）を1枚登録することで、100枚のジョブでも1枚の基準画像で検品することができます。

A：基準画像

B：検査画像

：可変領域

重要

この機能を使用するには、以下のすべてのオプションが必要です。

参考

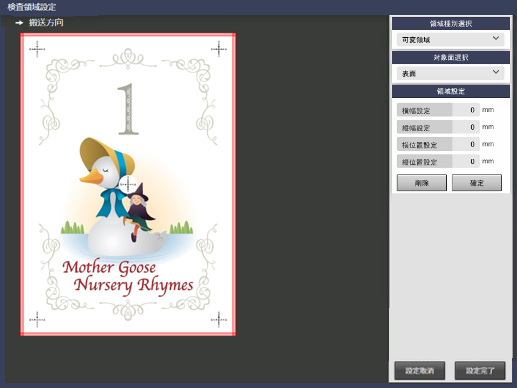

設定項目		説明
[領域種別選択]	[可変領域]	RIPデータの基準画像に、可変領域を設定します。
[対象面選択]	[表面]	表面の自動検品領域を設定します。
	[裏面]	裏面の自動検品領域を設定します。
	[指定ページ]	選択したページの自動検品領域を設定します。ページは1ページだけ設定できます。
[領域設定]	[横幅設定]	自動検品領域の横幅の数値を入力します。
	[縦幅設定]	自動検品領域の縦幅の数値を入力します。
	[横位置設定]	自動検品領域の横位置の数値を入力します。
	[縦位置設定]	自動検品領域の縦位置の数値を入力します。
	[削除]	確定した[領域設定]を削除します。領域設定が複数ある場合は、[確定]を押した順番と逆順に削除されます。
	[確定]	設定した[領域設定]が確定されます。領域を複数設定する場合は、[確定]を押すことで、次の領域が設定できるようになります。 [領域設定]は、対象面ごとに30まで設定できます。

参考

[領域種別選択]で[可変領域]を選択します。

[対象面選択]で領域設定をする対象面を選択します。

[領域設定]で領域の位置と大きさを設定します。

参考

[確定]を押します。

[設定完了]を押します。
