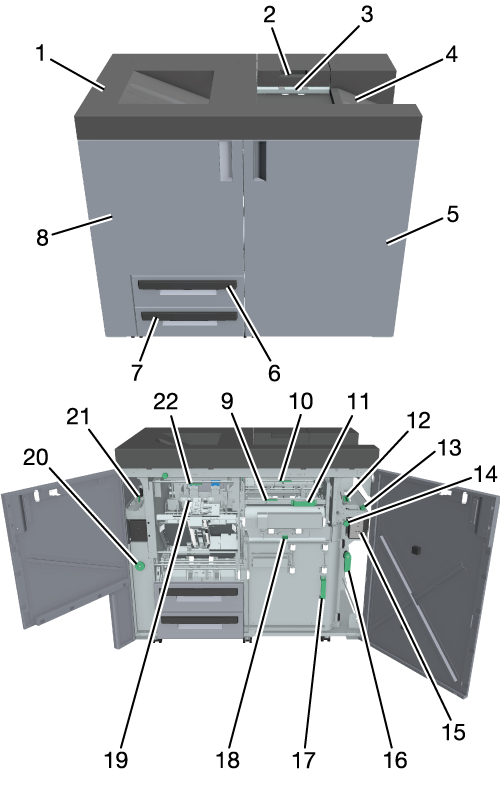

1

中とじ機サブトレイ

中綴じ機 SD-506で処理しない用紙を排紙します。

2

三つ折り排紙口カバー取手

紙づまり処理のときに、取手を持ってカバーを開けて用紙を取除きます。

3

三つ折りトレイ

重ね三つ折りした用紙を排紙します。

4

サブトレイ

中綴じ機 SD-506右側の機械から排紙した用紙を積載します。

5

中とじ機右扉

紙づまり処理のときに、扉を開けて用紙を取除きます。

6

束排出トレイ

中折り／中とじするときに引出します。

7

断裁くず箱

断裁くずを捨てるときに引出して処理します。

8

中とじ機左扉

ステープル針を補給するときや紙づまり処理のときに開けます。

9

レバー［SD11］

折りユニットの紙づまり処理のときに、レバーを持って扉を開けて用紙を取除きます。

10

レバー［SD3］

紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。

11

取手［SD10］

折りユニットの紙づまり処理のとき、取手を持って引出します。

12

レバー［SD2］

紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。

13

レバー［SD1］

紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。

14

ツマミ［SD6］

紙づまり処理のときに、時計方向にツマミを回して用紙を折りユニットに送ります。

15

紙づまり位置表示パネル

紙づまりの位置を、LEDの点灯で表示します。

16

搬送レバー［SD7］

紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。

17

取手［SD8］

紙づまり処理のときに、取手を持ってガイドを開けて用紙を取除きます。

18

レバー［SD9］

紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。

19

とじユニット部

中折りした用紙にステープルを打込みます。

20

ツマミ［SD15］

紙づまり処理のときに、ツマミを時計方向に回して用紙を送ります。

21

レバー［SD5］

紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。

22

レバー［SD4］

紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。

名称

中綴じ機 SD-506

形式

小口断裁、マルチ折り付き中とじ装置

機能

サブトレイ排紙

処理なしでサブトレイに排紙します。

連結搬送

処理なしで後処理装置に搬送します。

中とじ

中とじを束にし、処理して排紙します。

中とじ断裁

中とじ断裁を束にし、処理して排紙します。

重ね中折り

1枚または束にし、中折り処理して排紙します。

重ね中折り断裁

1枚または束にし、中折り断裁処理して排紙します。

重ね三つ折り

1枚または束にし、三つ折り処理して排紙します。

重ね折り

折り種類

重ね中折り、三つ折り

用紙サイズ

中折り：

定形サイズ：SRA3 w、A3 w、B4 w、SRA4 w、A4 w、B5 w、12 e 18 w、11 e 17 w、8.5 e 14 w、 8.5 e 11 w、7.25 e 10.5 w、Foolscap^*、8K w、16K w

不定形サイズ：タテ182 mm ～ 324 mm、ヨコ257 mm ～ 463 mm / タテ7.17" ～ 12.76"、ヨコ10.12" ～ 18.23"

*：Foolscap は、8.5 e 13 w、8.25 e 13 w、8.12 e 13.25 w、8 e 13 w のサイズを指します。

三つ折り：

A4 w、8.5 e 11 w

用紙坪量

中折り：50 g/m² ～ 244 g/m² / 13 lb Bond ～ 65 lb Bond、三つ折り：50 g/m² ～ 91 g/m² / 13 lb Bond ～ 24 lb Bond

最大重ね折り枚数

中折り／三つ折り：5枚（50 g/m² ～ 81 g/m² / 13 lb Bond ～ 22 lb Bond）、

三つ折り：3枚（82 g/m² ～ 91 g/m² / 23 lb Bond ～ 24 lb Bond）

中折り：3枚（82 g/m² ～ 130 g/m² / 23 lb Bond ～ 34 lb Bond）、2枚（131 g/m² ～ 244 g/m² / 35 lb Bond ～ 65 lb Bond）

積載容量

中折り：30部、三つ折り：20部

満タン検知機能あり

中とじ

用紙サイズ

定形サイズ：SRA3 w、A3 w、B4 w、SRA4 w、A4 w、B5 w、12 e 18 w、11 e 17 w、8.5 e 14 w、8.5 e 11 w 、7.25 e 10.5 w、Foolscap^*、8K w、16K w

不定形サイズ：タテ182 mm ～ 324 mm、ヨコ257 mm ～ 463 mm / タテ 7.17" ～ 12.76"、ヨコ10.12" ～ 18.23"

*：Foolscap は、8.5 e 13 w、8.25 e 13 w、8.12 e 13.25 w、8 e 13 w のサイズを指します。

用紙坪量

50 g/m² ～ 244 g/m² / 13 lb Bond ～ 65 lb Bond

ステープル位置

可変（90 mm ～ 165 mm / 3.54" ～ 6.5"）

断裁

用紙サイズ

定形サイズ：SRA3 w、A3 w、B4 w、SRA4 w、A4 w、B5 w、12 e 18 w、11 e 17 w、8.5 e 14 w、8.5 e 11 w、 7.25 e 10.5 w、Foolscap^*、8K w、16K w

不定形サイズ：タテ182 mm ～ 324 mm、ヨコ257 mm ～ 463 mm / タテ7.17" ～ 12.76"、ヨコ10.12" ～ 18.23"

*：Foolscap は、8.5 e 13 w、8.25 e 13 w、8.12 e 13.25 w、8 e 13 w のサイズを指します。

用紙坪量

50 g/m² ～ 244 g/m² / 13 lb Bond ～ 65 lb Bond

最大断裁枚数

50枚（80 g/m² / 21 lb Bond） e 2 または｛49枚（80 g/m² / 21 lb Bond）＋１枚（200 g/m² / 53 lb Bond）｝ e 2

ストレート排紙

用紙サイズ

定形サイズ：SRA3 w、A3 w 、B4 w、SRA4 w/v、A4 w/v、B5 w/v、A5 w/v、B6 w、A6 w、13 e 19 w、12 e 18 w、11 e 17 w、9 e 11 v、8.5 e 14 w、8.5 e 11 w/v、7.25 e 10.5 w/v、5.5 e 8.5 w/v、Foolscap^*、8K w、16K w/v

不定形サイズ：タテ95 mm ～ 331 mm、ヨコ139 mm ～ 488 mm / タテ3.74" ～ 13.03"、ヨコ5.47" ～ 19.21"

インデックス紙：A4T v、8.5 e 11T v

*：Foolscap は、8.5 e 13 w、8.25 e 13 w、8.12 e 13.25 w、8 e 13 w のサイズを指します。

坪量

40 g/m² ～ 400 g/m² / 11 lb Bond ～ 106 lb Bond

※351 g/m² ～ 400 g/m² / 94 lb Bond ～ 106 lb Bondは紙種限定。

トレイ容量

サブトレイ

200枚（80 g/m² / 21 lb Bond）

Z折り：20枚（80 g/m² / 21 lb Bond）

重ね中折り：40枚（80 g/m² / 21 lb Bond）

折り／とじトレイ（中とじ）

2枚 ～ 10枚とじ：50部以上

11枚 ～ 20枚とじ：30部以上

21枚 ～ 40枚とじ：20部以上

41枚 ～ 50枚とじ：15部以上（満タン検知機能あり）

折り／とじトレイ（重ね中折り）

30部（満タン検知機能あり）

三つ折りトレイ

20部（満タン検知機能あり）

大きさ

束排出トレイ収納時：1,170 mm（幅） e 708 mm（奥行） e 1,020 mm（高さ） / 46.06"（幅） e 27.87"（奥行） e 40.16" （高さ）

束排出トレイ引出し時：1,170 mm（幅） e 1,441 mm（奥行） e 1,020 mm（高さ） / 46.06"（幅） e 56.73"（奥行） e 40.16"（高さ）

質量

約280 kg / 617.29 lb

電源

AC 100 ～ 240 V、50/60 Hz（電源コードから供給）

DC 24 V、5 V（一部前段より供給）

最大消費電力

270 W

52 g/m² ～ 80 g/m² / 14 lb Bond ～ 21 lb Bond

50枚

49枚 ＋ 1枚

30枚

29枚 ＋ 1枚

30枚

29枚 ＋ 1枚

81 g/m² ～ 91 g/m² / 22 lb Bond ～ 24 lb Bond

30枚

29枚 ＋ 1枚

15枚

14枚 ＋ 1枚

30枚

29枚 ＋ 1枚

92 g/m² ～ 135 g/m² / 25 lb Bond ～ 36 lb Bond

20枚

19枚 ＋ 1枚

10枚

9枚 ＋ 1枚

10枚

9枚 ＋ 1枚

136 g/m² ～ 162 g/m² / 37 lb Bond ～ 43 lb Bond

15枚

14枚 ＋ 1枚

5枚

4枚 ＋ 1枚

5枚

4枚 ＋ 1枚

163 g/m² ～ 216 g/m² / 44 lb Bond ～ 57 lb Bond

10枚

-

-

-

-

-

217 g/m² ～ 256 g/m² / 58 lb Bond ～ 68 lb Bond

5枚

-

-

-

-

-

2枚 ～ 5枚

規定なし

45 mm

40 mm

35 mm

6枚 ～ 15枚

規定なし

規定なし

50 mm

45 mm

16枚 ～ 30枚

規定なし

規定なし

55 mm

50 mm

31枚 ～ 50枚

規定なし

規定なし

65 mm

60 mm

50枚（80 g/m² / 21 lb Bond） e 2

（49枚（80 g/m² / 21 lb Bond） ＋ 1枚（200 g/m² / 53 lb Bond）） e 2

重ね中折り

52 g/m² ～ 81 g/m² / 14 lb Bond ～ 22 lb Bond

5枚

82 g/m² ～ 130 g/m² / 23 lb Bond ～ 35 lb Bond

3枚

131 g/m² ～ 244 g/m² / 36 lb Bond ～ 65 lb Bond

2枚

重ね三つ折り

52 g/m² ～ 81 g/m² / 14 lb Bond ～ 22 lb Bond

5枚

82 g/m² ～ 91 g/m² / 23 lb Bond ～ 24 lb Bond

3枚
