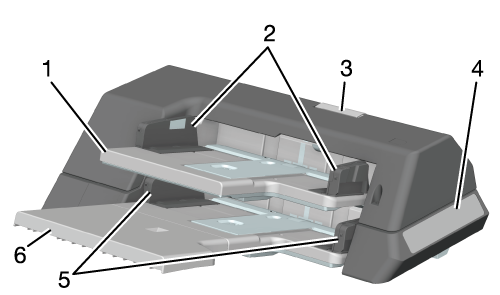

1

上段トレイ

カバー紙をセットします。

2

上段トレイガイド

セットしたカバー紙に沿わせます。

3

上ユニット解除レバー

紙づまり処理のときに上に上げます。開いたポストインサーター PI-502の上ユニットを左にスライドして、つまった用紙を取除きます。

4

ポストインサーター操作パネル

フィニッシャーを手動で操作するときに使用します。ステープルモード選択ボタン、パンチボタンがあります。

5

下段トレイガイド

セットしたカバー紙に沿わせます。

6

下段トレイ

カバー紙をセットします。

名称

ポストインサーター PI-502

適用対象

フィニッシャー FS-532*

*：取り付けキット MK-732が必要

形式

トルクリミッター分離型シート給送装置

機能

オート

本体からの指示で用紙をフィニッシャー内に給送します。

マニュアル

ポストインサーター操作パネルからの指示でフィニッシャー内に給送します。

用紙サイズ

上段トレイ

定形サイズ：A4 w/v、B5 w/v、A5 v、8.5 e 11 w/v、7.25 e 10.5 w、5.5 e 8.5 v、16K w/v

不定形サイズ：タテ182 mm ～ 330 mm、ヨコ139 mm ～ 297 mm / タテ7.17" ～ 12.99"、ヨコ5.47" ～ 11.69"

下段トレイ

定形サイズ：A3 w、B4 w、SRA4 w、A4 w/v、B5 w/v、A5 v、12 e 18 w、11 e 17 w、8.5 e 14 w、8.5 e 11 w/v、7.25 e 10.5 w/v、5.5 e 8.5 v、Foolscap^*、8K w、16K w/v

不定形サイズ：タテ182 mm ～ 330 mm、ヨコ139 mm ～ 482 mm / タテ7.17" ～ 12.99"、ヨコ5.47" ～ 18.98"

*：Foolscap は、8.5 e 13 w、8.25 e 13 w、8.12 e 13.25 w 、8 e 13 w のサイズを指します。

用紙種類

普通紙、上質紙、カラー用紙、塗工紙

坪量

50 g/m²～ 300 g/m² / 13 lb Bond ～ 81 lb Bond

給紙容量

上段トレイ、下段トレイとも200枚（80 g/m² / 21 lb Bond）または、高さ30 mm / 1.18"以内

大きさ

540 mm（幅） e 620 mm（奥行） e 220 mm（高さ） / 21.26"（幅） e 24.41"（奥行） e 8.66"（高さ）

質量

11.7 kg / 25.79 lb

電源

フィニッシャー FS-532から供給

最大消費電力

30 W以下
