Analyze
설명
원하는 작업 방법에 따라 2가지 방법으로 「Analyze」 도구에 접근할 수 있습니다.
- A) 먼저 「View」 또는 「Measure」 도구를 열고 여기에서 측정을 하거나 또는 측정 파일(.mdl)을 선택한 다음 「분석」 탭을 표시하여 평가를 합니다.
이 순서는 다양한 기준에 따라 측정을 상세히 평가할 경우에 권장합니다. 「분석」 탭에 표시되는 상태와 기준 정보는 이를 위해 준비되어 있습니다. - B) 다른 방법은 메인 화면에서 직접 「Analyze」를 실행하는 것입니다. 이 경우 분석 설정을 선택하기 위한 「분석」 탭이 맨 처음에 표시됩니다. 그 후 측정 데이터 파일(.mdl)을 선택하거나 측정을 수행합니다.
이 순서는 동일한 평가 도구에 따라 여러 개의 측정 데이터 세트를 해석할 경우에 권장합니다. 여기에서 특히 주목해야 할 것은 측정 전체의 상태입니다. 측정 전체의 상태는 메인 영역의 탭(차트 보기, 목록 보기, 분석, 스캔) 및 별도의 「상태」 화면에도 표시됩니다.
어느 경우든 「분석」 탭의 조작은 동일합니다.

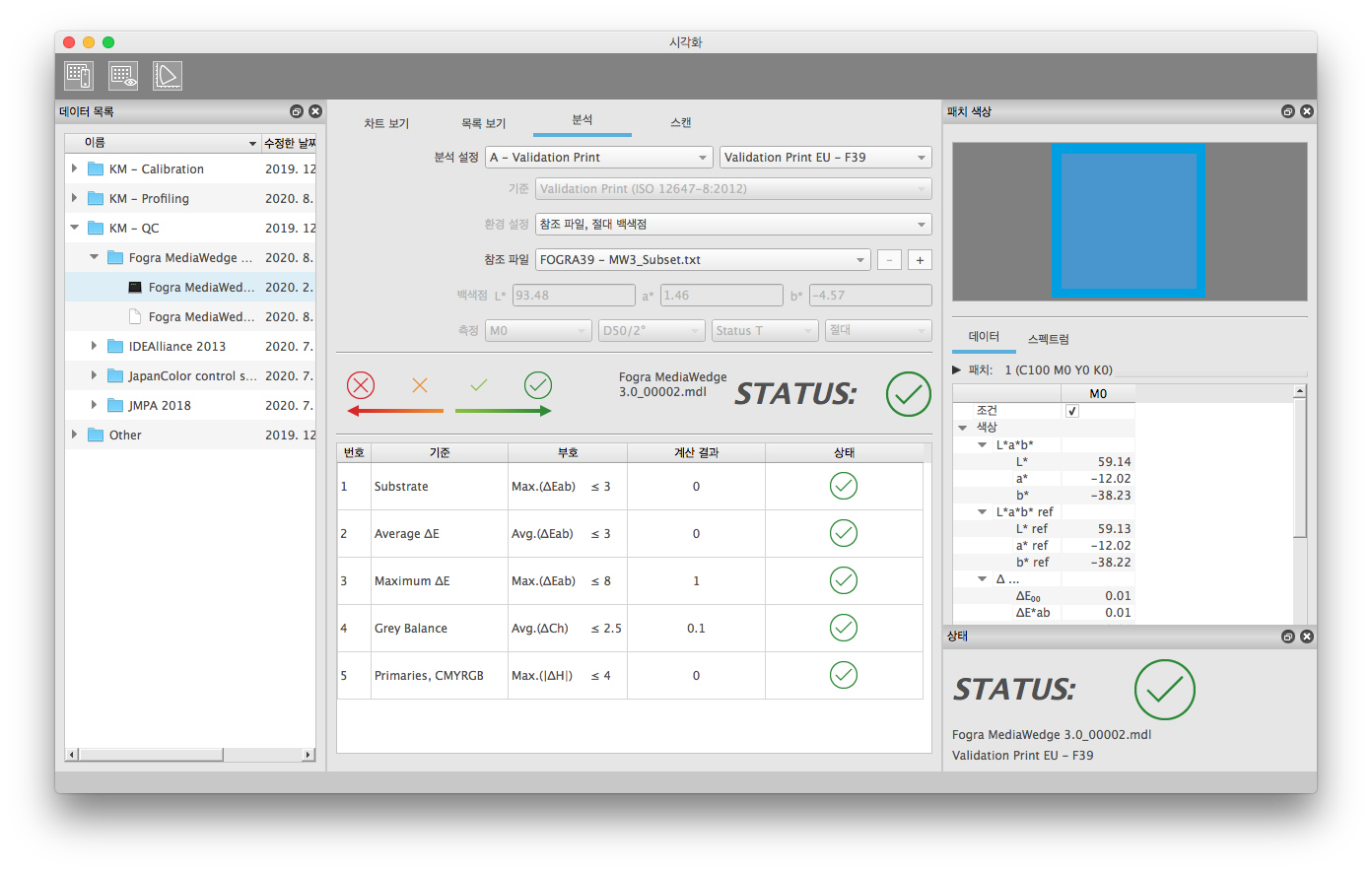

먼저 「분석 설정」에서 평가 설정을 선택합니다. 알기 쉽도록 선택 항목은 2가지 메뉴로 구분되어 있습니다. 먼저 왼쪽에서 평가 타입을 선택합니다. 다음으로 사전 선택되어 있는 참조 파일 등의 평가 설정을 오른쪽에서 선택합니다.
이로써 평가에 사용될 시스템 및 참조 처리 방법이 「기준」 및 「환경 설정」에 표시됩니다.
독자적인 참조 파일을 사용할 경우에는 이 파일들을 [현재 작업 폴더]\System\Templates\Analyze\ReferenceFile\...에 저장하십시오. 이로써 「분석」 탭의 「참조 파일」 선택지에 표시됩니다.
평가 설정에는 조건, 시야, 관찰 광원, 농도 파라미터도 있습니다. 이 설정들은 「패치 색상」 화면 및 「목록 보기」 탭에 자동으로 적용되며 「분석 설정」이 활성화 상태인 한 변경할 수 없습니다.
