측색기 연결 대화상자
측색기 연결하기
노트
참고
- APCM을 사용할 경우 컴퓨터의 「Sleep」 기능을 해제할 것을 권장합니다. 「Sleep」 기능이 활성화되어 있는 경우 측색기와 연결하는 도중에 컴퓨터가 「Sleep」 상태로 들어가면 측색기 연결이 해제됩니다. 이 경우에는 다시 연결해 주십시오. MYIRO-9(FD-9)는 인쇄된 차트를 수동으로 빼낸 후 재연결해 주십시오. 「Sleep」 기능의 설정은 「전원 옵션」(Windows의 경우) 또는 「에너지 절약」 패널(OS X, macOS의 경우)에서 합니다.
AccurioPro ColorManager에는 아래와 같은 분광 측색계와의 인터페이스가 준비되어 있습니다.
MYIRO-1 | USB / 네트워크(무선 LAN) |
FD-7 / FD-5BT | USB |
MYIRO-9(FD-9) | USB / 네트워크(이더넷) |
i1Pro / i1Pro 2 | USB |

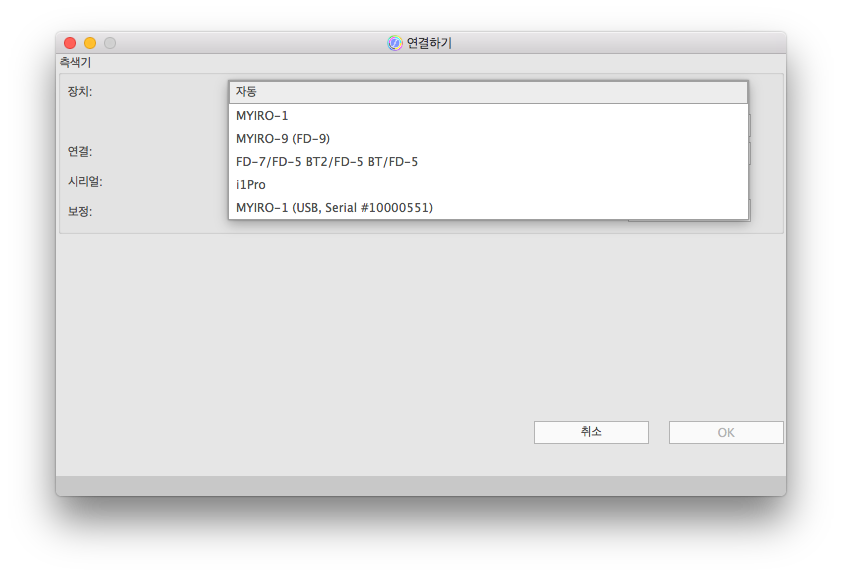

장치 선택란에서 「자동」을 선택하면 모든 측색기가 검색 대상이 됩니다.
측색기 타입을 사전에 선택해 두면 해당하는 타입의 측색기만 검색됩니다. 이렇게 함으로써 필요에 따라 스캔 시간을 단축할 수 있습니다.
측색기가 목록에 표시되지 않을 경우에는 아래를 확인하십시오. 자세한 내용은 측색기 사용설명서를 확인하십시오.
- 측색기 전원이 들어와 있어 사용할 수 있는 상태입니까?
(MYIRO-1의 무선 LAN 연결: 충전량을 확인하십시오. 전지 인디케이터에 불이 들어와 있으면 USB 경유로 측색기를 충전해야 합니다.) - 케이블이 올바르게 연결되어 있습니까?
(USB 케이블 / 네트워크 케이블) - 측색기가 올바르게 설정되어 있습니까?
(네트워크 설정)
위 사항을 확인한 후 「재스캔」 버튼을 클릭하여 USB 포트와 네트워크를 재스캔하십시오.
측색기가 2개의 인터페이스(USB와 네트워크) 경유로 컴퓨터에 연결되어 있는 경우 스캔 후 목록에 측색기가 2개 표시됩니다. 이 경우에는 측색기 연결에 사용할 인터페이스를 선택하십시오.
선택 후 「연결하기」 버튼을 클릭합니다.
측색기 상태:
MYIRO-1 | 상태 인디케이터: - 주황색: 측색기 전원은 들어와 있지만 연결되지 않았습니다. - 노란색: 연결되었지만 아직 보정되지 않았습니다. 무선 LAN 인디케이터: 연결 확립 전: - 주황색: 네트워크를 이용 가능하며 연결할 수 있는 상태입니다. - 주황색 점멸: 측색기 전원 투입 후 네트워크를 검색 중입니다. - 소등: 이용 가능한 네트워크가 없습니다. 연결 확립 후: - 점등: 네트워크 경유로 연결되어 있습니다. - 소등: USB 경유로 연결되어 있습니다. |
FD-7 / FD-5BT | 측색기 디스플레이에 「통신중...」이라고 표시됩니다. |
MYIRO-9(FD-9) | 측색기 디스플레이에 「차트를 삽입하십시오.」라고 표시됩니다. |
i1Pro | 측색기에 반응이 없습니다. |
i1Pro 2 | 상태 인디케이터에 불이 들어옵니다. |
「Connect」 대화상자 표시:

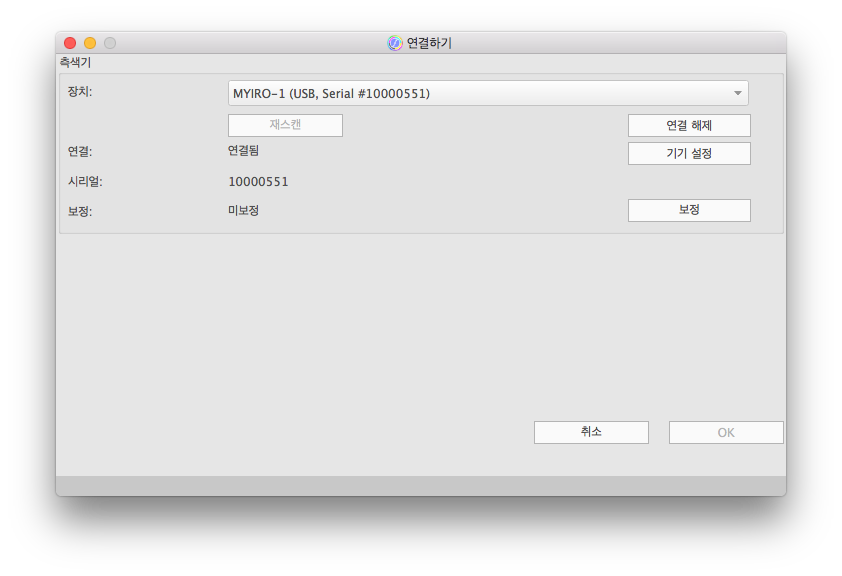

측색기 연결에 성공하면 「Connect」 대화상자의 연결 상태가 「연결됨」이 되며, 측색기의 시리얼 번호 등이 표시됩니다.
측색기 보정
측정을 하려면 사전에 측색기를 보정해 두어야 합니다. 보정 방법은 측색기에 따라 다릅니다.
MYIRO-1 | 필요에 따라 측색기 뒤쪽에 있는 수납부에서 백색 보정 캡을 분리해 측정 개구부에 장착합니다. 이 상태에서 「보정」 버튼을 클릭합니다. 클릭 후 보정 캡은 먼지로부터 보호하기 위해 원래대로 수납부에 넣어 두십시오. 보정 중에는 상태 인디케이터의 불 색깔이 바뀝니다. 노란색: 측색기는 연결되었지만 아직 보정되지 않았습니다. 하늘색 점멸: 보정 중입니다. 파란색: 측정 가능한 상태입니다(정상적으로 보정되었습니다). 사용 후에 측색기를 보관할 경우에는 보정 캡을 측정 개구부에 다시 장착해 두실 것을 권장합니다. 캡을 장착해 두면 방진 유리와 백색 보정판이 최적의 상태로 보호됩니다. |
FD-7 / FD-5BT | FD-7 및 FD-5BT의 경우 측색기 측에서 보정을 시작합니다. 백색 보정판으로 스폿 측정을 해 주십시오. FD-7/FD-5BT에 타깃 마스크를 장착합니다. 측색기를 타깃 마스크와 함께 백색 보정판 위에 놓습니다. 보정이 완료될 때까지 FD-7/FD-5BT를 보정판에 단단히 밀착시킵니다. 보정이 완료되면 연결 대화상자의 보정 상태가 「보정」으로 표시됩니다. FD-7/FD-5BT의 경우, 연결 전에 측색기 디스플레이에서 소프트웨어를 사용해 보정을 완료했다면 「보정 건너뛰기」 버튼을 클릭하여 임의로 보정을 생략할 수 있습니다. |
MYIRO-9(FD-9) | MYIRO-9(FD-9)는 측정 중에 일정 간격으로 자동으로 보정을 수행합니다. 수동 보정은 필요 없습니다. |
i1Pro / i1Pro 2 | 측색기를 백색 보정판 위에 놓고 「보정」 버튼을 클릭합니다. i1Pro 2를 사용할 때는 사용 전에 방진 보호 슬리이더를 열고, 사용 후에는 슬라이더를 다시 닫아 보정 타일을 보호해 주십시오. |

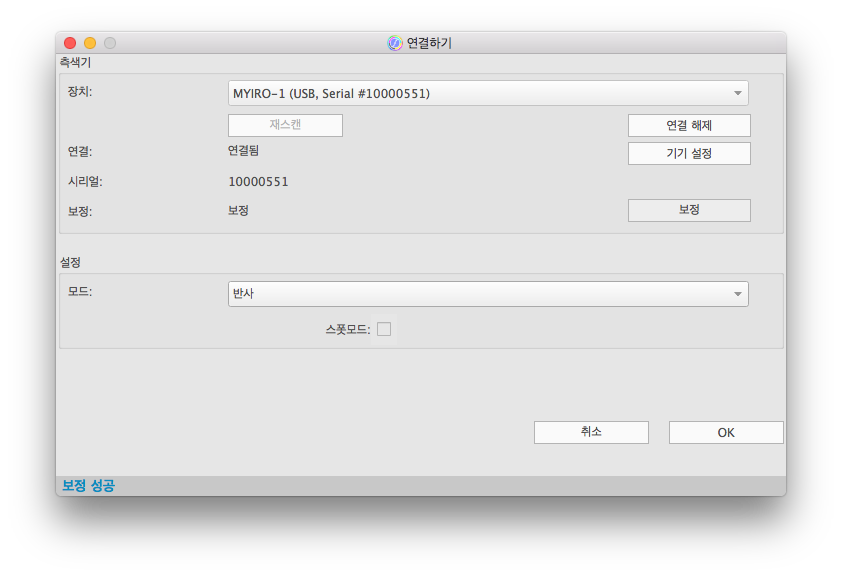

측색기의 사전 설정
연결된 측색기에 따라서는 각 측색기와 관련한 추가 파라미터가 화면 아래쪽에 표시됩니다.
예를 들면 MYIRO-9(FD-9)의 경우 가상 측정 지름(둘 이상의 장소 측정: 측정 영역별로 1×1, 2×2, 3×3, 4×4 측정)의 크기와 패치 인식 동작을 사전에 선택할 수 있습니다.
이 설정들은 기본값으로서 측정 화면에 반영됩니다. 또한 설정 내용은 나중에 측정 화면에서 변경할 수 있습니다. 추가 파라미터의 자세한 내용은 측정 화면 장의 핸드헬드 측색기(MYIRO-1, FD-7/FD-5BT, i1Pro) 및 MYIRO-9(FD-9) 장을 참조하십시오.
아울러 차트를 선택했을 때 측색기의 최적의 파라미터가 자동으로 설정되도록 차트 정의에서도 추가 파라미터가 설정되어 있습니다.
