도구: Measure - 차트 측정
개요
「Measure」 도구는 각종 차트를 측정하는 데 사용합니다. 사용자가 「Measure」 도구를 직접 불러온 경우 차트를 자유롭게 선택할 수 있습니다. 반면 워크플로에서 측정을 불러올 경우에는 통상적으로, 사용할 차트가 워크플로에 사전에 정의되어 있습니다.
기계 조정용 차트, 각종 프로파일링용 차트, 품질 관리용 Wedge Chart 여러 개가 사전에 설치되어 있습니다.
이 도구를 불러오면 측색기에 연결하기 위한 화면이 맨 처음에 표시됩니다. AccurioPro ColorManager에는 아래와 같은 분광 측색계와의 인터페이스가 준비되어 있습니다.

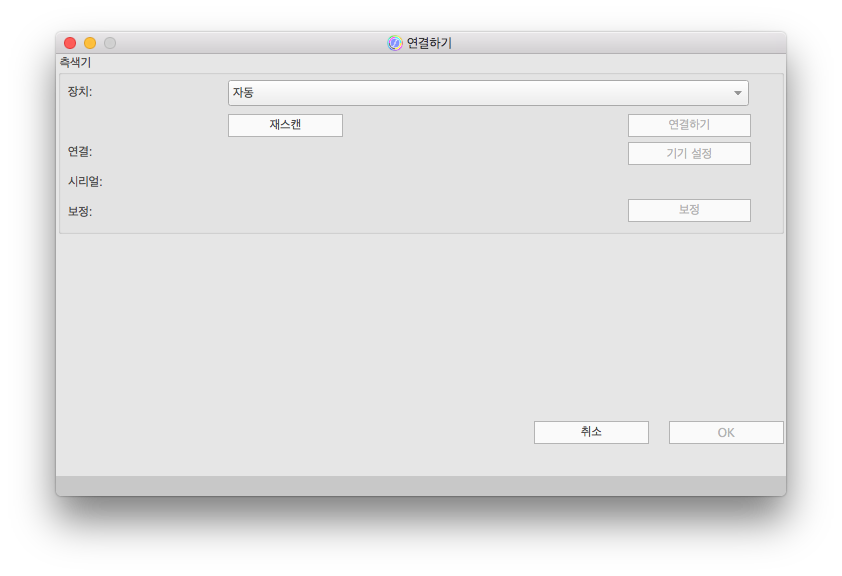

컴퓨터에 연결되어 있는 대상 측색기를 목록에서 선택하여 연결합니다. AccurioPro ColorManager는 마지막으로 사용한 측색기와 자동으로 연결을 확립하려고 합니다. 목록에서 다른 기기를 선택한 후 「연결하기」 버튼을 눌러, 그 기기에 연결할 수도 있습니다. 원하는 기기가 표시되지 않는 경우에는 장치 목록에서 측색기의 모델 또는 「자동」을 선택한 후 「재스캔」 버튼을 누르면 USB 포트와 네트워크에 연결된 기기를 재스캔합니다.
측색기의 모델에 따라 「Connect」 대화상자에서 최초 보정을 수행합니다.
- MYIRO-9(FD-9)는 측정 중에 일정 간격으로 자동으로 보정을 수행합니다. 수동 보정은 필요 없습니다.
- MYIRO-1 및 i1Pro의 경우 기기에 백색 보정 캡, 백색 보정판을 각각 장착한 후 「Measure」 화면의 「보정」 버튼을 클릭합니다.
- FD-7 및 FD-5BT의 경우에는 측색기 측에서 보정을 시작합니다. 보정용 액세서리를 장착하여 스폿 측정을 해 주십시오:
- FD-7/FD-5BT에 타깃 마스크를 장착합니다.
- 측색기를 타깃 마스크와 함께 백색 보정판 위에 놓습니다.
- 보정이 완료될 때까지 FD-7/FD-5BT를 타일에 단단히 밀착시킵니다.
측색기와 연결이 확립되어 백색 보정이 완료되면 OK 버튼을 클릭할 수 있게 됩니다. OK 버튼을 클릭하면 측정을 위한 화면이 열립니다. 데이터 목록에서 원하는 차트를 선택하고 측정을 수행합니다.
측정이 끝나면 측정 데이터를 각종 포맷으로 내보낼 수 있습니다(데이터 내보내기 및 프린트 장 참조). 또는 「Profiler」 도구나 「Analyze」 도구를 사용하여 AccurioPro ColorManager에서 직접 처리하는 것도 가능합니다.

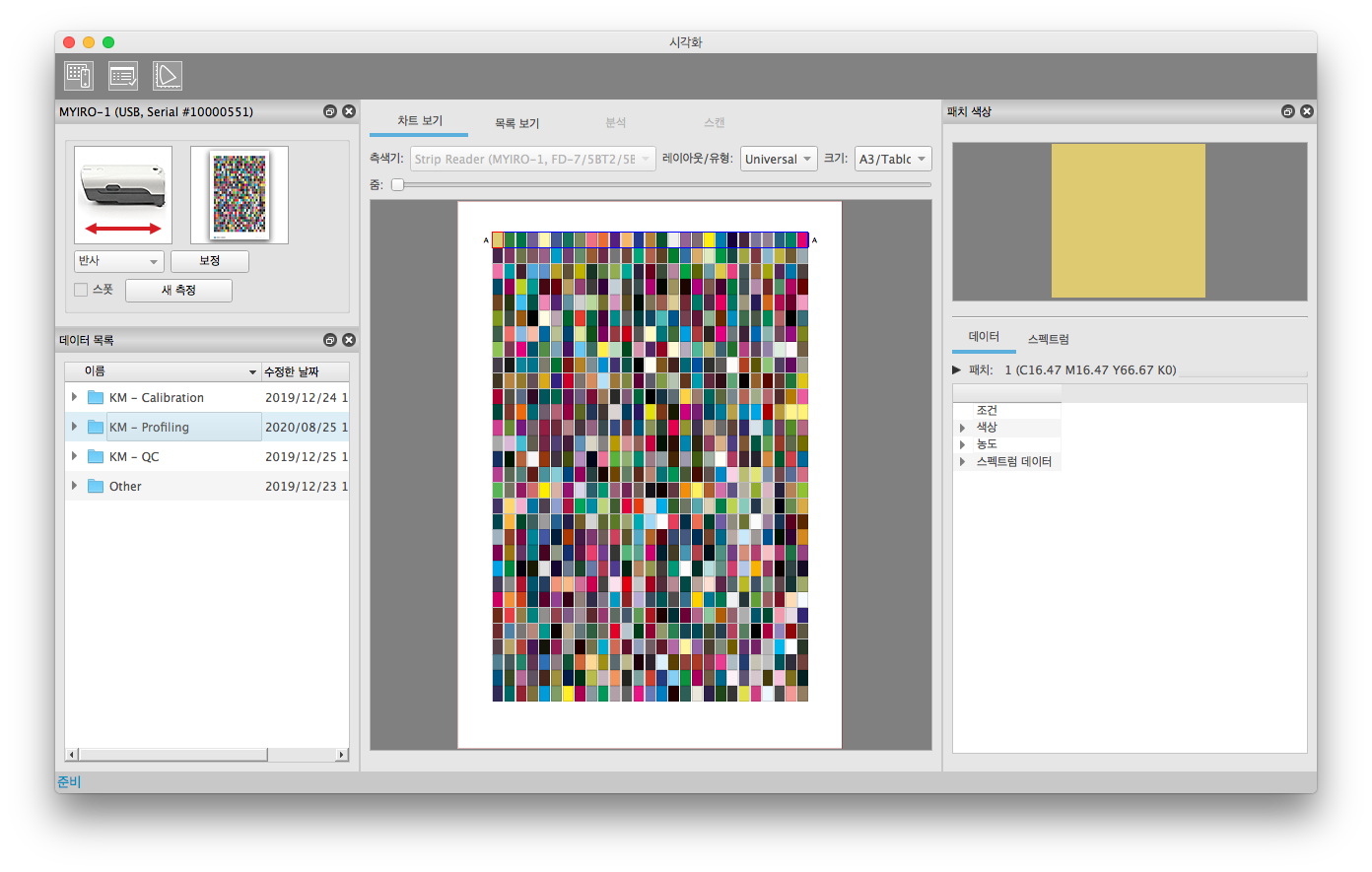

조작 예 1: 프로파일링 차트 측정
- 「Measure」 도구를 실행하고 사용할 측색기를 연결한 후 필요에 따라 보정합니다.
- 「데이터 목록」 화면에서 측정 폴더 「Profiling」을 선택합니다.
이 측정 폴더에는 CMYK-810 프로파일링 차트가 들어 있습니다. 이 차트의 레이아웃은 범용적인 것이므로 스트립 리더 타입의 측색계(MYIRO-1, FD-7, FD-5BT, i1Pro)와 MYIRO-9(FD-9), 어느 쪽에도 사용할 수 있습니다. 이 차트에는 크기가 큰 용지에 사용할 수 있는 1페이지 버전 및 작은 용지에 사용할 수 있는 2페이지로 분할한 버전이 준비되어 있습니다.
이 측정 폴더를 클릭한 시점에, 연결이 완료된 측색기와 범용 레이아웃이 선택되므로 「크기」 목록에서 용지 크기를 선택합니다. - 차트 인쇄에 적합한 PDF 파일을 「파일」 -> 「인쇄 파일 열기…」 메뉴에서 열 수 있습니다. 이 파일을 프린터로 인쇄합니다.
새로운 ICC 프로파일을 생성할 때는 이 프로파일 생성용 차트의 인쇄 설정에서 프로파일 색 변환이 비활성화되어 있는지 확인하십시오. - 인쇄한 차트를 측색기로 측정합니다. 코니카미놀타 측색기 제품은 모든 조건(M0, M1, M2 등)을 항상 유지합니다. 따라서 측정 후에도 「패치 색상」 화면에서 원하는 측정 파라미터로 언제든지 변경할 수 있습니다.
- 측정을 마치면, 위쪽의 도구 모음에 있는 「Profiler」 아이콘을 눌러 AccurioPro ColorManager의 「Profiler」를 엽니다. 「Profiler」 화면이 열리고, 측정 파라미터를 사용하여 측정 파일이 전송됩니다. 전송 후 Profiler 화면에서 프로파일 계산용의 상세 설정을 선택할 수 있습니다(도구: Profiler 장을 참조). ICC 프로파일 계산에 외부 프로그램을 사용할 경우 측정 후에 CGATS 측정 파일을 내보낼 수도 있습니다(데이터 내보내기 장 참조).
자세한 조작에 대해서는 도구 설명 장을 참조하십시오.

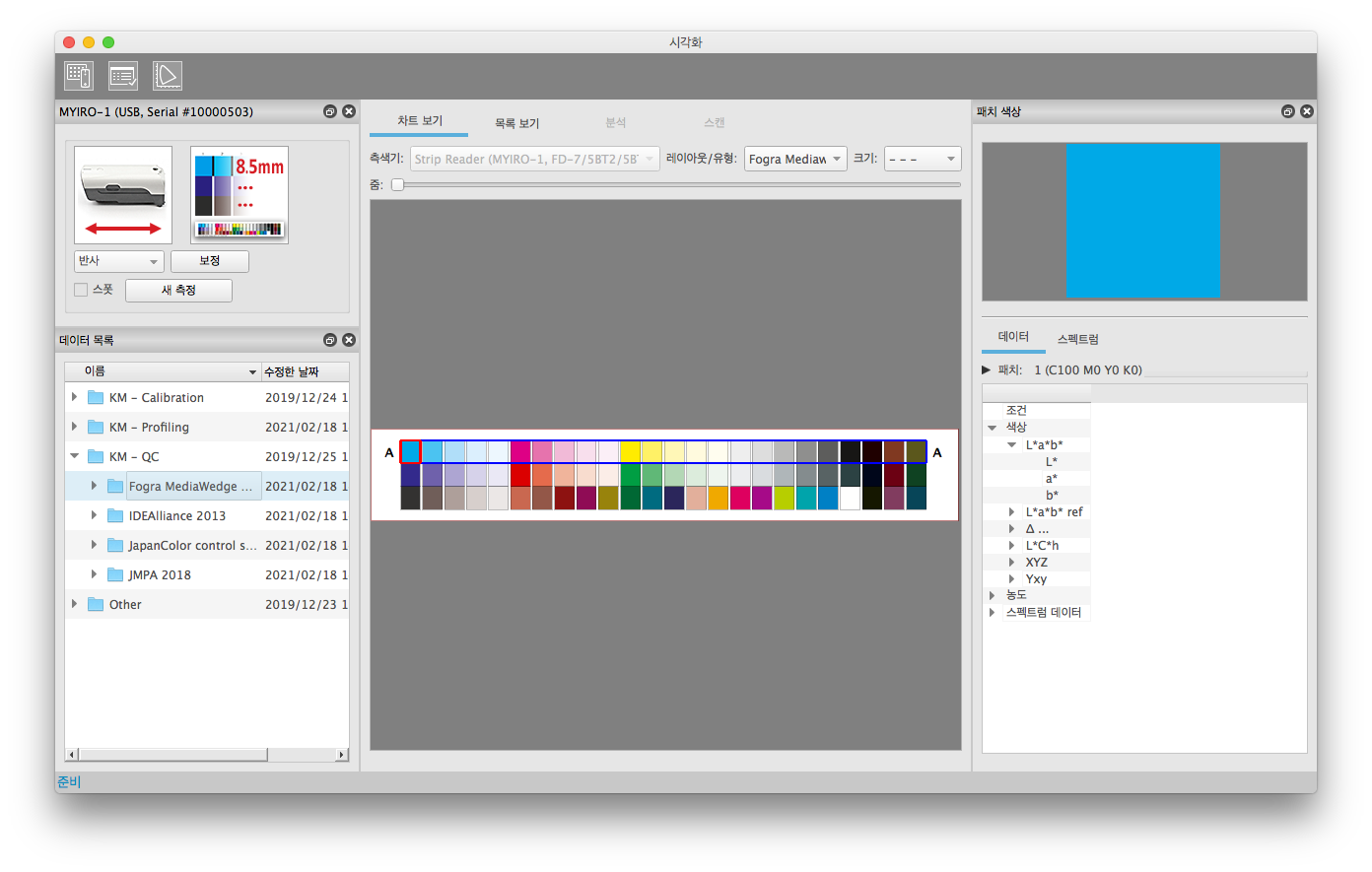

조작 예 2: 품질 보증 차트 측정
- 「Measure」 도구를 실행하고, 측색기를 하나 연결한 후 필요에 따라 백색 보정을 합니다.
- 「데이터 목록」 화면에서 측정 폴더 「QC\Fogra MediaWedge 3.0」을 선택합니다. 이 측정 폴더에는 Fogra Media Wedge용 각종 레이아웃이 들어 있습니다.
연결이 완료된 측색기가 이미 선택되어 있으므로 「레이아웃/유형」 목록에서 사용 가능한 레이아웃을 선택합니다. 선택한 레이아웃에 따라 스트립 리더 측색기는 스폿 측정 또는 스트립 측정으로 자동 설정됩니다. - 테스트 인쇄에 배치할 Media Wedge 인쇄 파일이 필요한 경우에는 「파일」 -> 「인쇄 파일 열기…」 메뉴에서 저장할 수 있습니다.
- 인쇄한 차트를 측색기로 측정합니다.
- 측정을 마치면, 평가를 위해 「Analyze」 도구를 실행하고 원하는 평가 파라미터를 선택합니다(도구: Analyze 장 참조).
자세한 조작에 대해서는 도구 설명 장을 참조하십시오.
