[レジスト調整]

レジストローラー部の用紙のループ量を調整して、用紙の曲がりやしわを整えます。

パンチ位置が傾いている場合に行います。

カテゴリー		調整／メンテナンス
場所	本体	タッチパネル
	プリンタードライバー	-
	アプリケーション	-
必要なオプション		パンチユニット PK-525を装着したフィニッシャー FS-532
必要なアイテム		-

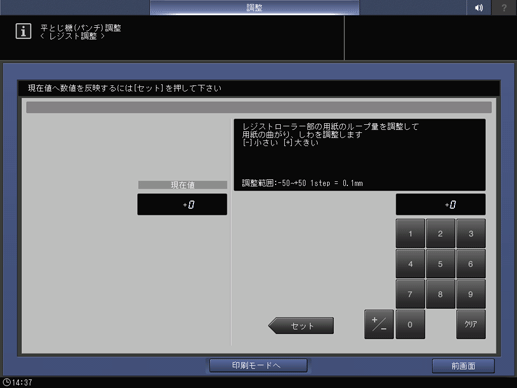

設定項目		[現在値]	ループ量の調整値が表示されます。
		テンキー	数値を入力します。
		[ｸﾘｱ]	入力した数値を0に戻します。
		[セット]	テンキーで入力した数値を、[現在値]にセットします。
備考		-
参照		-
画面へのアクセス		タッチパネル - [機械状態] - [調整] - [フィニッシャー調整] - [平とじ機調整] - [平とじ機(パンチ)調整] - [レジスト調整]
		操作パネル - 設定メニュー/カウンター - [管理者設定] - [環境設定] - [エキスパート調整] - [フィニッシャー調整] - [平とじ機調整] - [平とじ機(パンチ)調整] - [レジスト調整]

[印刷モードへ]を押します。

任意の用紙をセットして、その給紙トレイを選択します。

[出力設定]は自動で[パンチ]に設定されます。

操作パネルのスタートを押します。

サンプルが出力されます。

パンチ位置の傾きを確認します。

調整が必要な場合は、[印刷モード終了]を押して、設定画面に戻ります。

画面のテンキーで数値を入力します。

[＋／－]で数値のプラスまたはマイナスを選択し、[セット]を押すと[現在値]を変更できます。

[調整範囲:-50~+50 1step = 0.1mm]

目的の結果が得られるまで、手順1 ～手順6を繰返します。
