大容量スタッカーとは
概要
大容量スタッカーは本機で使用するオプションの1つです。大容量スタッカーが本機に装着されていると、仕分け処理なしまたは仕分け処理をした用紙を多く積載できます。
大容量スタッカー LS-507は、スタッカートレイに最大3,000枚（タテ210 mm ～ 330.2 mm / タテ8.27" ～ 13"の用紙）の出力用紙を積載できます。
大容量スタッカー LS-507の操作パネルを操作することで、スタッカートレイに積載された用紙を取出すことができます。台車を使用すると、次の工程へのスムーズな用紙の運搬ができます。
参照
- 大容量スタッカー LS-507の仕様について詳しくは、大容量スタッカー LS-507をごらんください。
仕様
カテゴリー | プリントワークフロー | ||
場所 | 本体 | 操作パネル | |
プリンタードライバー | - | ||
アプリケーション | - | ||
必要なオプション | 大容量スタッカー LS-507 | ||
必要なアイテム | - | ||
設定項目 | 収納ボタン  | 排出トレイを収納するときなどに押します。 操作時にボタンが点灯します。 | |
排出ボタン  | スタッカートレイの用紙を取出すときなどに押します。 操作時にボタンが点灯します。 | ||
備考 | - | ||
参照 | - | ||
画面へのアクセス | - | ||
手順（台車を使用して用紙を取出す場合）
スタッカートレイに積載された用紙を台車に移して取出す方法を説明します。
1

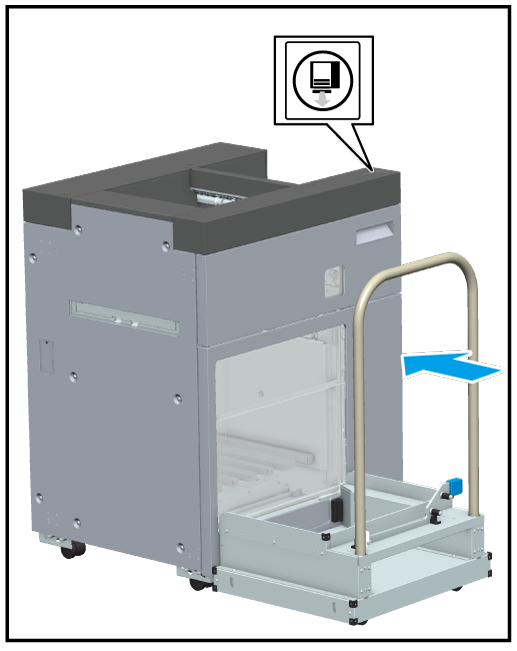

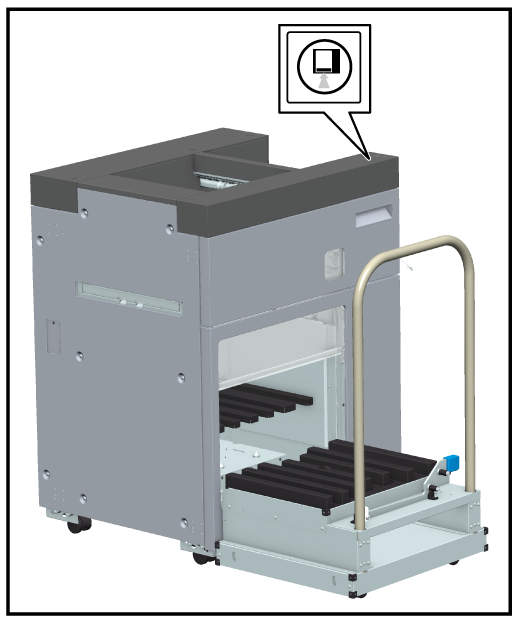

台車を排紙ゲート前にセットし、点灯している排出ボタンを押します。
スタッカートレイが下降し、用紙が排出トレイの上に積載され、排紙ゲートが開きます。
排紙ゲートが開くと、スタッカー内から排出トレイが台車の上に出てきます。
2
点灯している収納ボタンを押します。
排出トレイを台車に残し、排出トレイの受け台だけがスタッカー内に収納されます。
重要
- 排出トレイの受け台が動いているときは、台車を動かさないでください。排出トレイが落下したり、用紙が崩れたりするおそれがあります。
3

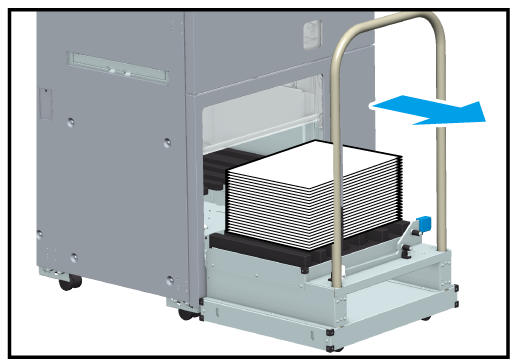

台車を引出します。
重要
- 台車はまっすぐ引出します。台車を動かすときは、無理に方向を変えないでください。台車は用紙積載専用です。用紙の積載以外には、絶対に使用しないでください。
- 大量に用紙を積載している台車を動かすときに、出力用紙が崩れるのを防止するための用紙ストッパーを用意しています。用紙ストッパーの使い方について詳しくは、手順（排出トレイの用紙崩れを防ぐ）をごらんください。
4
台車から用紙を取出します。
5

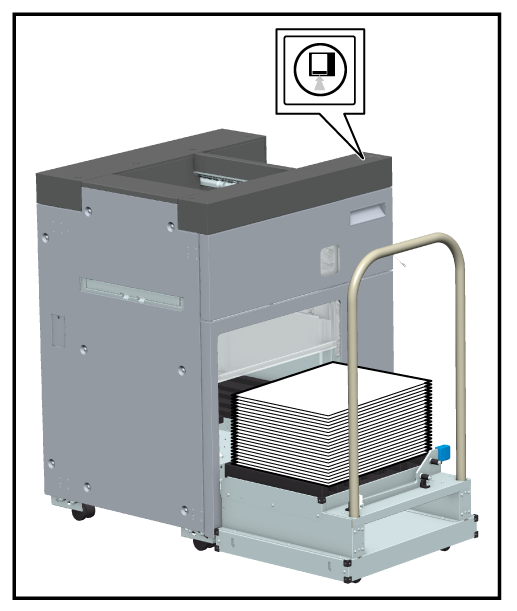

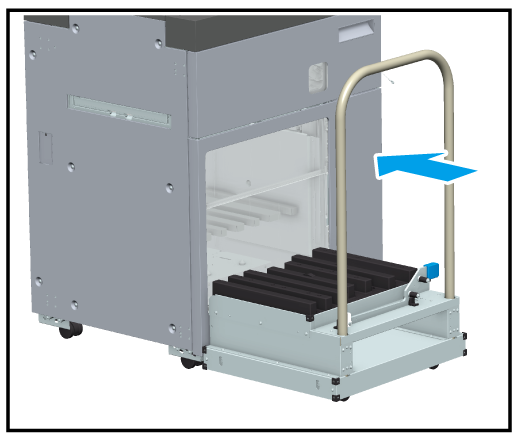

台車を排紙ゲート前に戻します。
重要
- このとき、排出トレイに用紙が残っていないことを確認してください。
6
点灯している収納ボタンを押します。

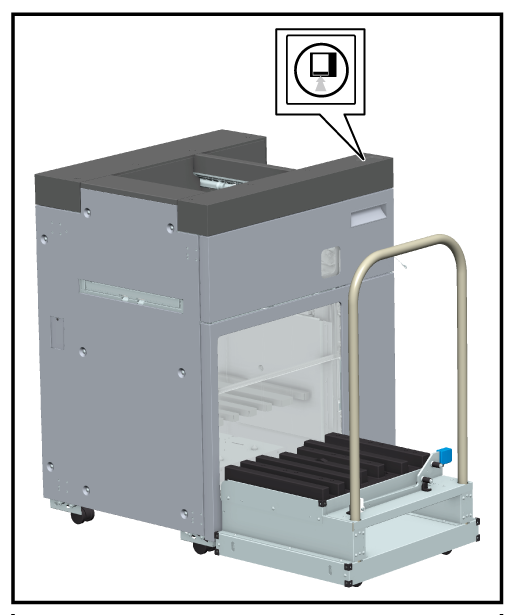

排紙ゲートが開き、スタッカー内から排出トレイの受け台が出てきます。
7
排出トレイの受け台が停止したら、点灯している収納ボタンを再度押します。
排出トレイと受け台がスタッカー内に収納されます。
重要
- 排出トレイの受け台が動いているときは、台車を動かさないでください。無理に動かすと故障の原因になります。
8
台車を引出し、スタッカーからはずします。
参考
- 台車から排出トレイをはずした場合は、排出トレイの穴の位置で向きを確認し、元の位置に戻してください。正しくセットしないと、排出トレイをスタッカー内に戻せなくなります。
手順（台車を使用しないで用紙を取出す場合）
スタッカートレイに積載された用紙を直接取出す方法を説明します。
1

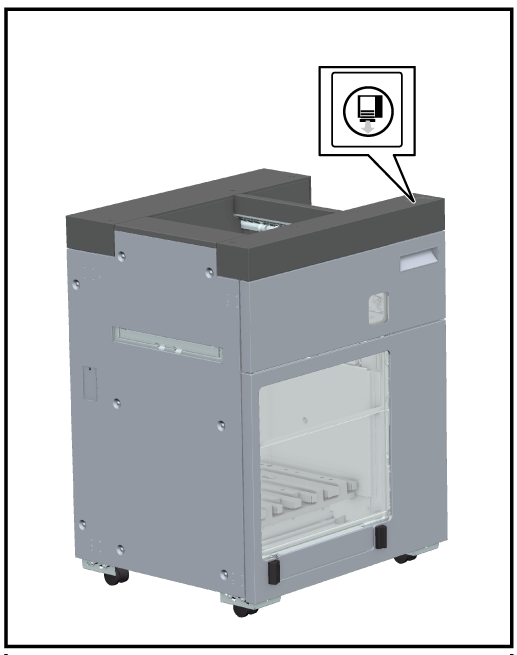

点灯している排出ボタンを押します。
スタッカートレイが下降し、用紙が排出トレイの上に積載され、排紙ゲートが開きます。
排紙ゲートが開くと、スタッカー内から排出トレイが手前に出てきます。
2

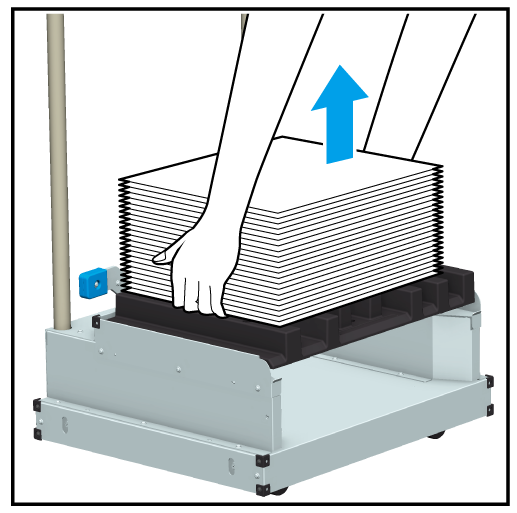

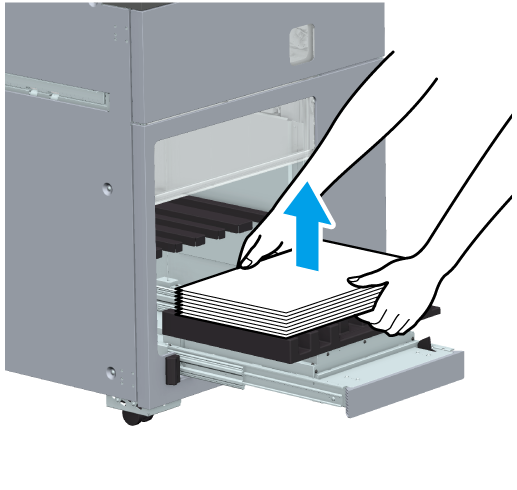

排出トレイから用紙を取出します。
用紙を取出すと、排紙ゲートが開き、自動で排出トレイと受け台がスタッカー内に収納されます。
受け台から排出トレイをはずした場合は、手順3以降に進み、排出トレイを元の位置に戻してください。正しくセットしないと、排出トレイをスタッカー内に戻すことができません。
重要
- このとき、排出トレイに用紙が残っていないことを確認してください。
3
点灯している収納ボタンを押します。
排紙ゲートが開き、スタッカー内から受け台が手前に出てきます。
4

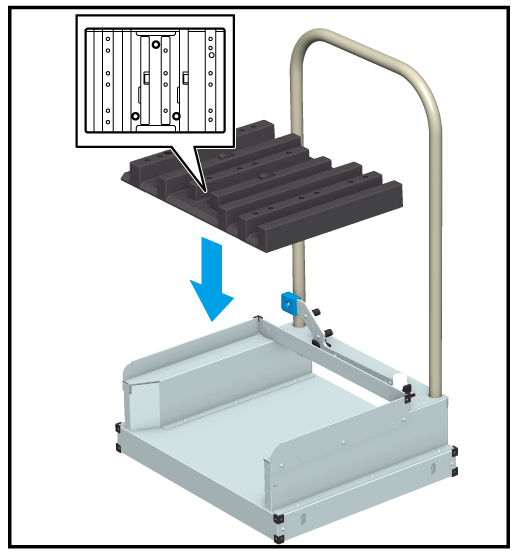

受け台が停止したら、排出トレイを受け台にセットします。
排出トレイを受け台にセットすると、自動で排出トレイと受け台がスタッカー内に収納されます。

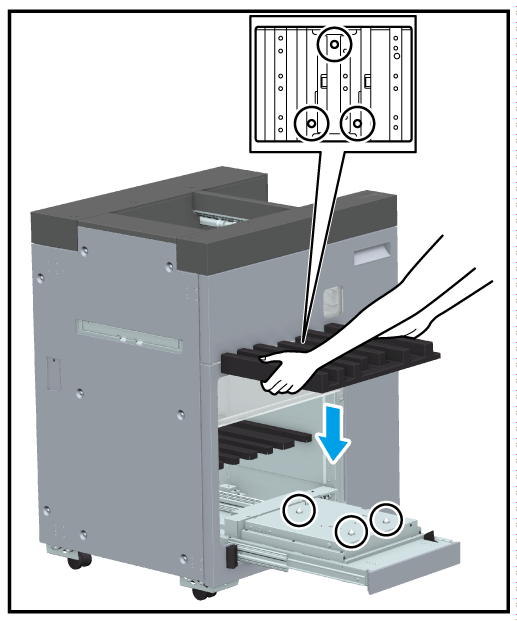

排出トレイをセットするときは、排出トレイの穴（3箇所）を受け台の突起に合わせてください。
参考
スタッカー内にあるスタッカートレイから直接用紙を取出すこともできます。
1. 排出ボタンを2回押します。
スタッカートレイが下降し、途中で停止します。
2. 手で排紙ゲートを開けたまま、用紙を取出します。
このとき、排紙ゲートに手をはさまないように注意してください。
3. 排紙ゲートを閉めます。
手順（排出トレイの用紙崩れを防ぐ）
用紙ストッパーの使用方法を説明します。用紙ストッパーを使用すると、排出トレイの用紙崩れを防止できます。
1

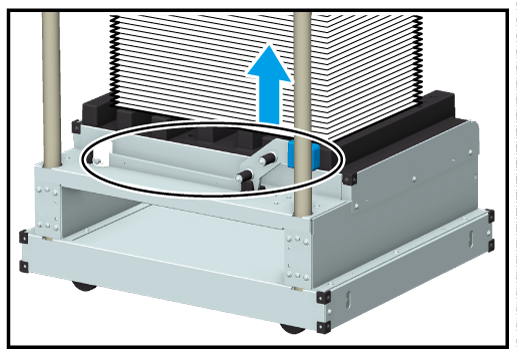

用紙ストッパーを台車から取りはずします。
2

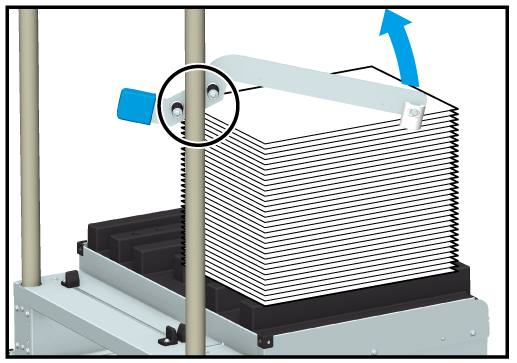

用紙ストッパーの2つの突起を台車のハンドルの縦棒に引っ掛けて、反対側を用紙の上まで持ち上げます。
3

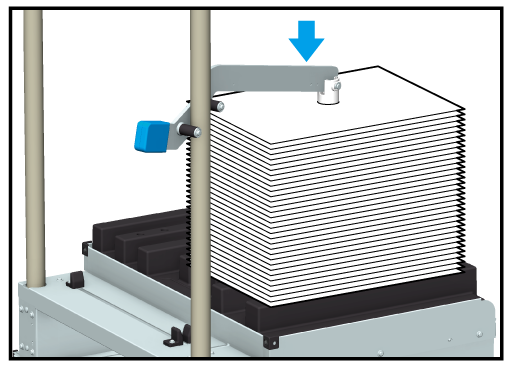

用紙ストッパーを用紙に押込み、固定します。
必要以上に押込まないでください。出力紙にしわができたり、破れたりすることがあります。
用紙の取出し後は、用紙ストッパーを元の位置に戻してください。
