类别

调整/维护

位置

主机

触摸面板

打印机驱动程序

-

应用

-

所需的选购件

需要以下所有选购设备。

智能图像质量优化组件 IQ-501

图像信息检测单元 UK-301

中继单元 RU-702

视频接口组件 VI-514

视频接口组件 VI-515

所需项目

-

设置项目

[Width]

输入自动检查区域水平宽度的数字值。

[Height]

输入自动检查区域垂直宽度的数字值。

[Vertical]

输入自动检查区域水平位置的数字值。

[Horizontal]

输入自动检查区域垂直位置的数字值。

选择区域编号

选择[Barcode Area]或[Serial No. (0-9) Area]指定的多重编号。可以选择编号 1 至编号 30。

该项目在[Select Area Type]中选择了[Barcode Area]或[Serial No. (0-9) Area]时显示。

选择方向

[Upward]

选择要读取的条码或编号的方向。

该项目在[Select Area Type]中选择了[Barcode Area]或[Serial No. (0-9) Area]时显示。

[Leftward]

[Rightward]

[Downward]

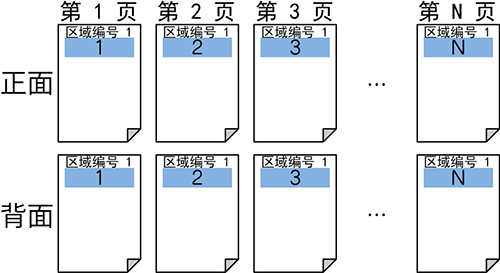

VDP 区域匹配（第一/第二）

[VDP area match(1st/2nd) OFF]

选择[VDP area match(1st/2nd) ON]将自动检查输出到正面页和背面页的条码是否相同，或者序列号是否正确更改。

该项目在[Back Page]和[Front Page]中设置相同的区域编号时显示。

[VDP area match(1st/2nd) ON]

选择条码类型

[CODE39]

选择要读取的条码类型。

该项目在[Select Area Type]中选择了[Barcode Area]时显示。

读取条码必须满足以下条件。

窄条宽度：0.3 mm 或以上

单元尺寸：0.35 mm 或以上

背景颜色：白色

文字周围必须有至少 5 mm 的边距。

[CODE93]

[CODE128]

[JAN(EAN)]

[ITF]

[NW-7]

[UPC]

[QR Code]

[PDF417]

[Aztec Code]

[Delete]

删除指定的自动检查区域。

[Enter]

按照规定应用自动检查区域。

要更改设置，按[Delete]，然后配置新设置。

[Select All Area]

在所有目标页中设置区域。

该项目在[Select Area Type]中选择了[Inspection Excluding Area]时显示。

备注

当在[Select Area Type]中选择了[Barcode Area]或[Serial No. (0-9) Area]时，解码结果创建为 CSV 文件。有关详细信息，请参见[List of Report]。

参考

有关[Select Area Type]的详细信息，请参见[Select Area Type]。

画面访问

触摸面板 - [机器] - [参考图像管理] - [参考图像列表1] - 选择一行。- [检查区域设置]
