[色调曲线调整]
概述
调整色调曲线。
该功能通过为青色、品红色、黄色和黑色单独或集中调整色调曲线来调整整体亮度和对比度。
提示
- 也可以通过将鼠标连接到本系统并拖动鼠标来完成此调整。有关详细信息，请参见鼠标操作。
规格
类别 | 打印工作流程、复印/扫描 | |||
位置 | 主机 | 触摸面板 | ||
打印机驱动程序 | - | |||
应用 | - | |||
所需的选购件 | - | |||
所需项目 | - | |||
设置项目 | 预览画面 | [之前] | 色调曲线调整之前，在预览画面上显示图像。 | |
[之后] | 色调曲线调整之后，在预览画面上显示图像。 预览是在假定[目标]设置为[全部]的情况下显示的。 | |||
CMYK 值：[之前]/[之后] | 显示预览图像上所选部分的未调整 CMYK 值。 | |||
[合并图像] | 对于组合的图像页面数据（如 2 合 1），将显示每个组合的图像。所选图像在预览画面上显示。 | |||
缩略图画面 | 显示图像页的整体视图。 | |||
色调曲线调整画面 | 显示色调曲线。 通过移动色调曲线调整点（-）的位置来进行调整。 | |||
[输出(%)] | 显示青色、品红色、黄色和黑色的输出浓度 (%)。 | |||
[输入(%)] | 显示青色、品红色、黄色和黑色的输入浓度 (%)。 | |||
[调整] | 选择要调整其色调曲线的颜色（青色、品红色、黄色和黑色）。 | |||
[显示] | 在色调曲线调整画面上显示通过复选框选择的颜色（青色、品红色、黄色或黑色）的色调曲线。清除复选框可隐藏色调曲线。 | |||
[CMYK组件] | 集中调整 CYMK 色调曲线。 每种颜色已调整的色调曲线将重置。 | |||
[重置] | 重置所有调整值。 | |||
备注 | - | |||
参考 | - | |||
画面访问 | 触摸面板 - [作业列表] - [保留作业] - [工作票] - [编辑工作票] - [色调曲线调整] | |||
触摸面板 - [作业列表] - [保留作业] - [页面编辑] - [编辑工作票] - [色调曲线调整] | ||||
步骤
1
选择要调整的颜色。
按[调整]单选按钮选择[显示]复选框并显示色调曲线。
可以同时显示多种颜色的色调曲线。
若要集中调整色调曲线，按[CMYK组件]。按确认对话框上的[是]。
2

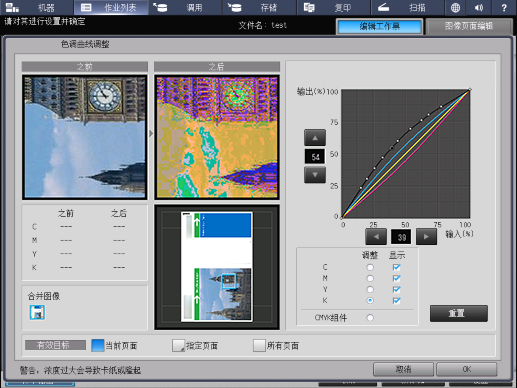

调整色调曲线。
通过按色调曲线上所需的点，可创建调整点（-）。
在色调曲线调整画面上，按[输入(%)]或[输出(%)]的[+]/[,]或[*]/[)]，然后设置调整点位置。
在单色色调曲线上最多可以创建 17 个调整点（包括输入 0% 和 100% 的 2 点）。
所选调整点会成为调整目标，并显示为黑色圆圈（-）。其他调整点显示为白色圆圈（.）。
若要撤销已调整的色调曲线，按[重置]。
3

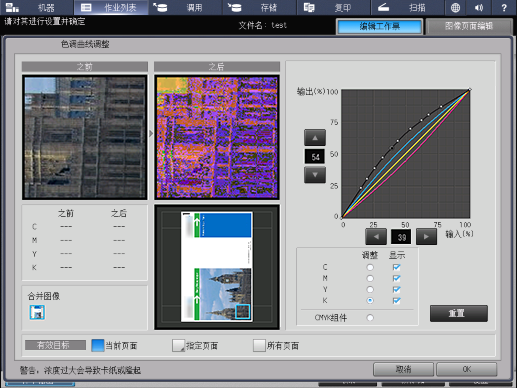

在预览画面上确认[之前]和[之后]的图像。
如果在缩略图上选择了特定部分，则其会在预览画面上的[之前]和[之后]中以蓝色边框放大显示。
将鼠标连接到系统时，如果单击[之前]或[之后]中的预览图像，则对应该位置 CMYK 值的部分会在色调曲线上以黑色圆圈显示。这在想要更改预览图像上特定部分的色调曲线时非常有用。
4
选择[有效目标]。
有关详细信息，请参见[有效目标]。
5
按[OK]。
