测量窗口（“Visualize”）

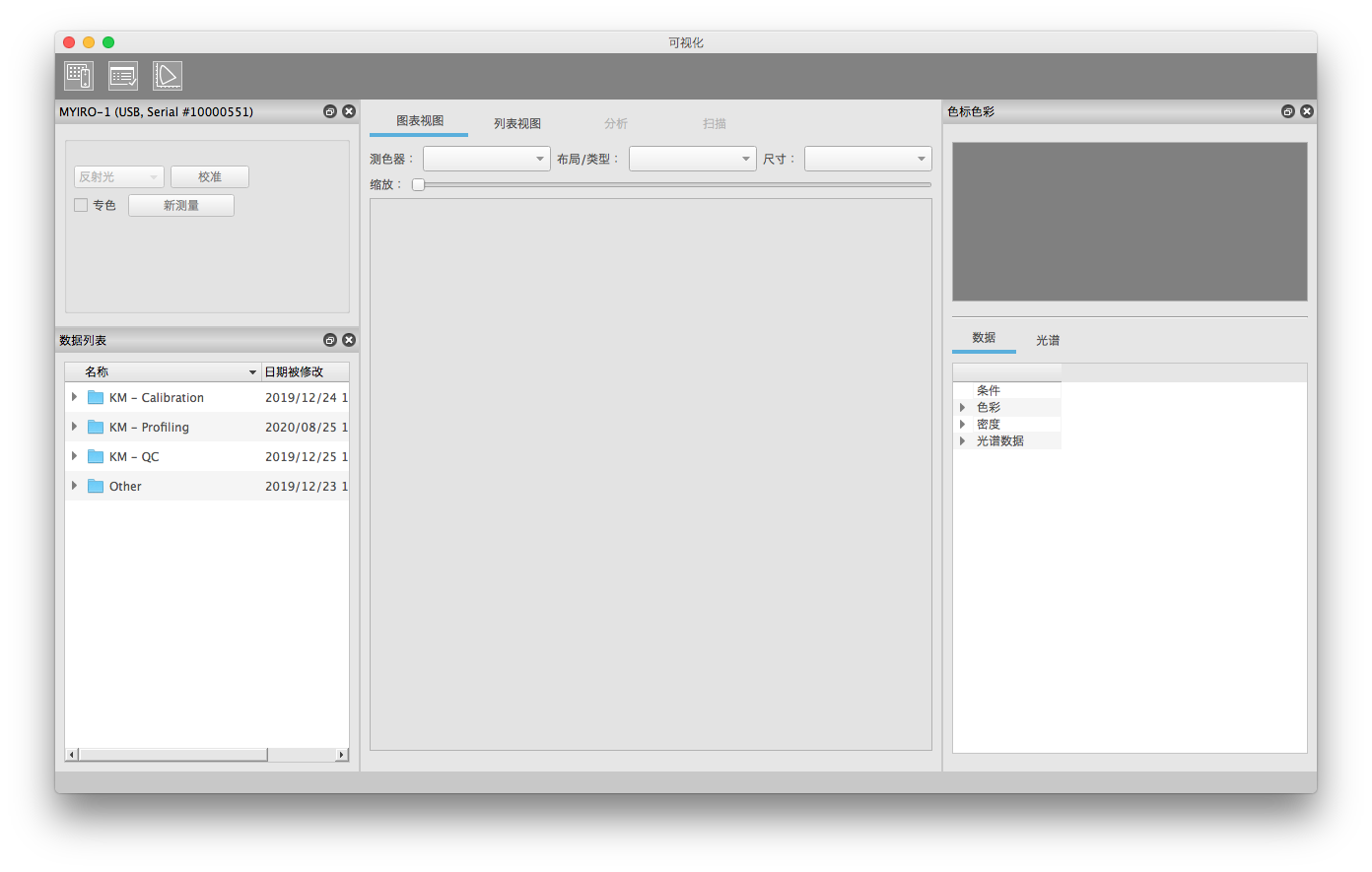

测量窗口（“Visualize”）分为多个子窗口。每个子窗口都可以切换显示 / 隐藏、根据需要移动位置、移出主窗口。从菜单选择“窗口” -> “恢复默认”，就能轻松恢复到默认设置。

在默认设置下是从左到右进行操作。

AccurioPro ColorManager的工具栏包括3个图标。

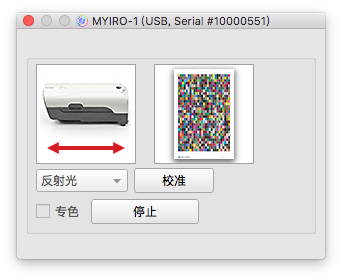

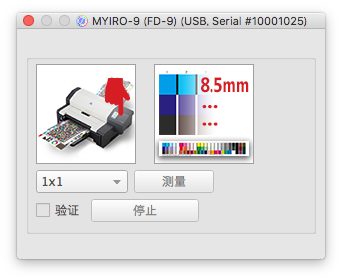

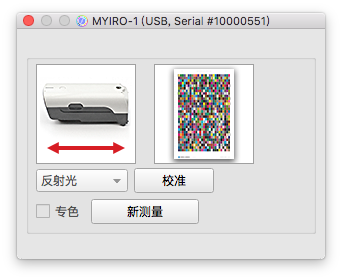

此窗口显示测量中所必需的仪器的最重要设置。便携式分光测色计（MYIRO-1、FD-5BT等）和自动扫描分光测色计MYIRO-9(FD-9)显示的内容会有差别。

3种仪器都支持点测量和扫描测量，用户必须进行校准。因此这些仪器的设备设置窗口操作选项没有差别。

“数据列表”窗口显示测量数据生成的文件夹。 相应的数据会保存在位于[活动作业文件夹]\Data\Tool\Measure\...内的文件夹中。

未加工测量文件（.mdl）会保存在此测量文件夹中。基于此，可以根据任务导出各种CGATS格式的用户数据。关于未加工测量数据的概念和数据的导出详情，请参见数据导出和打印。

测量文件会以“[测量文件名]_[测量序号].mdl”的格式命名。

测量数据会自动分配序号。测量序号为5位数字，每次进行新测量数字都会增加1。

而且“数据列表”窗口还会显示测量文件的日期。列表的显示可以切换成按文件名或按日期排序。

测量文件夹在最初测量时设置为默认文件夹名。但名称随时都可以更改。如需更改名称，请右击测量文件，然后从右键菜单中选择“重命名(M)”。通过此步骤，可以在1个文件夹内轻松地将连续测量的文件命名为相似的名称。请更改连续测量中最初的测量文件名。测量文件名可以用在之后的测量中，有需要时会自动添加测量序号。

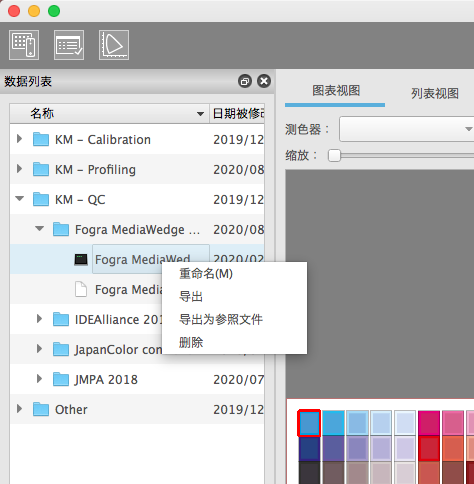

右键菜单（右击位于“数据列表”的测量文件（.mdl））中还有删除测量文件、导出CGATS文件等选项（关于导出的详情，请参见数据导出）。

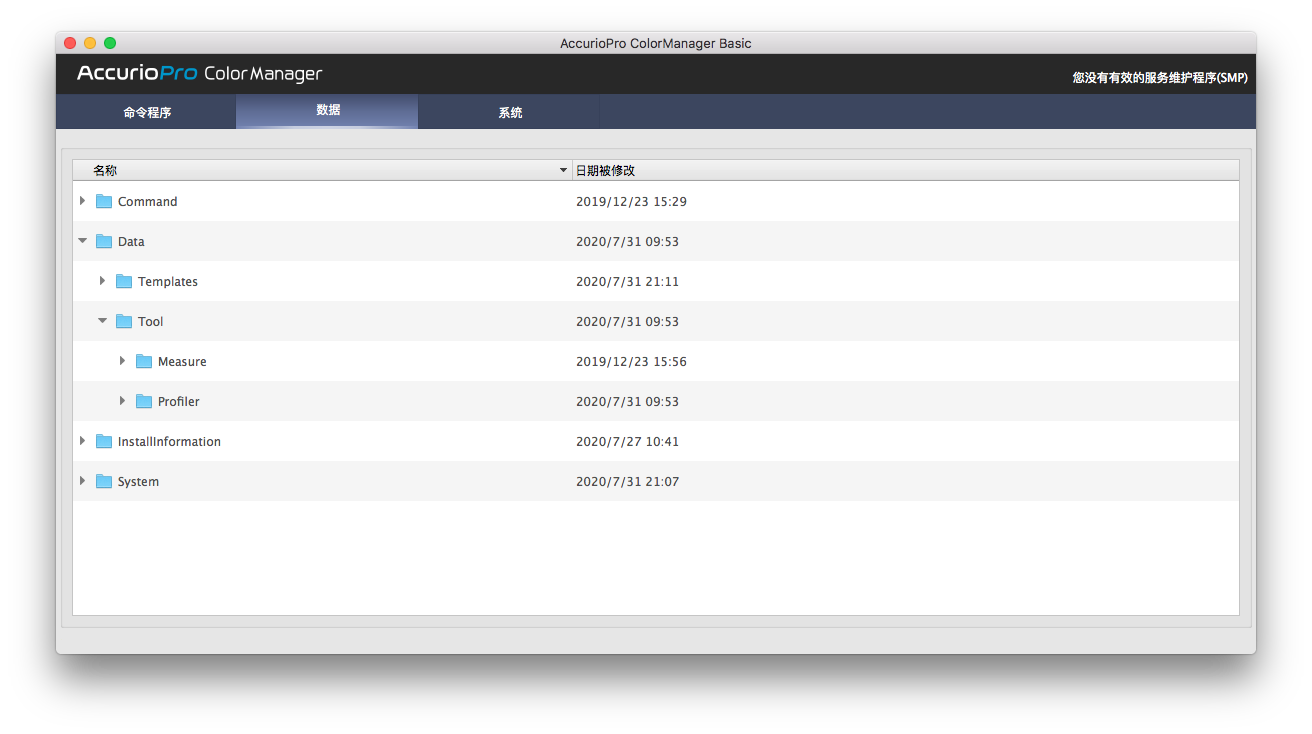

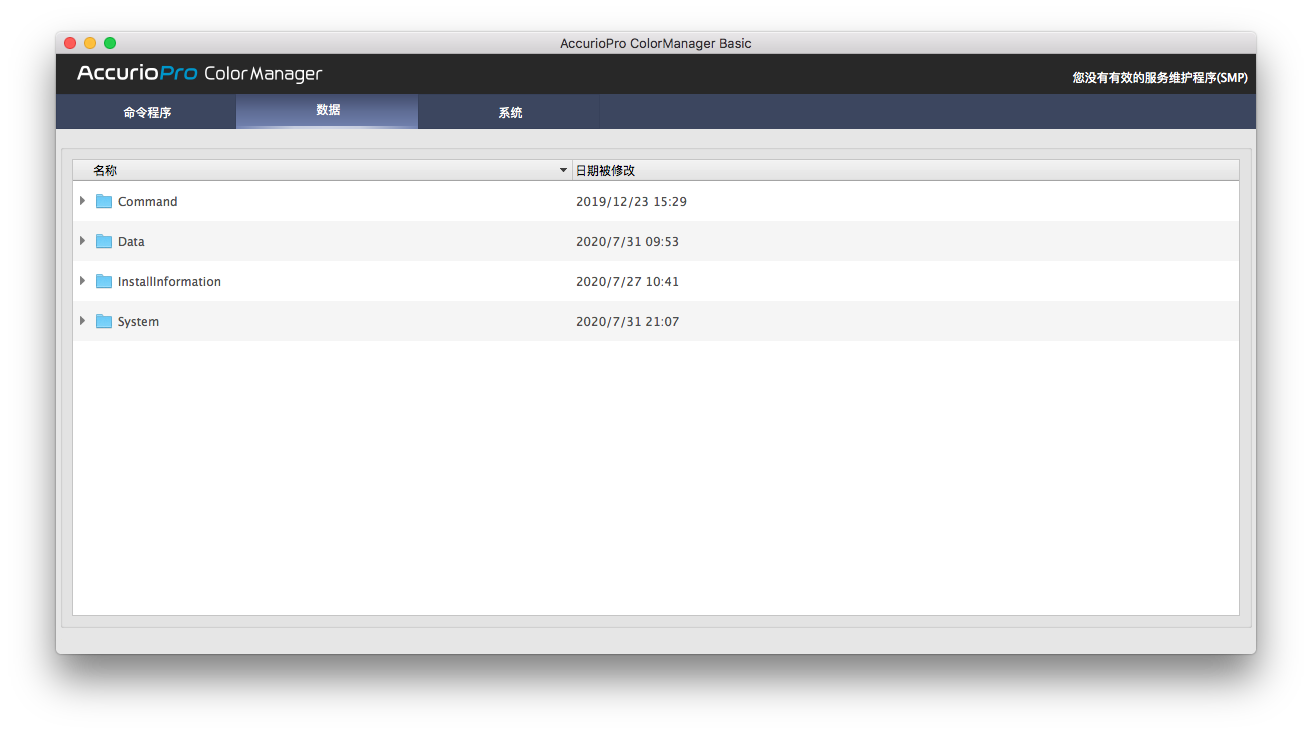

测量文件的名称可以自由更改，至于事先安装在“[活动作业文件夹]\Data\Tool\Measure\...”中的文件夹，由于工作流程需要访问这些测量文件夹，所以无法更改名称。即使右击文件夹也不会显示右键菜单。

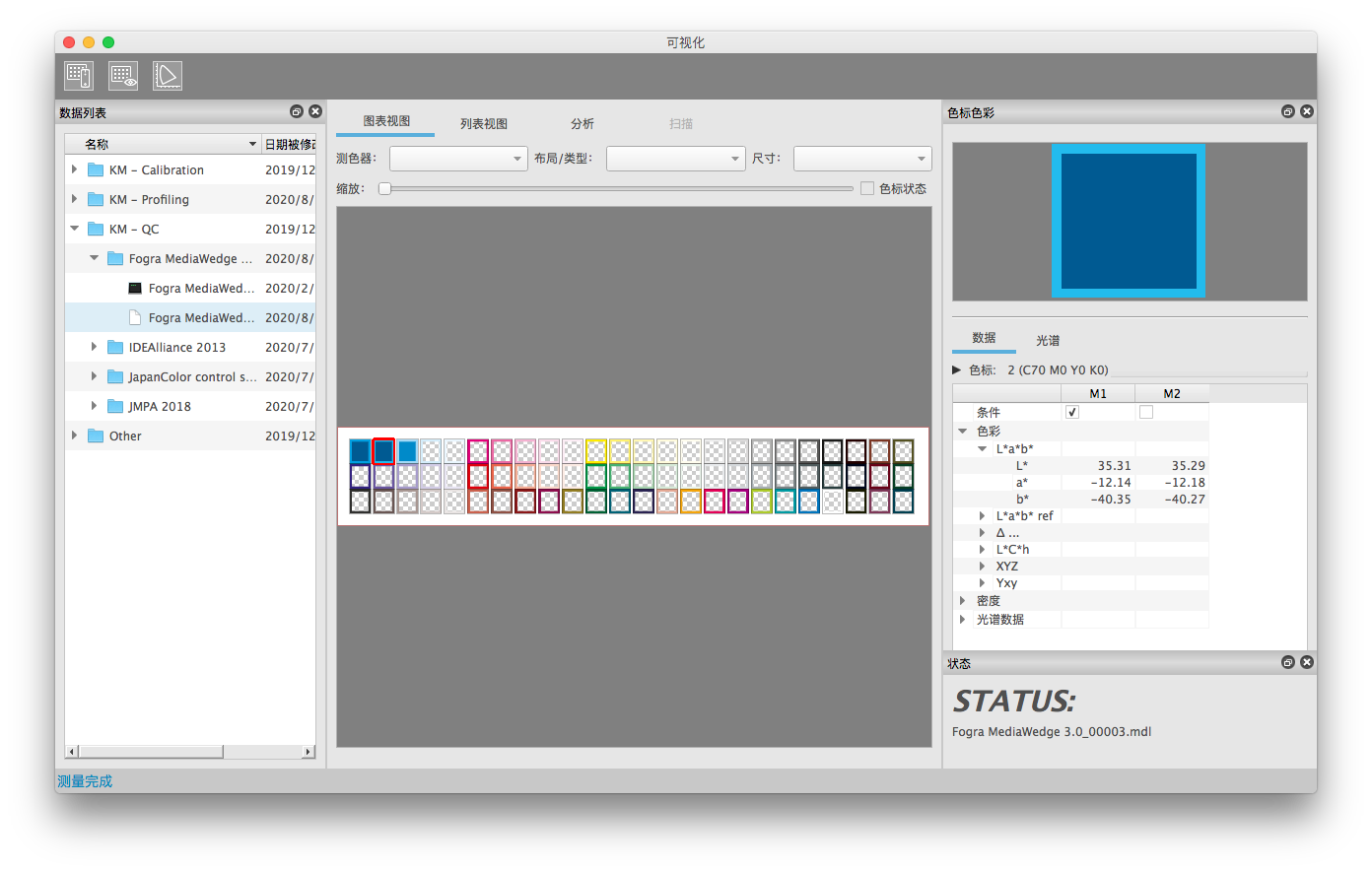

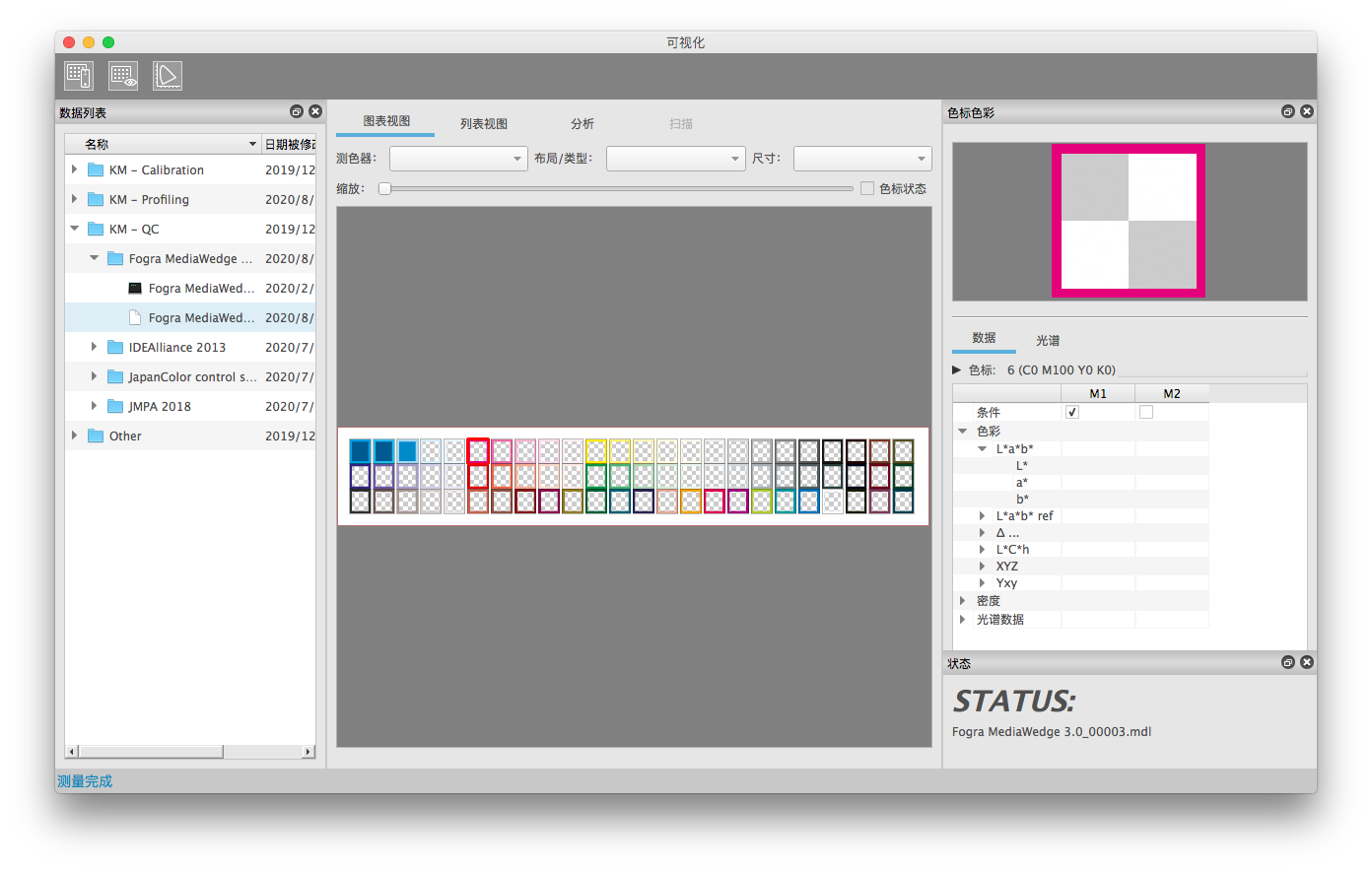

点击测量文件夹后，将在“图表视图”选项卡的测量窗口中央显示图表和图表选择参数（可用的情况下）。若是空文件夹，中央也会是空白状态（或只显示文件夹的图标）。在测量前选择存放有目标图表的测量文件夹。

通常测量文件夹内存放的都是同一目标的数据。但测量的目标不一定只有单一的图表布局关联。例如，1个特性化校准图表内会包含用于各种仪器或纸张格式的图表布局。例如特征文件创建用标准图表虽包含CMYK值固定的色彩色标，但也可以在多种不同的布局中使用。因此，有时测量的印刷物布局虽完全不同，但使用这种图表生成的测量文件却基本相同，可以进行简单比较。

基于上述原因，AccurioPro ColorManager的各测量文件夹都可存放多种版本的图表。在“图表视图”选项卡的测量窗口中央的主区域进行图表选择。

选择图表时，会自动考虑已连接的仪器。因此，可以只选择用已有的仪器能准确测量的图表。哪怕必须根据选择的图表将仪器切换到特定的测量模式（测量非常小的色标的点测量等），也通常只需选择图表，就会自动切换模式。

用于创建的图表将保存为测量文件。因此，只有在点击测量文件夹进行新测量时，方能更改图表选择参数，选择现有测量时无法更改。

关于图表选择参数的详情，请参见“图表视图”选项卡的说明。

中央主区域有多个选项卡，在“数据列表”窗口选择的数据集或图表将以各种形式显示。

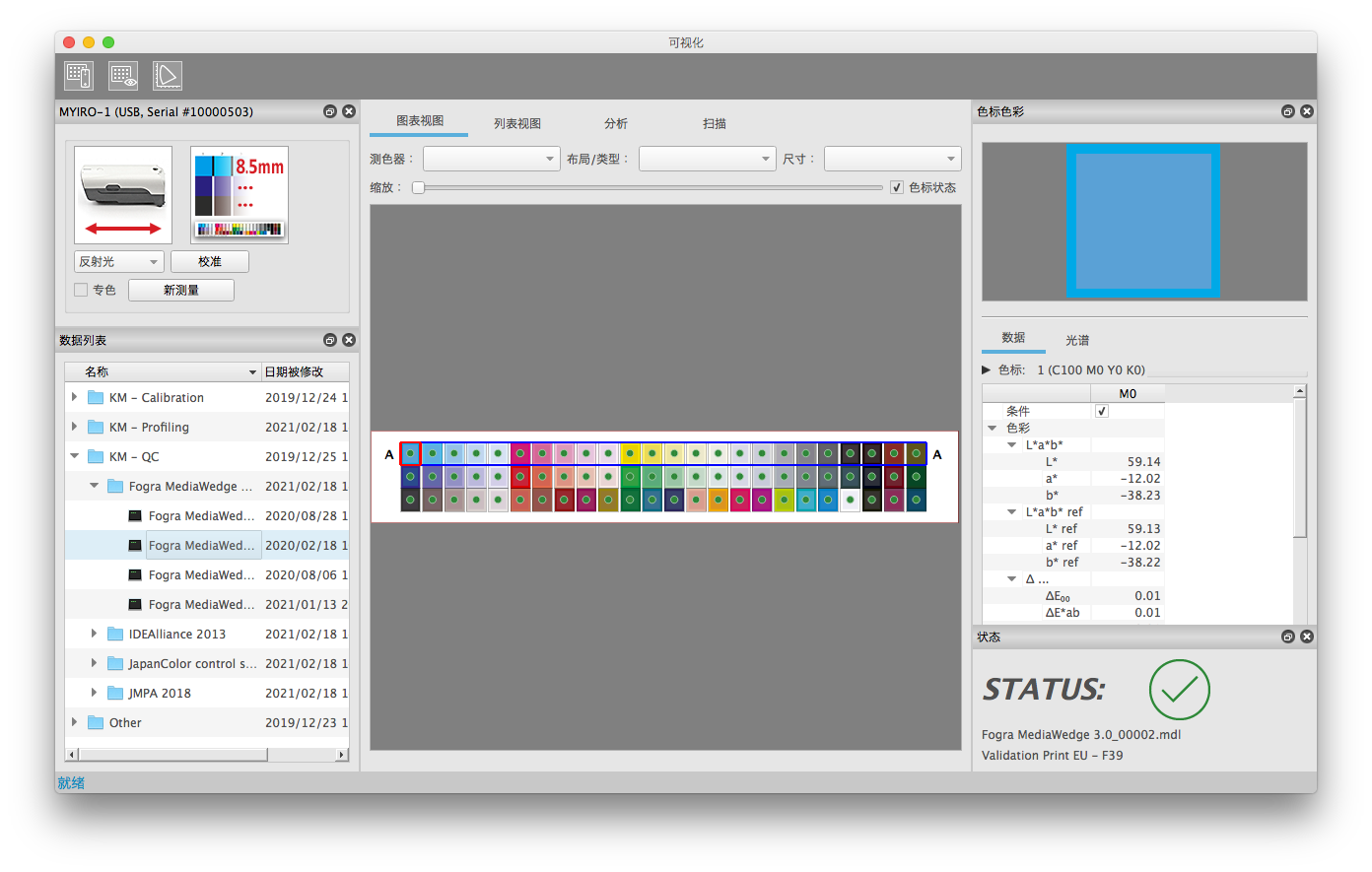

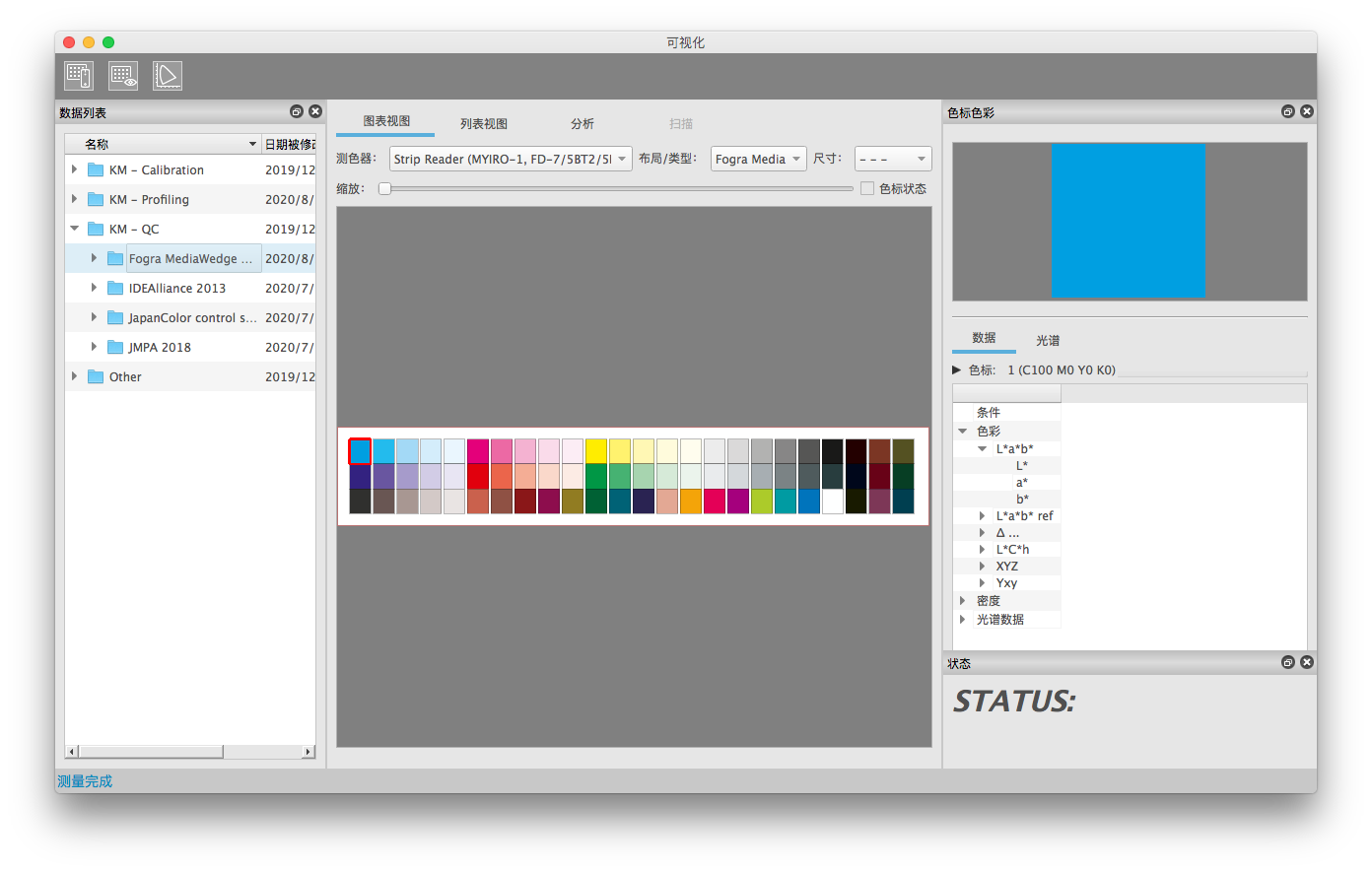

在“图表视图”选项卡将以版式显示图表。另外，该选项卡内也会显示进行测量所需的用户界面。可用的管理项目会因在“数据列表”窗口中所选的测量文件夹或测量文件不同，而有些许差异。

基本都有以下3项的色标描述。

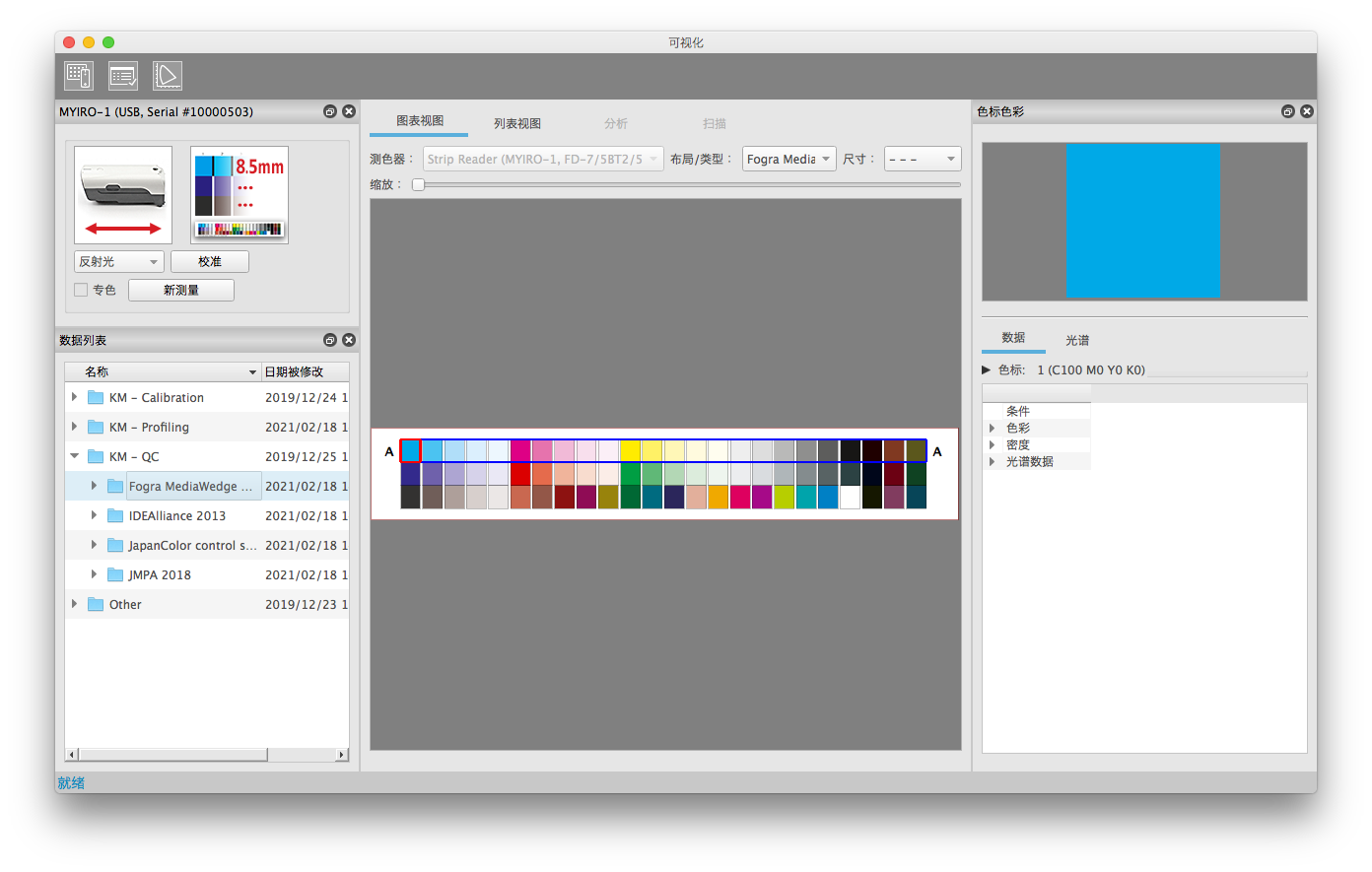

在“数据列表”窗口选择测量文件夹后，该文件夹内存放的图表将显示在“图表视图”中。在已选测量文件夹的情况下，AccurioPro ColorManager可进行新测量。

为让数据用的文件夹结构保持明晰，在AccurioPro Color Manager可将多个图表放入同一个测量文件夹内。测量文件夹内的测量数据都是为了实现同一目标，这是唯一的共通要素。测量文件夹内存放有多个图表的情况下，“图表视图”选项卡会显示3阶段的图表选择参数。

在“数据列表”窗口选择测量文件夹后，将自动选择使用最频繁的图表选择参数。请根据实际的必要条件更改参数。

选择全部3项参数后，将设置测量用的图表。然后就可开始测量。

将如上所述，创建新测量文件。
使用同一图表进行其他的测量时，测量后请点击色条读取器的“新测量”。
在使用MYIRO-9(FD-9)的情况下，请将下一份印刷物送入仪器。

测量文件（.mdl）包含进行测量时的图表定义相关信息。在“数据列表”窗口选择测量文件后，图表定义也将自动定义。 因此，这种情况下无法更改图表选择参数。

提示

• 最初创建的测色计名称将作为测量数据信息记录下来。如果以与最初使用的测色计不同的型号修正测量，修正时使用的仪器的信息不会留下记录。文件导出的测量文本文件所使用的测色计将被记述。
• MYIRO-9(FD-9)、FD-7、FD-5BT、MYIRO-1与i1Pro、i1Pro2无法进行混合修正。因此，在进行测量时，无法用已连接的测色计覆盖的测量数据，不会显示在数据列表中。

在“数据列表”窗口选择测量数据开始测量后，色条读取器及MYIRO-9(FD-9)处于单一页模式时，仪器推测是在进行测量修正或重复测量，打开相应的对话框。

便携式仪器可能会发生运行错误（色条的测量顺序出错等）。即使用MYIRO-9(FD-9)进行单一页的测量操作，也无法彻底排除操作人员的错误（在多页图表中搞错纸张等）。测量文件的修正要以这类仪器为对象。

另一方面，在MYIRO-9(FD-9)装载自动送纸器使用时，对话框会对测量过程造成阻碍。仪器会高速运行，即使图表有多页，测量步骤也将完全自动化。因此，几乎不会出现操作人员失误。所以，实际上没必要修正测量数据。不合适的数据（印刷物错误引起的出错等）将直接删除，彻底再测量。

因此，在MYIRO-9(FD-9)装载自动送纸器使用时，把新图表（或图表的第1页）放入送纸器后，一般会自动生成新的测量文件。

根据目标在“数据列表”窗口选择测量文件夹或测量文件。在使用色条读取器的情况下，测量最初的区域 / 色条，或点击“新测量”按钮可创建新测量文件。

根据目标在“数据列表”窗口选择测量文件夹或测量文件。工作流程与便携式仪器的工作流程基本相同。

把印刷物插入MYIRO-9(FD-9)后将开始测量。因此，不会用到“新测量”按钮。

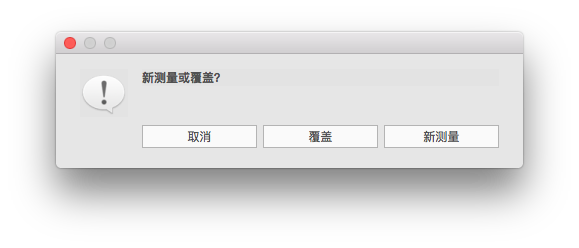

测量结束后，测量文件将变为活动状态，并显示测量数据。在这时插入新的印刷纸张，将显示可选择新建测量、或覆盖旧测量的对话框。

也可以使用另外的方法，即在插入印刷物前再次选择测量文件夹。在这种情况下，程序将不进行询问就自动生成新测量文件。

通常是必须进行大规模连续测量时，MYIRO-9(FD-9)才会装载自动送纸器使用。

在这种情况下，不管选不选择测量文件夹或测量文件，一般只要插入图表的第1页，就将自动生成新测量文件。

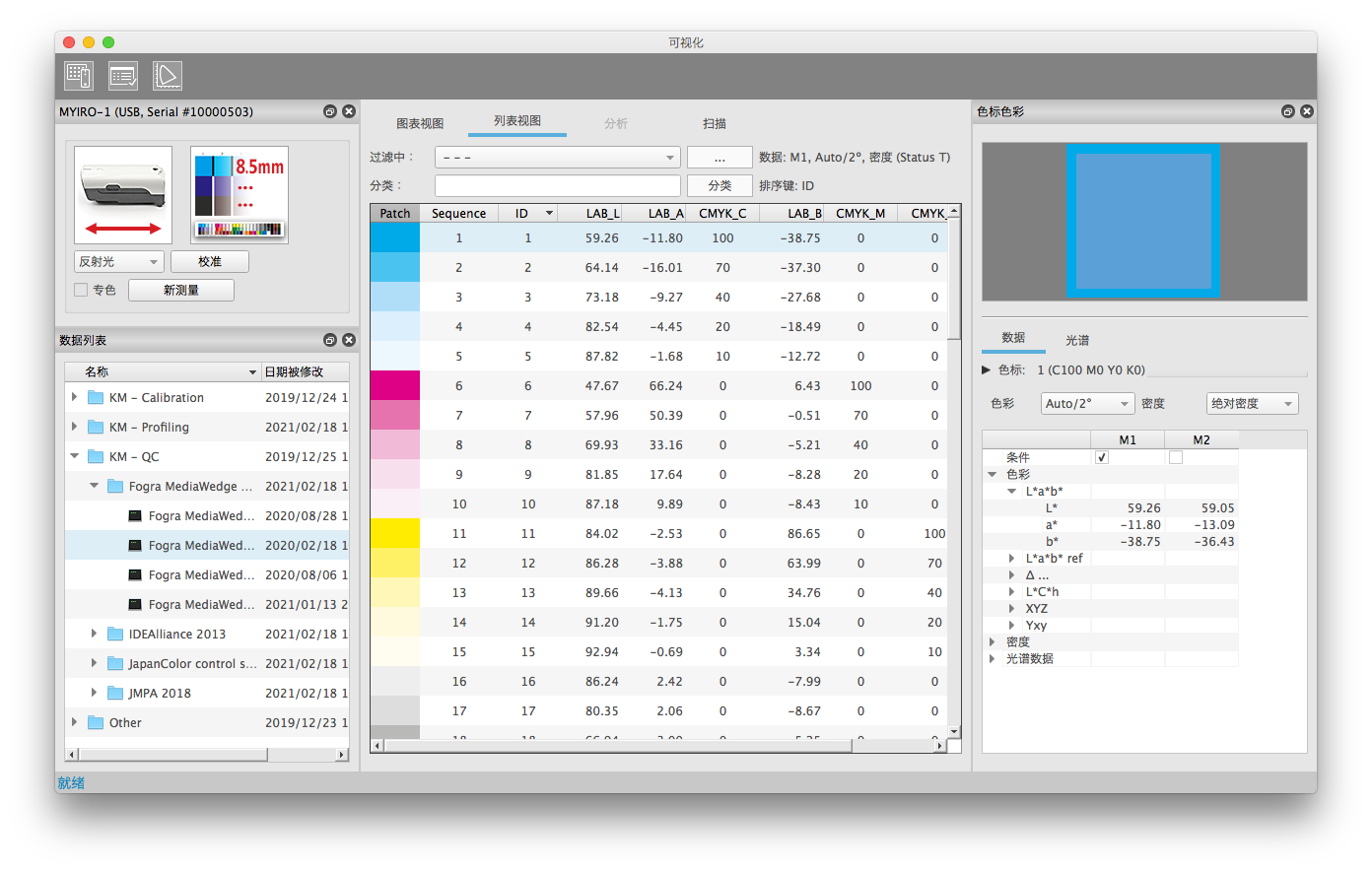

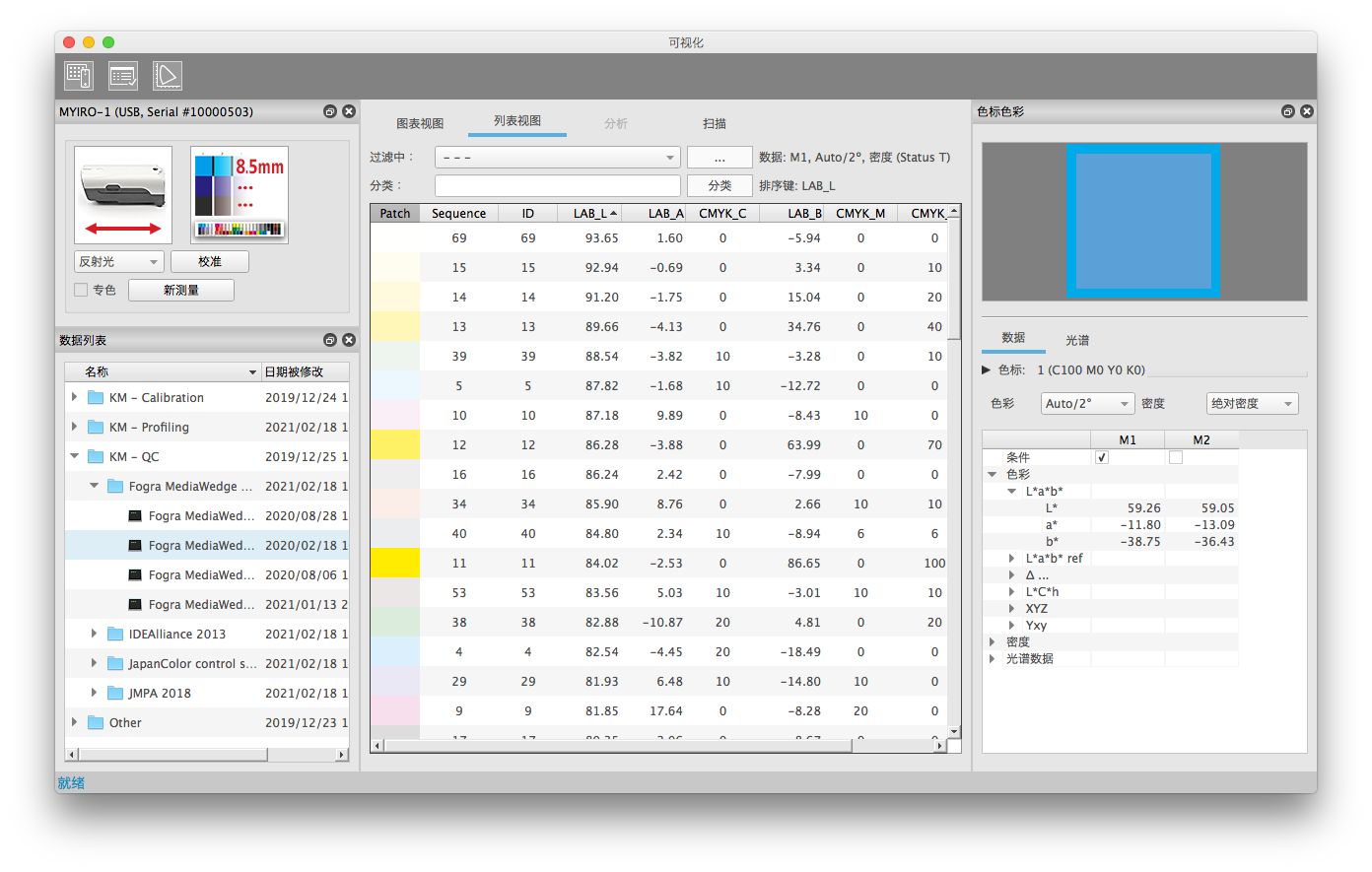

该选项卡将以图表数据列表的形式显示。在这里可以切换各种数据的显示 / 隐藏，根据需要配置列、分类并筛选数据。

在必须使用电子表格软件处理数据等情况下，可在列表视图检查并分类数据后，将结果复制到剪切板，粘贴到其他程序中。此时，请检查剪切板的小数点有否正确设置。AccurioPro Color Manager要遵从CGATS文件格式的必要条件，使用点来做小数点。

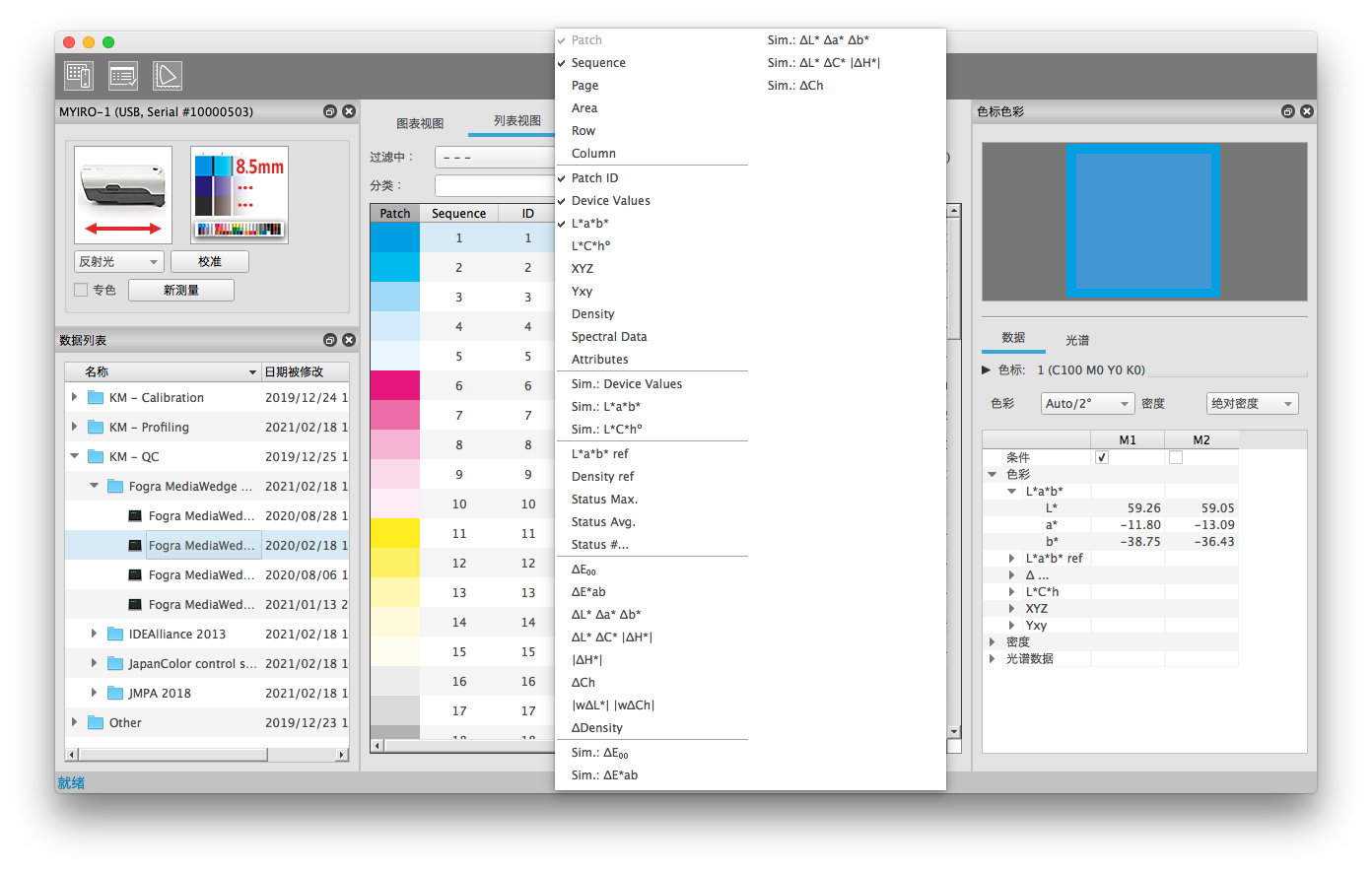

右击列表的标题即可进行该操作。在此可选择右键菜单显示的数据。用于显示色彩的最初的“色标”列是必然被选中并显示的项目，所以请注意无法点击。

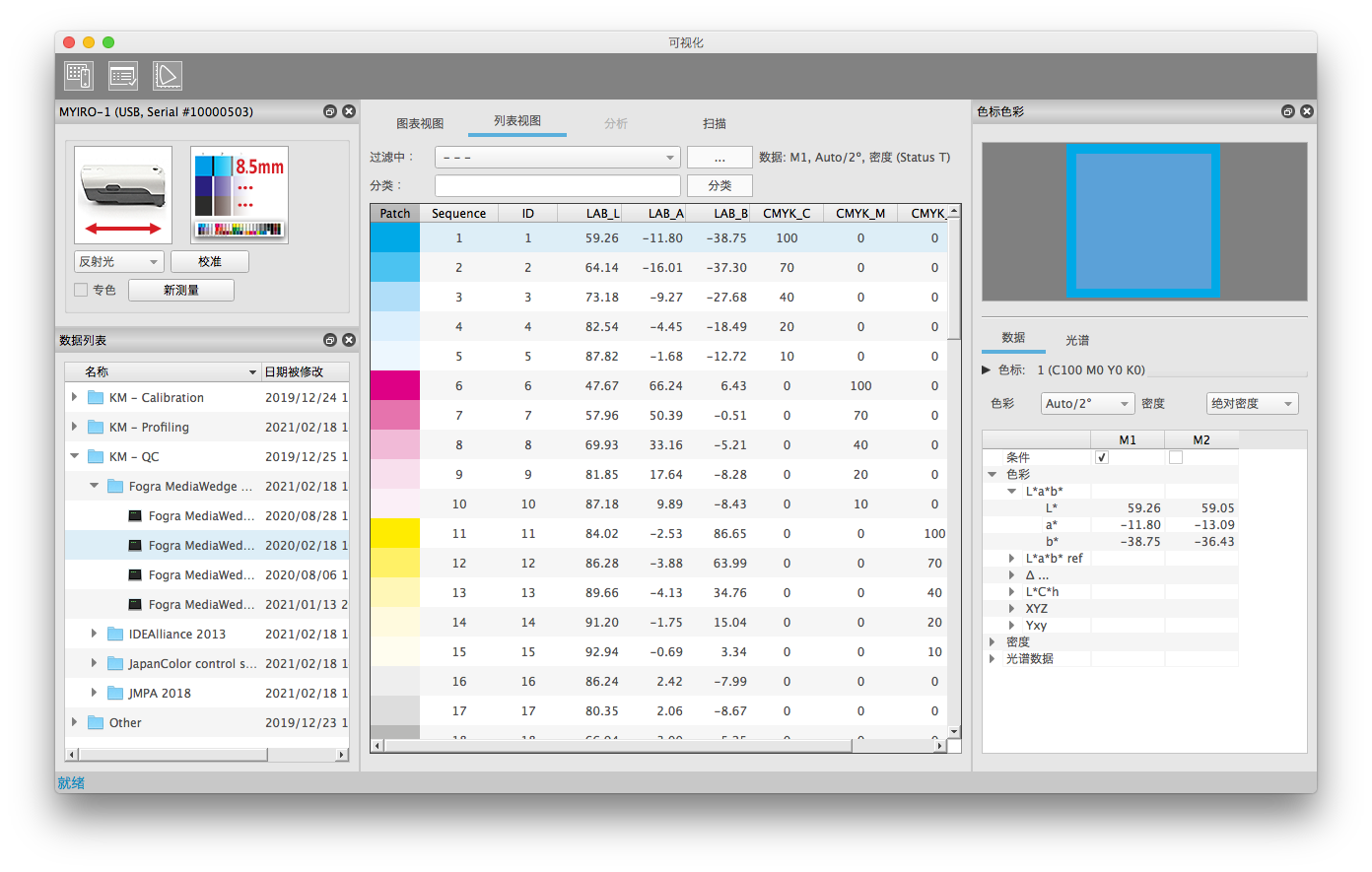

选择了测量文件（.mdl）时，“列表视图”将显示色标定义和色标测量值。测量值会以测量条件与观察光源 / 观察角的设置显示。在“色标颜色”窗口选择在列表视图中显示的测量值设置。在这里还可以就单一色标，进行多种测量条件的比较。

在“Analyze”选项卡可用的状态下选择测量文件（.mdl）后，色差值也会计算。该值也会显示在列表视图中。在“Analyze”选项卡不可用的情况下，色差列将无任何显示。

列表视图的列可根据必要条件进行配置。 只需将列拖放到目标位置即可进行分类。

移动整个色空间（仪器的值、L*a*b*、XYZ等）：
在移动整个色空间（L*a*b*等）时，请确认列是按标准顺序分类（...| L* | a* | b* |...等）。确认完毕后，点击最初的列（在L*a*b*的情况下是L*列）拖拽到目标位置。群组对应的列（在L*a*b*的情况下是a*列和b*列）也会自动移动。

移动色空间的每个列：
也可解除色空间的群组。要执行此步骤，需将最初列以外的1列拖拽到新位置（在L*a*b*的情况下是a*列或b*列）。通过该操可以解除列的群组。这样就可以单独移动色空间的全部列。把列恢复到相互相邻的默认顺序，即可让列再次组成群组。这样就能再次使用最初的列移动整个色空间。

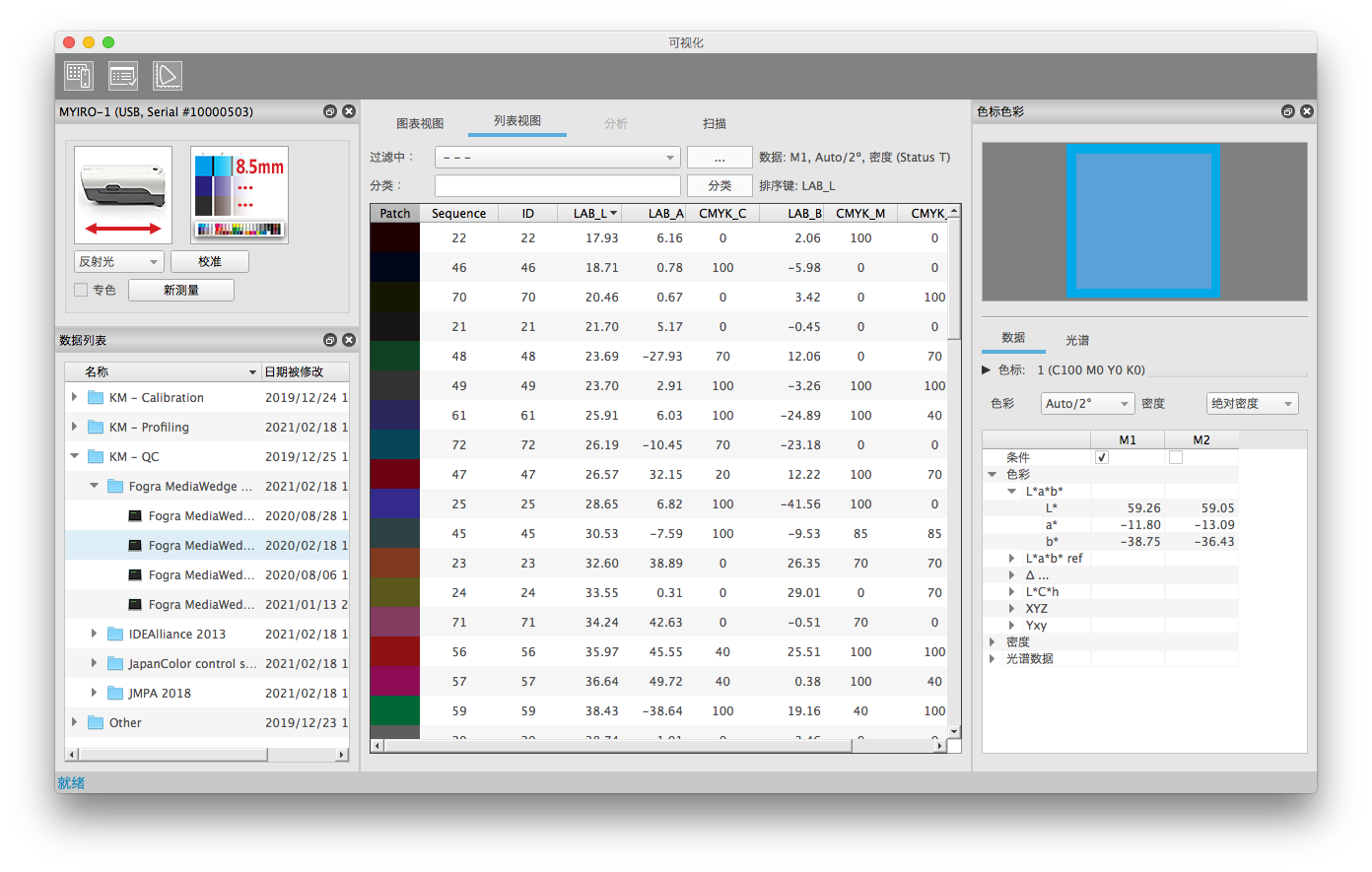

点击列后，该列的数据会按升序分类。再次点击后，将按降序分类。

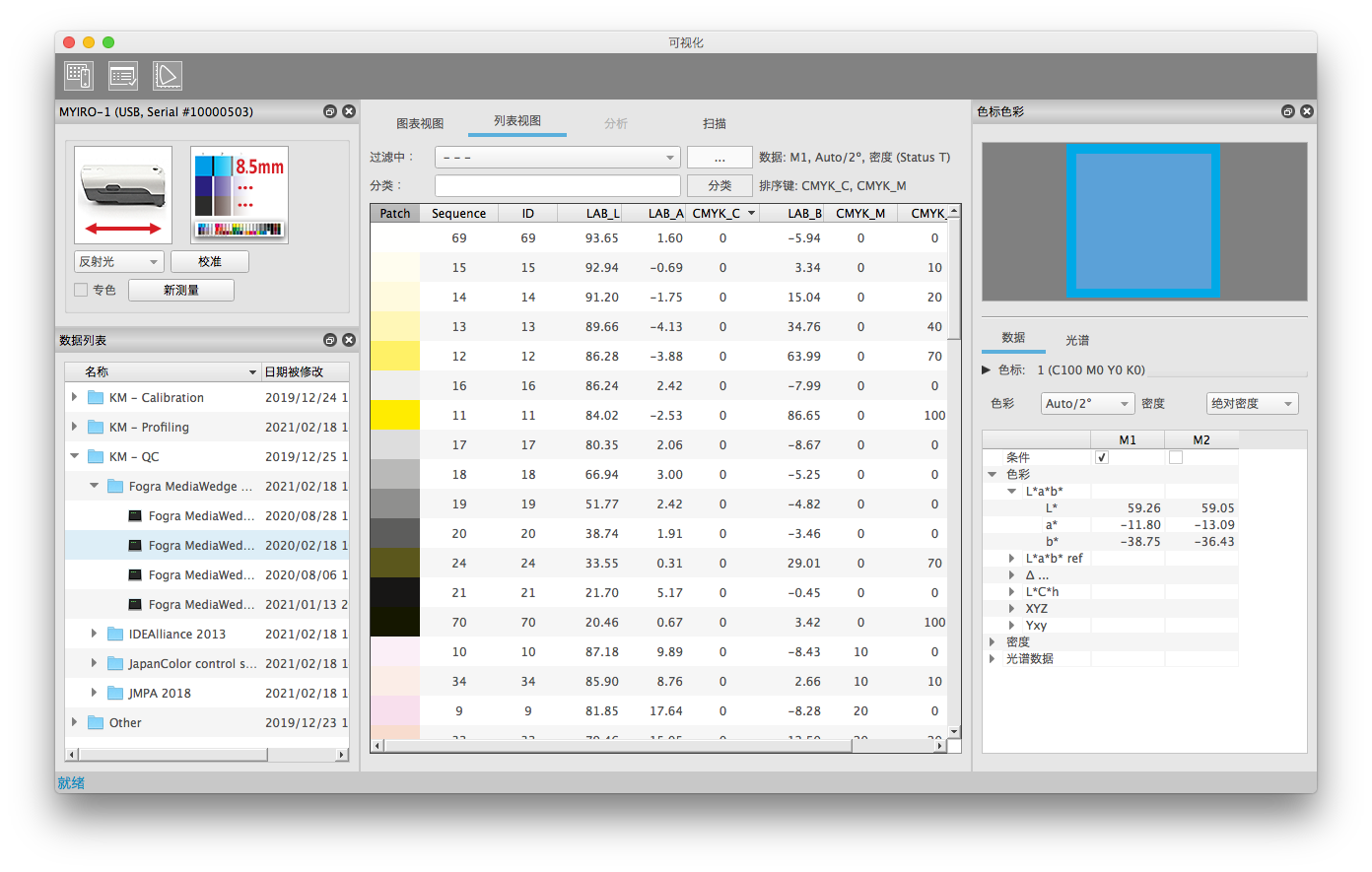

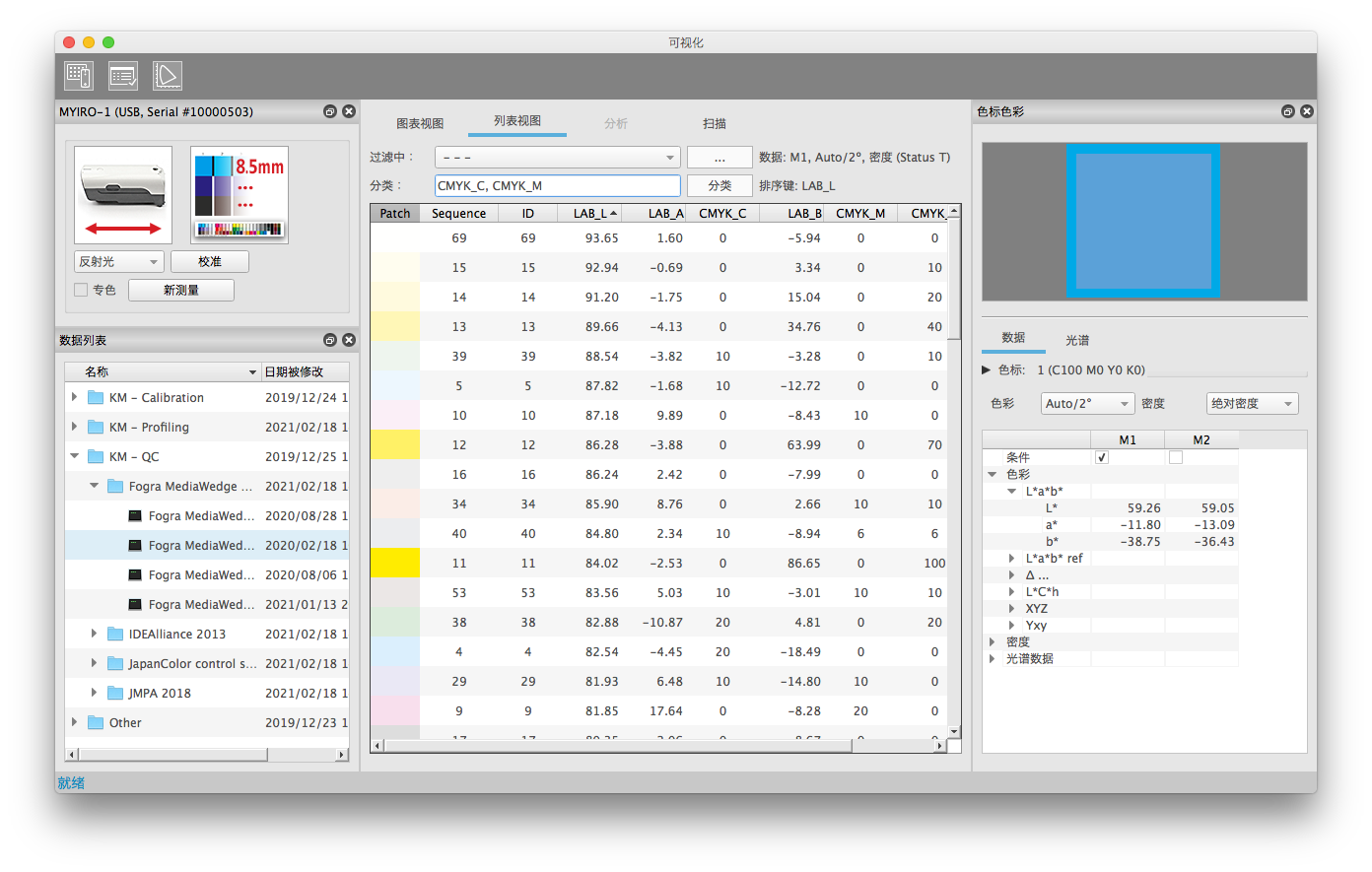

如依次点击多列，将进行更复杂的分类。“Sorted by”将显示最后点击的列。还有一种方法，就是通过“分类”指定多列的排序。用逗号分隔并输入值。输入逗号后，可选择的项目在列表显示。输入完成后，点击“分类”按钮应用分类。通过此操作，有效的分类将显示在“Sorted by”中。分类是升序。

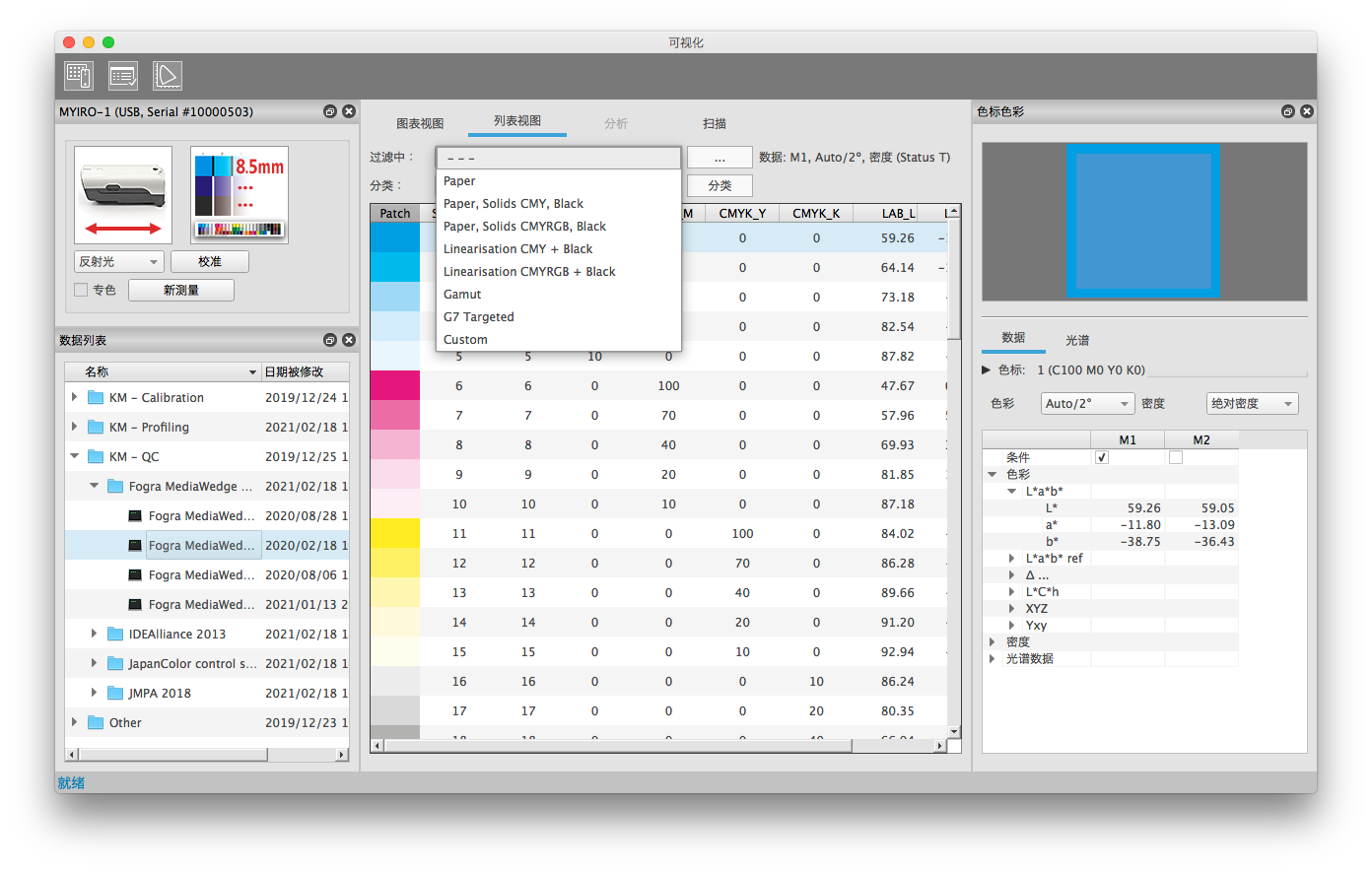

难以用色彩管理图表找出特定的测量区域并非罕见的事。若图表的布局复杂就更是如此。在这种情况下，测量区域的过滤会很有用。在AccurioPro Color Manager中，过滤器会事先定义纸张、实线密度、线性化、色域区域等频繁查找的项目。

也可以独自创建过滤。

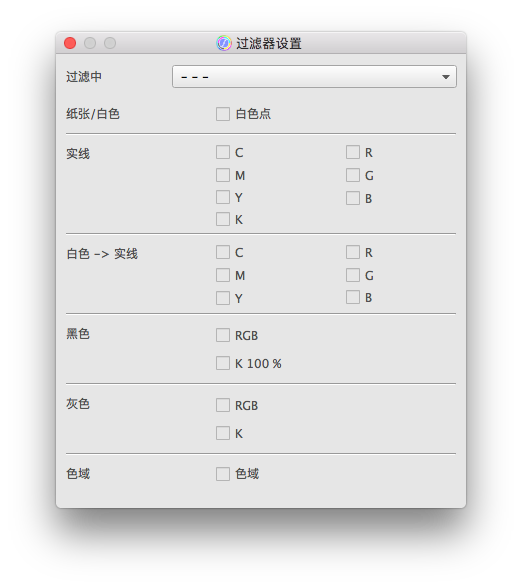

要执行该操作，点击过滤器设置按钮。

在此可选择功能区域。一般可以使用区域属性进行过滤。这类属性也可以显示在列表视图的列上。

过滤的区域属性基本都是来自于设备值（CMYK或RGB），所以会自动由图表定义所包含的值来决定。

而且每种打印标准都拥有不同的设备值和区域属性（灰平衡等），专门的功能都拥有与设备值无关的区域属性（均匀性或配置检测）。必须通过图表定义指定，才能过滤这种属性。

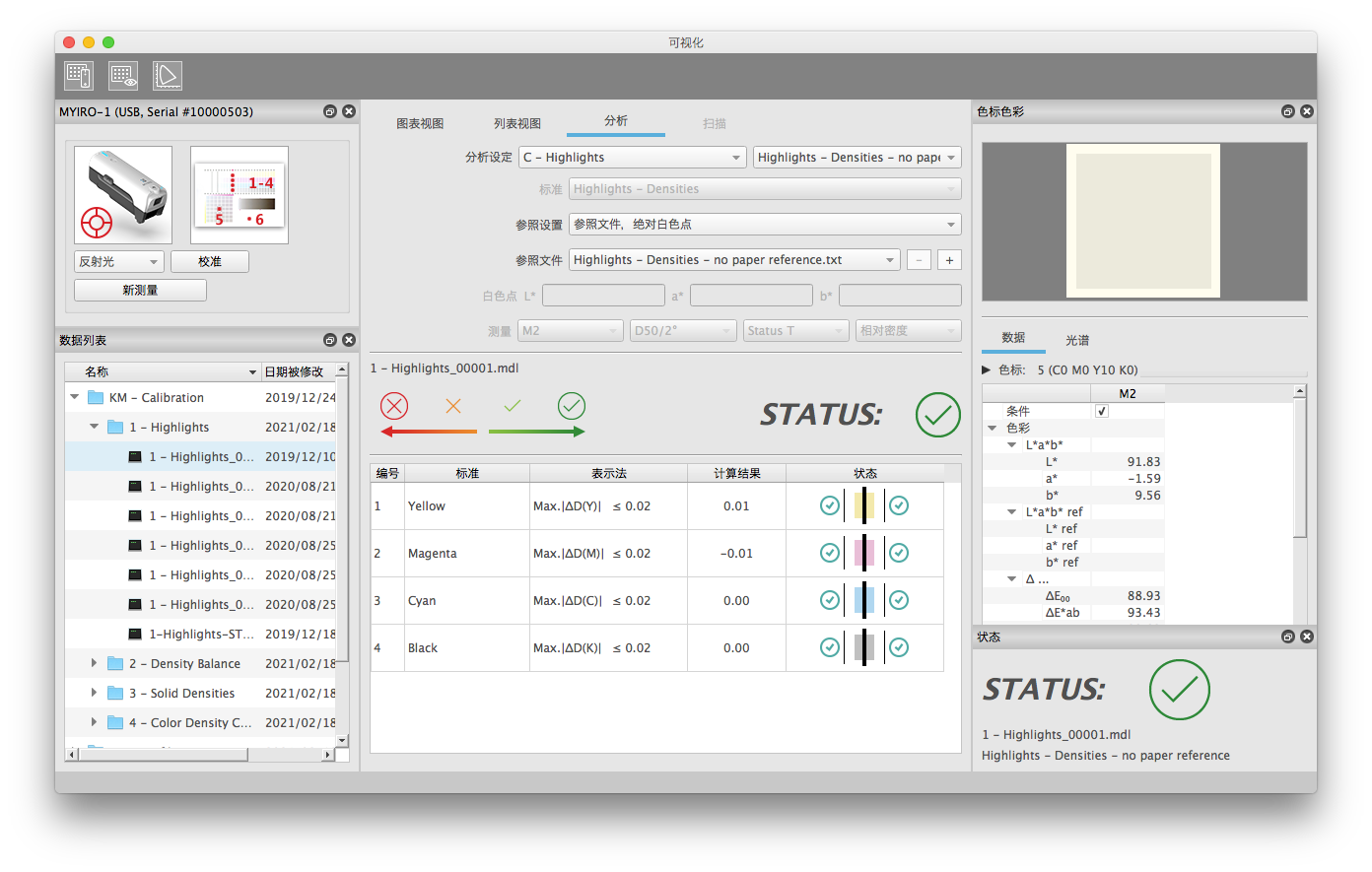

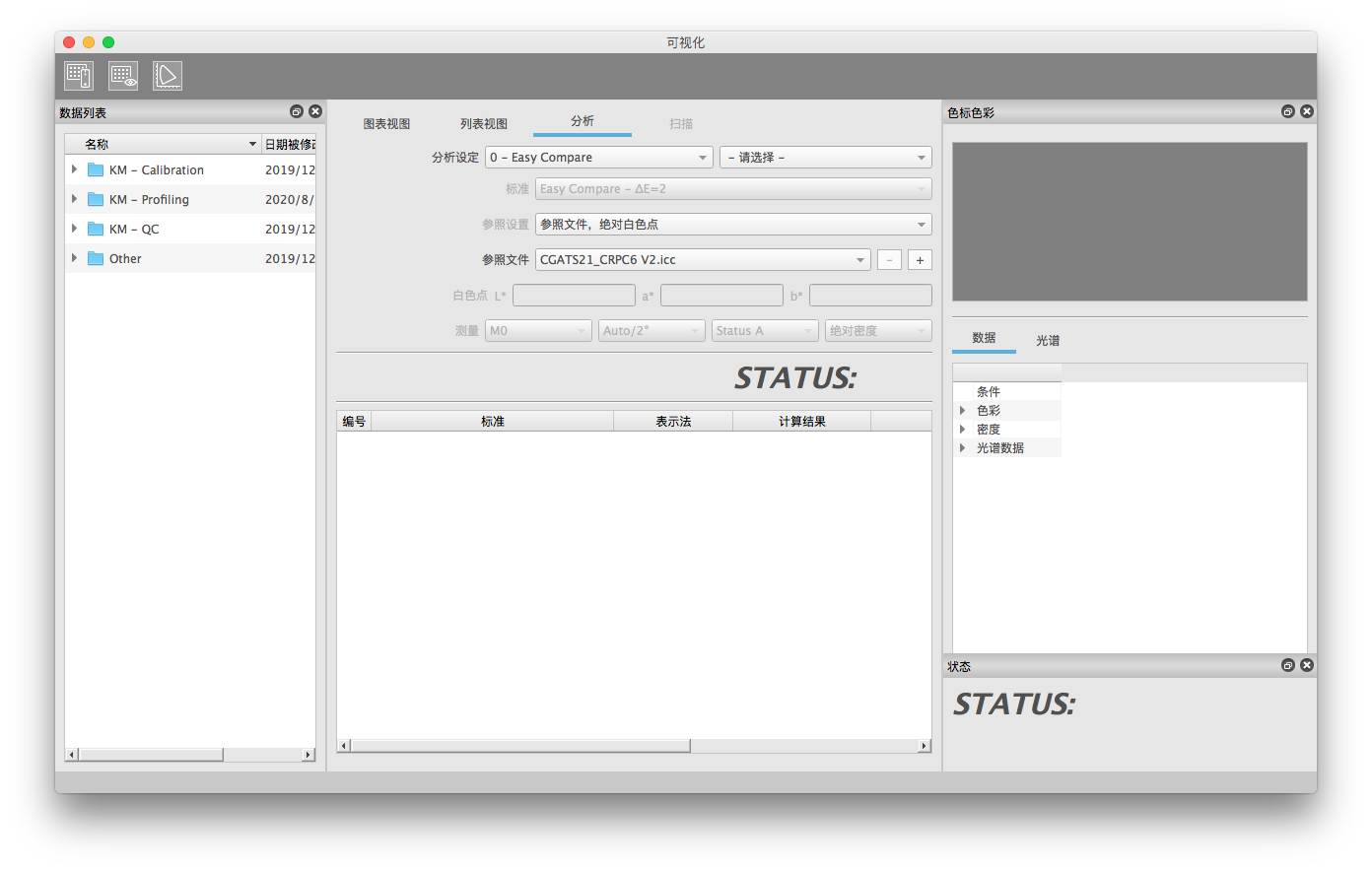

“Analyze”选项卡的ON / OFF可以使用测量窗口的工具栏图标进行切换。在此可选择Analyze设置，或在必要时选择参照文件，除此之外还能对选中的测量数据进行评估。

可以根据所需的作业方法，用以下2种方式访问“Analyze”工具。

关于Analyze的参数相关详情，请参见Analyze。

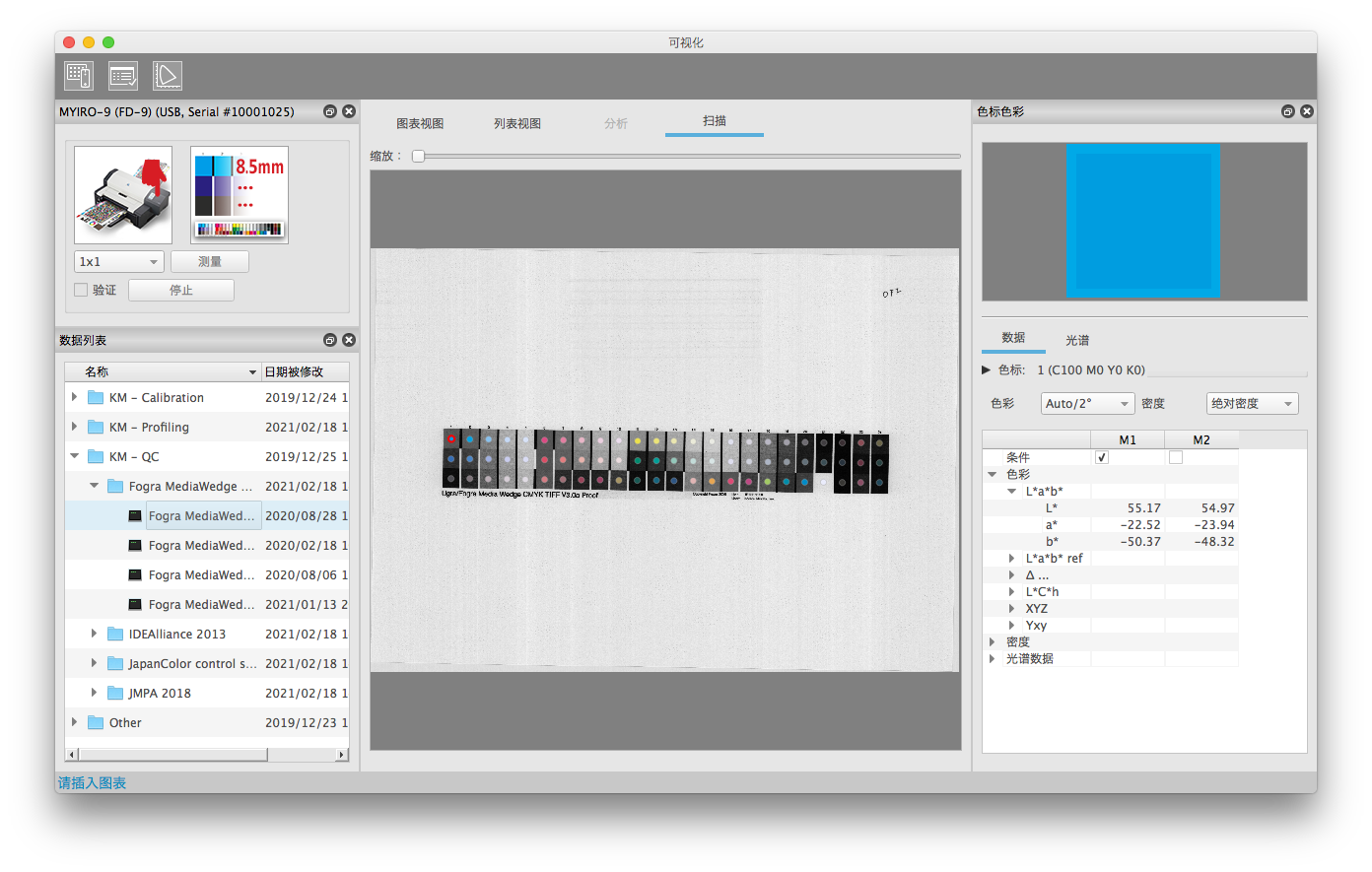

主区域的扫描选项卡只有在使用MYIRO-9(FD-9)进行测量时才会变为活动状态。在此可用色彩色标的测量位置确认MYIRO-9(FD-9)的黑白预扫描。

测量位置将用测量色标的各种颜色显示。因此，即使检测出MYIRO-9(FD-9)的色标识别使图表翻转了180°，也可以准确地检查正确的测量位置。

请根据图表或区域尺寸，使用缩放条检查测量位置。

通过用户或图表定义启用“验证”（验证复选框）功能后，AccurioPro ColorManager将在预扫描后停止，并在一开始显示用于检查判定的测量位置的扫描选项卡。点击“设备设置”窗口的“测量”后即开始测量，测量窗口的主区域将自动切换到图表视图选项卡。

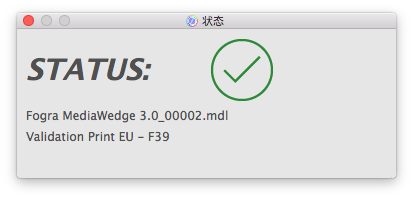

“Analyze”生效时，可以使用小状态窗口。该窗口与主区域的选项卡并列，显示测量的整体状态。

在只需查看评估的整体结果时，不必切换“图表视图”选项卡和“Analyze”选项卡。换言之，只有在为选择评估设置而开始连续测量时，以及色彩的偏差超出允许范围从而需详细分析各个标准时，才必须用到“Analyze”选项卡。

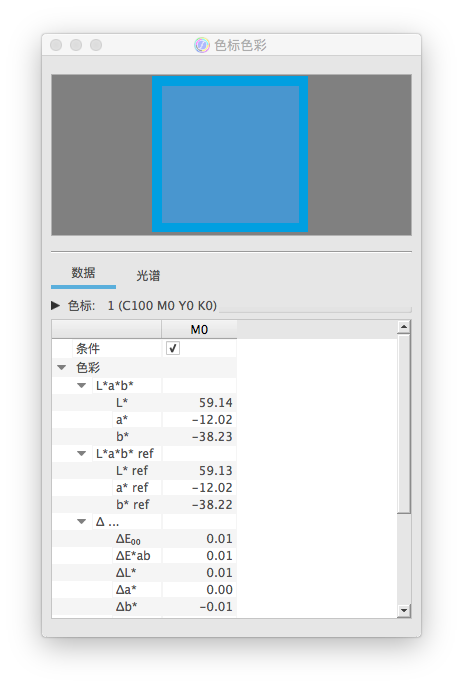

“色标颜色”窗口显示在主区域选中的测量色标的详情。活动测量色标可在“图表视图”选项卡、“列表视图”选项卡、或“扫描”选项卡进行选择。

同时，只要不通过Analyze设置指定，在“色标颜色”窗口也可以选择“列表视图”选项卡的测量值的测量条件参数。

这对应“图表视图”选项卡的显示。根据状况将显示单色区域（图表定义）或带框的区域（框：预期的色彩、内部：测量结果或不同色彩相间的方格）。

可在“数据”部分显示活动测量区域的全部色彩数据。

色标定义
“ID”是色标内部识别号码，会在“Sequence（序列）”显示色标的标准测量顺序。可以根据所选的导出设置，以ID或序列的顺序分类数据输出。如上所述，在“列表视图”创建手动分类。ID和设备值将以1行的形式显示在页眉。详情部分会显示序列，在可用的情况下，也会显示测量色标的名称和注解。

色值

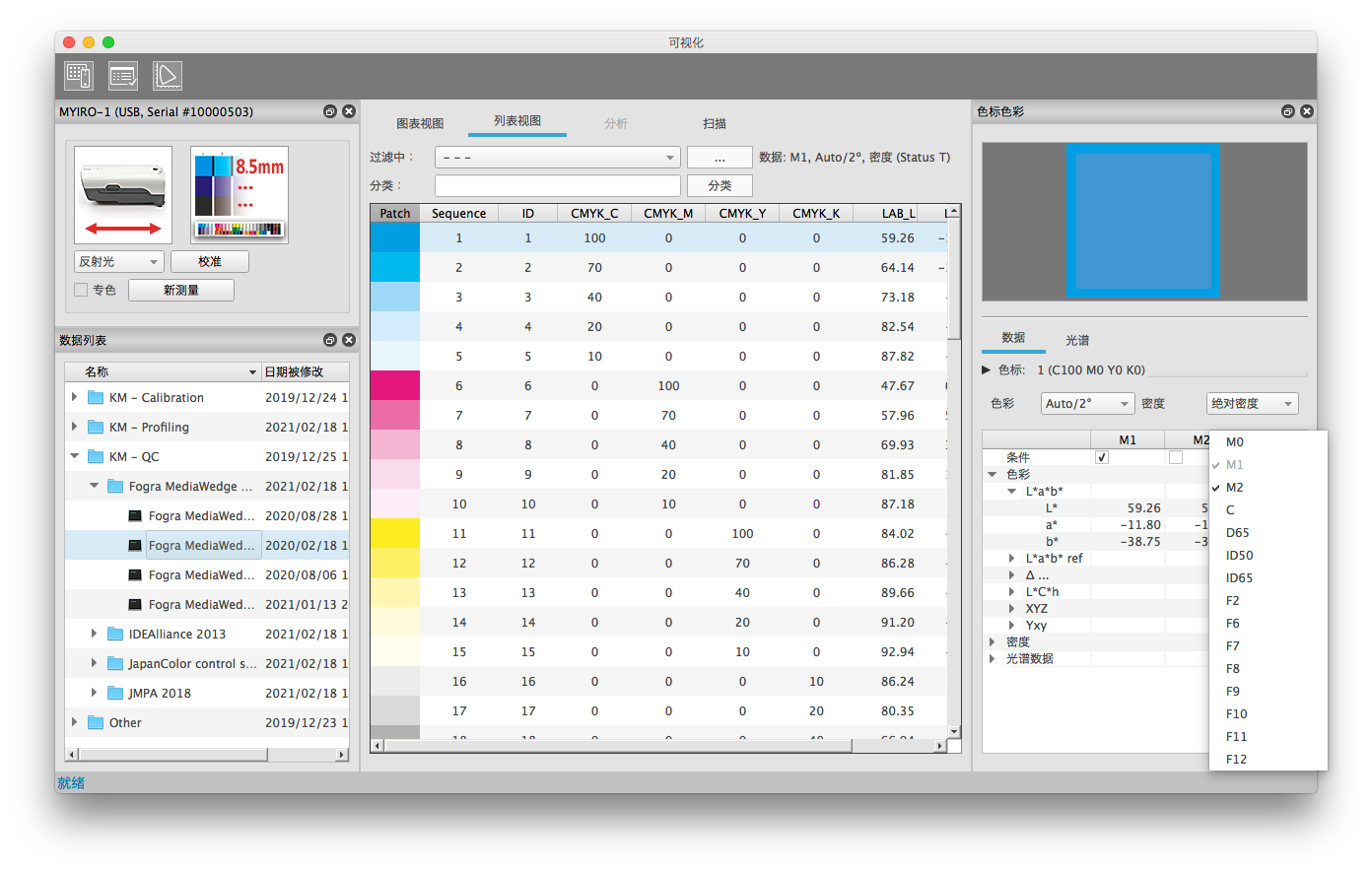

这个色值表可以显示测量的色标可用的全部色彩值。在进行简单测量时，也可自由选择测量条件、观察光源/观察角的参数。右击表的页眉，可显示多种测量条件进行比较。“列表视图”的复选框可用于控制“列表视图”选项卡显示的值。

在“Analyze”选项卡激活的情况下，会一直根据Analyze设置事先选择测量条件，无法在“色标颜色”窗口更改。因此，无法显示色彩参数的选项“色彩” / “密度”。表中的“∆...”也会显示各种色差值。

选择测量条件后，将显示仪器照射印刷样本的照明光源。光源的UV成分差别会影响测量对象光谱的计算。同时，在第2步中可通过“色彩”选择观察光源和观察角，以基于光谱控制测色值（XYZ、L*a*b*等）的计算。

“Auto/ 2°”和“Auto / 10°”的设置会遵从规格统一选择D50来作为M0 / M1 / M2光源。除此之外的全部测量条件都会自动选择同样的光源。例如根据测量条件选择D65后，在仪器使用D65的光源将进行模拟，L*a*b*值的计算也将自动使用D65。

但因为必须对新测量数据和旧测量数据进行比较，所以也可进行其他组合。例如使用旧仪器进行测量时频繁使用了卤素白炽灯（=>测量光源类型：白炽灯 = 标准光源A）。即便如此，L*a*b*值的计算仍可使用D65、D50等各种类型的光源。在使用该方法时，若样品包含荧光染料，会得出与目视观察不一致的错误测量数据。即便如此，仍必须使用以该方法定义的旧规格，与新测量数据进行一定程度的比较。基于上述原因，可在AccurioPro ColorManager设置所有的组合。
