TUオフセットプロファイルの登録や編集、削除をします。
トリマープロファイルで選択した断裁種類に合わせて必要な調整を設定します。
カテゴリー | プリントワークフロー, コピー/スキャン | ||
場所 | 本体 | タッチパネル | |
プリンタードライバー | - | ||
アプリケーション | - | ||
必要なオプション | トリマーユニット TU-510 | ||
必要なアイテム | - | ||
設定項目 | [後処理位置調整(四方断裁モード)] | 用紙の四方を断裁するときの断裁位置やクリース位置を調整します。 詳しくは、[後処理位置調整(四方断裁モード)]ページをごらんください。 | |
[後処理位置調整(二枚分断モード)] | 用紙を2枚に分断するときの断裁位置やクリース位置を調整します。 詳しくは、[後処理位置調整(二枚分断モード)]ページをごらんください。 | ||
[後処理位置調整(カード断裁モード)] | 名刺サイズに断裁加工するときの断裁位置やクリース位置を調整します。 詳しくは、[後処理位置調整(カード断裁モード)]ページをごらんください。 | ||
[後処理位置調整(1e1-1e3/1e1-3e3)] | 断裁位置やクリース位置、ミシン位置を任意で調整します。 詳しくは、[後処理位置調整(1e1-1e3/1e1-3e3)]ページをごらんください。 | ||
[傾き調整] | 用紙の進行方向に対する傾きを調整します。 詳しくは、[傾き調整]をごらんください。 | ||
[CD整合調整] | トリマーユニット TU-510の通紙交差方向の整合量を調整します。 詳しくは、[CD整合調整]をごらんください。 | ||
[長尺曲がり調整] | ステアリングローラーの曲がり量を調整します。 詳しくは、[長尺曲がり調整]をごらんください。 | ||
備考 | - | ||
参照 | - | ||

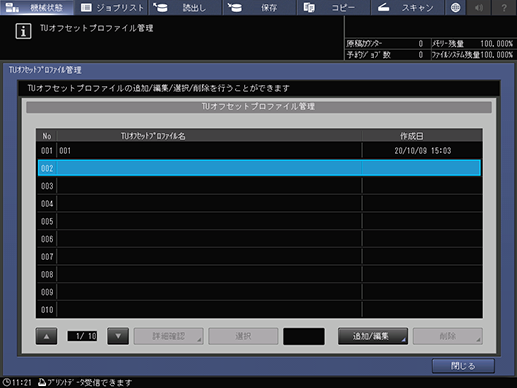

画面へのアクセス | タッチパネル - [機械状態] - [用紙設定] - [設定変更] - [TUオフセットプロファイル] - [TUオフセットプロファイル管理] - [トリマーユニットオフセット調整] | ||
タッチパネル - [機械状態] - [用紙設定] - [新規設定] - [TUオフセットプロファイル] - [TUオフセットプロファイル管理] - [トリマーユニットオフセット調整] | |||
タッチパネル - [機械状態] - [用紙条件登録/削除] - [追加/編集] - [TUオフセットプロファイル] - [TUオフセットプロファイル管理] - [トリマーユニットオフセット調整] |

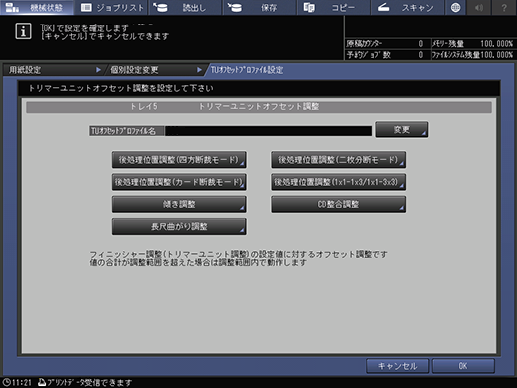

[トリマーユニットオフセット調整]画面が表示されます。
各項目を設定します。

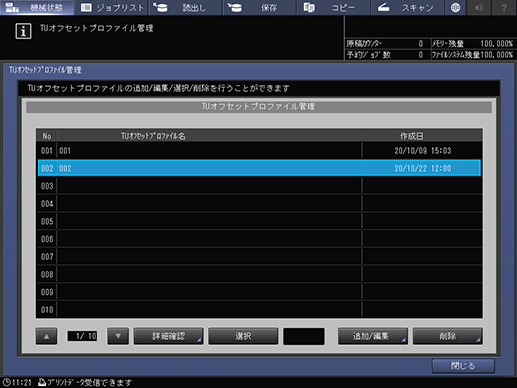

TUオフセットプロファイルが登録されます。
[トリマーユニットオフセット調整]画面が表示されます。
各項目を設定します。
TUオフセットプロファイルが更新されます。
