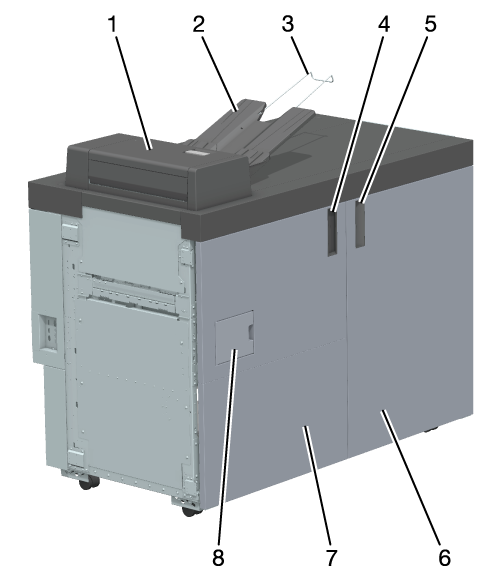

1

上カバー

紙づまり処理のときに、カバーを開けて用紙を取除きます。

2

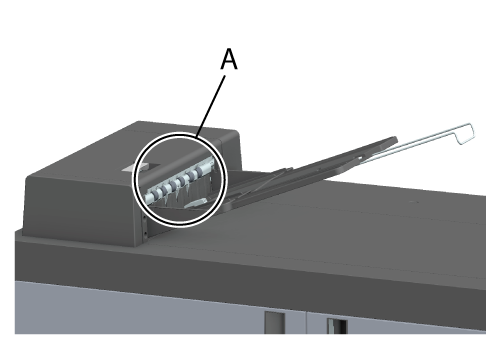

サブトレイ

断裁やクリースなどの処理をした用紙や、処理なしで搬送された用紙を排紙します。

3

サブトレイ拡張トレイ

サイズの大きい用紙をサブトレイに排紙するときに引出します。

4

トリマーユニット左扉取手

トリマーユニット左扉を開けるときに使います。

5

トリマーユニット右扉取手

トリマーユニット右扉を開けるときに使います。

6

トリマーユニット右扉

紙づまり処理や内部オプションの入替えなどのときなどに開きます。

7

トリマーユニット左扉

紙づまり処理や内部オプションの入替えなどのときなどに開きます。

8

カードトレイ扉

カードトレイを取出すときに開きます。

9

ツマミ［TU2］

紙づまり処理のときに、ツマミを回して用紙を送ります。

10

長尺ユニット MK-764（オプション）（2箇所）

長尺紙を後処理装置に搬送したり、用紙を反転搬送したりします。

11

レバー［TU1］

紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。

12

レバー［MK1］

紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。

13

ツマミ［MK2］

紙づまり処理のときに、ツマミを回して用紙を送ります。

14

レバー［MK3］

紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。

15

ツマミ［MK4］

紙づまり処理のときに、ツマミを回して用紙を送ります。

16

ツマミ［MK5］

紙づまり処理のときに、ツマミを回して用紙を送ります。

17

レバー［MK6］

紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。

18

レバー［TU3］

紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。

19

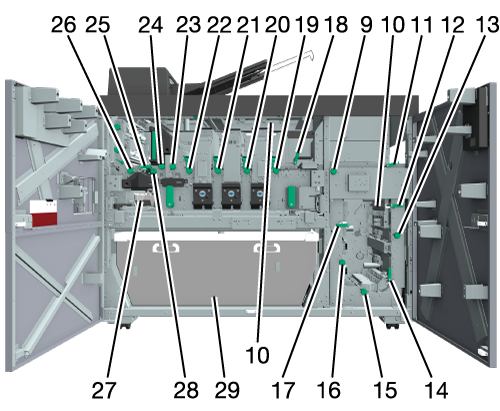

ツマミ［TU8］

紙づまり処理のときに、ツマミを回して用紙を送ります。

20

ツマミ［TU10］

紙づまり処理のときに、ツマミを回して用紙を送ります。

21

ツマミ［TU12］

紙づまり処理のときに、ツマミを回して用紙を送ります。

22

ツマミ［TU14］

紙づまり処理のときに、ツマミを回して用紙を送ります。

23

ツマミ［TU15］

紙づまり処理のときに、ツマミを回して用紙を送ります。

24

ツマミ［TU16］

紙づまり処理のときに、ツマミを回して用紙を送ります。

25

レバー［TU20］

紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。

26

ツマミ［TU21］

紙づまり処理のときに、ツマミを回して用紙を送ります。

27

カードトレイ（ セパレーター JS-507の同梱品）（オプション）

名刺サイズに断裁された用紙が積載されます。

28

ツマミ［TU17］

紙づまり処理のときに、ツマミを回して用紙を送ります。

29

断裁くず箱

断裁くずを捨てるときに引出して処理します。

30

ツマミ［TU25］

紙づまり処理のときに、ツマミを回して用紙を送ります。

31

トリマーユニット TU-504／クリーサーユニット CR-103／パーフォレーションユニット PE-101（オプション）

トリマーユニット TU-504：用紙の搬送方向に対し、水平方向に用紙のドブを断裁します。

クリーサーユニット CR-103：用紙に上凸形状のクリース（折り筋）を付けます。

パーフォレーションユニット PE-101：用紙の通紙方向にミシン目を付けます。

※装着できるオプションはいずれか1つだけです。

32

クリーサーユニット CR-102／パーフォレーションユニット PE-102（オプション）

クリーサーユニット CR-102：用紙に下凸形状のクリース（折り筋）を付けます。

パーフォレーションユニット PE-102：用紙の通紙交差方向にミシン目を付けます。

※装着できるオプションはいずれか1つだけです。

33

スリッターユニット

用紙を通紙方向に断裁します。

34

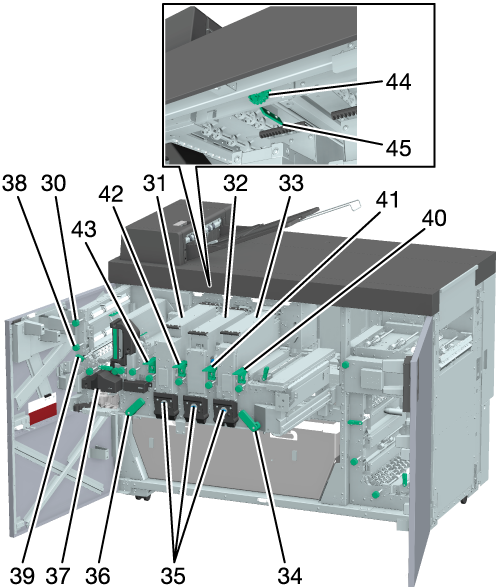

レバー［TU4］

紙づまり処理や内部オプションの入替えなどのときなどに、左に倒して搬送架台を引出します。

35

オプション固定ツマミ

オプションを取りはずすときに左に回します。

36

レバー［TU5］

紙づまり処理や内部オプションの入替えなどのときなどに、右に倒して搬送架台を引出します。

37

セパレーター JS-507（オプション）

名刺サイズに用紙を断裁します。

38

ツマミ［TU23］

紙づまり処理のときに、ツマミを回して用紙を送ります。

39

レバー［TU22］

紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。

40

レバー［TU7］

紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。

41

レバー［TU9］

紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。

42

レバー［TU11］

紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。

43

レバー［TU13］

紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。

44

ツマミ［MK8］

紙づまり処理のときに、ツマミを回して用紙を送ります。

45

レバー［MK7］

紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。

46

レバー［TU18］

紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。

47

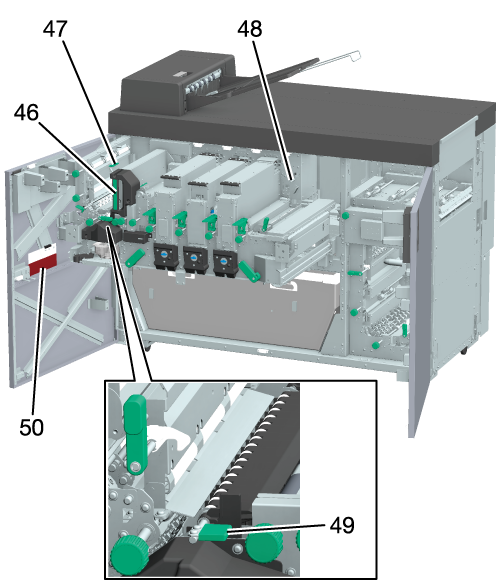

レバー［MK24］

紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。

48

ロックレバー［TU6］

引出した搬送架台を固定します。

49

レバー［JS1］

紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。

50

清掃板

ラインセンサーを清掃します。

51

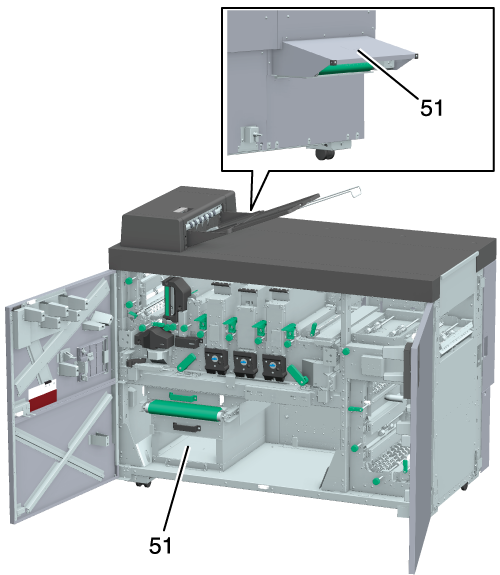

ダストボックス MK-765

トリマーユニット TU-510で発生したカットくずを機外に排出します。

名称

トリマーユニット TU-510

形式

用紙四方断裁機

機能

スルーパス

処理なしで後処理装置に搬送します。

スリット

用紙の天地を通紙方向に断裁します。

カット

用紙を通紙交差方向に断裁します。

四方断裁（スリット＋カット）

用紙の通紙方向と通紙交差方向の端部を断裁します。

2分割モード（スリット＋カット）

1枚のワイド紙を断裁し、A4または8.5 e 11の用紙2枚に分断します。

クリース（上凸）（クリーサーユニット CR-103装着時）

用紙の通紙交差方向に上凸形状のクリース（折り筋）を付けます。

クリース（下凸）（クリーサーユニット CR-102装着時）

用紙の通紙交差方向に下凸形状のクリース（折り筋）を付けます。

ドブスリット（トリマーユニット TU-504装着時）

用紙の搬送方向に対し、水平方向に用紙のドブを断裁します。

ミシン目カット（ヨコ）（パーフォレーションユニット PE-101装着時）

用紙の通紙方向にミシン目を付けます。

ミシン目カット（タテ）（パーフォレーションユニット PE-102装着時）

用紙の通紙交差方向にミシン目を付けます。

長尺紙の搬送、反転（長尺ユニット MK-764装着時）

長尺紙の曲がりの補正および後処理装置への反転搬送をします。

反転搬送

用紙を反転して、後処理装置に搬送します。

サブトレイ排紙

サブトレイに排紙します。

名刺の積載（セパレーター JS-507装着時）

名刺サイズに断裁した用紙を、専用のトレイにスタックします。

スルーパス

用紙サイズ

定形サイズ：SRA3 w、A3 w、B4 w、SRA4 w/v、A4 w/v、B5 w/v、A5 w/v、B6 w、A6 w、郵政はがき w、7.25 e 10.5 w/v、5.5 e 8.5 w/v、Foolscap* 、8K w、16K w/v

不定形サイズ：

タテ95 mm ～ 330.2 mm、ヨコ133 mm ～ 1,300 mm / タテ3.74" ～ 13"、ヨコ5.24" ～ 51.18"

定形インデックス紙（排紙時タブ後端側は保証外）

*：Foolscap は、8.5 e 13 w、8.25 e 13 w、8.12 e 13.25 w、8 e 13 wのサイズを指します。

用紙坪量

40 g/m² ～ 450 g/m² / 10 lb Bond ～ 119 lb Bond

※351 g/m² ～ 450 g/m² / 94 lb Bond ～ 119 lb Bondは紙種限定。

※ヨコ487.8 mm ～ 1,300 mm / ヨコ19.2" ～ 51.18"の用紙は128 g/m² ～ 300 g/m² / 33 lb Bond ～ 81 lb Bond限定。

スリット

用紙サイズ

不定形サイズ：

タテ140 mm ～ 330.2 mm、ヨコ153 mm ～ 1,300 mm / タテ5.51" ～ 13"、ヨコ6.02" ～ 51.18"

その他はスルーパス準拠。

用紙坪量

薄紙 ～ 普通紙：50 g/m² ～ 61 g/m² / 14 lb Bond ～ 15 lb Bond

普通紙 ～ 厚紙：62 g/m² ～ 400 g/m² / 16 lb Bond ～ 106 lb Bond

設定単位

0.1 mm

スリット独立設定

天地のスリット幅は個別に設定できます。ただし、カット量の差異は10 mm / 0.39"以内です。片側のみのカットはできません。

カット

カット範囲

先端カット：10 mm ～ 100 mm / 0.39" ～ 3.94"（13 mm / 0.51"以上は複数回断裁）

後端カット：10 mm ～ 13 mm / 0.39" ～ 0.51"

カット処理後の最小長さ

133 mm / 5.24"以上

四方断裁（スリット＋カット）

用紙サイズ

処理前：

タテ140 mm ～ 330.2 mm、ヨコ153 mm ～ 1,300 mm / タテ5.51" ～ 13"、ヨコ6.02" ～ 51.18"

処理後（仕上げサイズ）：

タテ120 mm ～ 314.2 mm、ヨコ133 mm ～ 1,280 mm / タテ4.72" ～ 12.37"、ヨコ5.24" ～ 50.39"

用紙坪量

50 g/m² ～ 400 g/m²  / 14 lb Bond ～ 106 lb Bond

※ヨコ487.8 mm ～ 1,300 mm / ヨコ19.2" ～ 51.18"の用紙は128 g/m² ～ 300 g/m² / 33 lb Bond ～ 81 lb Bond限定。

2分割モード（スリット＋カット）

用紙サイズ

ワイド紙のA4切出し：

タテ313 mm ～ 330.2 mm、ヨコ445 mm ～459 mm^* / タテ12.32" ～ 13"、ヨコ17.52" ～ 18.07"^*

*：分割幅（切出す用紙間の幅）が5 mm ～ 13 mmの場合。分割幅が0 mmの場合は、ヨコ440 mm ～ 446 mm / ヨコ17.32" ～ 17.56"

ワイド紙の8.5 e 11切出し：

タテ299.4 mm ～ 330.2 mm、ヨコ456.8 mm ～470.8 mm^* / タテ11.79" ～ 13"、ヨコ17.98" ～ 18.54"^*

*：分割幅（切出す用紙間の幅）が5 mm ～ 13 mmの場合。分割幅が0 mmの場合は、ヨコ295.4 mm ～ 330.2 mm / ヨコ11.63" ～ 13"

用紙坪量

64 g/m² ～ 256 g/m² / 17 lb Bond ～ 68 lb Bond

クリース

用紙サイズ

クリース＋四方断裁

処理前：

タテ140 mm ～ 330.2 mm、ヨコ153 mm ～ 1,300 mm / タテ5.51" ～ 13"、ヨコ6.02" ～ 51.18"

処理後（仕上げサイズ）：

タテ120 mm ～ 314.2 mm、ヨコ133 mm ～ 1,280 mm / タテ4.72" ～ 12.37"、ヨコ5.24" ～ 50.39"

クリース＋四方断裁＋ドブスリット

処理前：

タテ210 mm ～ 330.2 mm、ヨコ153 mm ～ 487.7 mm / タテ8.27" ～ 13"、ヨコ6.02" ～ 19.2"

処理後（仕上げサイズ）：

タテ85 mm ～ 153.1 mm、ヨコ133 mm ～ 467.7 mm / タテ7.64" ～ 13"、ヨコ18.41" ～ 51.18"

用紙坪量

クリース＋四方断裁

80 g/m² ～ 400 g/m²  / 21 lb Bond ～ 106 lb Bond

※ヨコ487.8 mm ～ 1,300 mm / ヨコ19.2" ～ 51.18"の用紙は128 g/m² ～ 300 g/m² / 33 lb Bond ～ 81 lb Bond限定。

クリース＋四方断裁＋ドブスリット

128 g/m² ～ 300 g/m² / 33 lb Bond ～ 81 lb Bond

※塗工紙は157 g/m² ～ 300 g/m² / 33 lb Bond ～ 42 lb Bond限定。

クリース処理方式

1枚ずつ

クリース本数

1 ～ 5本

ただし、クリースと組合わせる機能によって以下の規定があります。

中とじ／中折り：1本

三つ折り：2本

四つ折り／観音折り／W観音折り：4本

クリースだけ：1 ～ 5本

最小筋間

1.0 mm / 0.04"

クリース処理可能範囲

先端から60 mm / 2.36" ～ 後端から60 mm / 2.36"

設定単位

0.1 mm

カードモード

用紙サイズ

タテ2列の場合

処理前：

タテ210 mm ～ 330.2 mm、ヨコ153 mm ～ 487.7 mm / タテ8.27" ～ 13"、ヨコ6.02" ～ 19.2"

処理後（仕上げサイズ）：

タテ85 mm ～ 153.1 mm、ヨコ133 mm ～ 467.7 mm / タテ3.35" ～ 6.03"、ヨコ5.24" ～ 18.41"

タテ3列の場合

処理前：

タテ287 mm ～ 330.2 mm、ヨコ153 mm ～ 487.7 mm / タテ11.3" ～ 13"、ヨコ6.02" ～ 19.2"

処理後（仕上げサイズ）：

タテ85 mm ～ 99.4 mm、ヨコ133 mm ～ 467.7 mm / タテ3.35" ～ 3.91"、ヨコ5.24" ～ 18.41"

用紙坪量

非塗工紙：128 g/m² ～ 300 g/m² / 34 lb Bond ～ 81 lb Bond

塗工紙：157 g/m² ～ 300 g/m² / 33 lb Bond ～ 42 lb Bond

名刺断裁：177 g/m² ～ 300 g/m² / 48 lb Bond ～ 81 lb Bond

ドブ幅

8 mm / 0.31"

設定単位

0.1 mm

ミシン目カット

用紙サイズ

タテ140 mm ～ 330.2 mm、ヨコ133 mm ～ 487.7 mm / タテ5.51"～ 13"、ヨコ5.24" ～ 19.2"

用紙坪量

80 g/m² ～ 140 g/m² / 21 lbBond ～ 38 lb Bond

※塗工紙は100 g/m² ～ 160 g/m² / 27 lb Bond ～ 43 lb Bond限定。

カット本数

通紙方向：0 ～ 2本

通紙交差方向：0 ～ 5本

ミシン目カット処理可能範囲

先端から30 mm / 1.18" ～ 後端から30 mm / 1.18"

※ミシン位置間が120 mm / 4.72"以上であること

設定単位

0.1 mm

長尺紙の搬送、反転

用紙サイズ

不定形サイズ：

タテ140 mm ～ 330.2 mm、ヨコ487.8 mm ～ 1,300 mm / タテ5.51" ～ 13"、ヨコ19.2" ～ 51.18"

用紙坪量

128 g/m² ～ 300 g/m² / 34 lb Bond ～ 81 lb Bond

反転搬送

用紙サイズ

不定形サイズ：

タテ140 mm ～ 330.2 mm、ヨコ153 mm ～ 900 mm / タテ5.51" ～ 13"、ヨコ6.02" ～ 35.43"

※ヨコ487.7 mm ～ 900 mm / ヨコ19.2" ～ 35.43"の反転搬送には長尺ユニット MK-764が必要。

用紙坪量

50 g/m² ～ 400 g/m² / 13 lb Bond ～ 106 lb Bond

※ヨコ487.8 mm ～ 900 mm / ヨコ19.2" ～ 51.18"の用紙は128 g/m² ～ 300 g/m² / 33 lb Bond ～ 81 lb Bond限定。

サブトレイ排紙

用紙サイズ

スルーパス準拠。

用紙坪量

スルーパス準拠。

トレイ容量（サブトレイ）

100 枚（80 g/m² / 21 lb Bond、積載高さ20 mm / 0.79"）

※49 g/m² / 13 lb Bond以下の積載は保証外。ヨコ762.1 mm / 30"以上の用紙は1枚。

名刺作成（スリット＋カット＋ドブスリット）

用紙サイズ

処理前：

タテ287 mm ～ 330.2 mm、ヨコ400 mm ～ 457.2 mm^* / タテ11.3" ～ 13"、ヨコ15.75" ～ 18"^*

*：分割幅（切出す用紙間の幅）が5 mm ～ 13 mmの場合。分割幅が0 mmの場合は、タテ287 mm ～ 330.2 mm、ヨコ370 mm ～ 411 mm / タテ11.3" ～ 13"、ヨコ14.57" ～ 16.18"

処理後：

タテ85 mm ～ 91 mm、ヨコ50 mm ～ 55 mm / タテ3.35" ～ 3.58"、ヨコ1.97" ～ 2.17"

用紙坪量

177 g/m² ～ 300 g/m² / 48 lb Bond ～ 81 lb Bond

仕上げ標準サイズ

91 mm e 55 mm / 3.58" e 2.17"、85 mm e 55 mm / 3.35" e 2.17"または89 mm e 51 mm / 3.5" e 2"

用紙1枚あたりの仕上げ枚数

21枚（3列 e 7行に断裁した場合）

天地スリット

8 mm ～ 26 mm / 0.31" ～ 1.02"

先端および後端カット

10 mm ～ 13 mm / 0.39" ～ 0.51"

ドブスリット

通紙方向：8 mm（固定）

通紙交差方向：0 mmまたは5 mm ～ 13 mm

トレイ容量（セパレーター JS-507のカードトレイ）

504枚（168枚 e 3列、177 g/m² ～ 256 g/m² / 48 lb Bond ～ 68 lb Bond）

420枚（140枚 e 3列、257 g/m² ～300 g/m² / 69 b Bond ～ 81 lb Bond）

大きさ

1,360 mm（幅）e 747 mm（奥行）e 1,151 mm^*（高さ） / 53.54"（幅）e 29.41"（奥行）e 45.31"^*（高さ）

*：トレイ部を除く最大高さ。天面高さは1,020 mm / 40.16"

質量

約272 kg / 599.66 lb

オプション込みの最大質量：約328 kg / 723.12 lb

電源

DC 100 V、DC 5 V

最大消費電力

900 W

1

ヨコ487.8 mm ～ 900 mm / 19.2" ～ 35.43"

片面

なし

トリマーユニット TU-510のサブトレイ

フェイスアップ

2

ヨコ487.8 mm ～ 900 mm / 19.2" ～ 35.44"

両面

なし

トリマーユニット TU-510のサブトレイ

フェイスダウン

3

ヨコ487.8 mm ～ 900 mm / 19.2" ～ 35.45"

両面

あり

トリマーユニット TU-510のサブトレイ

フェイスダウン

4

ヨコ487.8 mm ～ 900 mm / 19.2" ～ 35.46"

両面

あり

フィニッシャー FS-532、フィニッシャー FS-541または排紙トレイ OT-512のメイントレイ

トリマーユニット TU-510以外のサブトレイ

フェイスダウン

5

ヨコ900 mm / 35.46"以上

片面

なし

トリマーユニット TU-510のサブトレイ

フェイスアップ
