カード断裁の前に
概要
トリマーユニット TU-510で用紙をカードサイズに断裁する場合は、事前に以下の内容を確認し、必要に応じてセパレーター JS-507の設定を変更してください。
1. カードのタテサイズ
カードのタテサイズが85 mm / 3.35"かそれ以上の大きさかに応じて、仕切り板の位置を変更します。
詳しくは、以下の手順をごらんください。
2. カード断裁の列数
カード断裁の設定に応じて、仕切り板の位置を1列、2列または3列に切替えます。
詳しくは、以下の手順をごらんください。
手順（セパレーター JS-507内部の仕切り板の位置を変更する）
1
トリマーユニット TU-510のトリマーユニット右扉とトリマーユニット左扉を開きます。
2

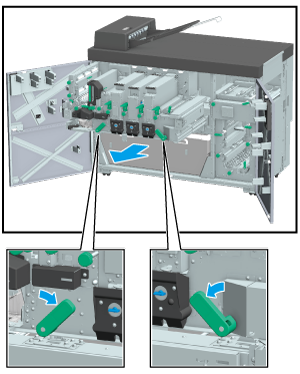

レバー［TU4］を左に、レバー［TU5］を右にそれぞれ倒し、搬送架台を引出します。
3

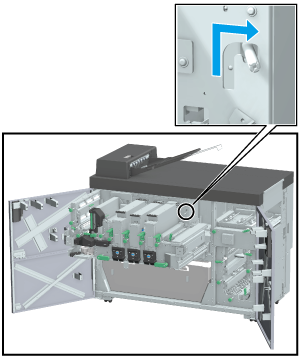

ロックレバー［TU6］を図のように動かし、搬送架台を固定します。
4

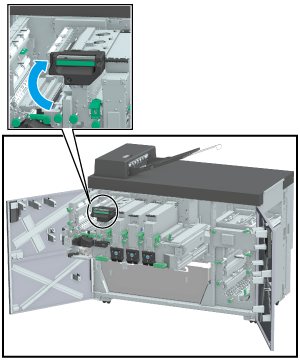

レバー［TU18］を持って、CD断裁ユニットを左上に開きます。
5
レバー［TU20］を左に開きます。
6
レバー［JS1］を左に開きます。
7

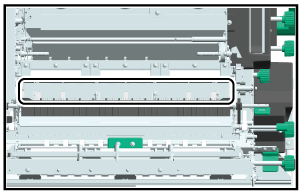

仕切り板（4枚）の位置を変更します。
名刺サイズがタテ85 mm / 3.35"の場合は、搬送経路の中心方向へ仕切り板を移動します。
名刺サイズがタテ86 mm / 3.39"以上の場合は、搬送経路の外側方向へ仕切り板を移動します。
8
レバー［JS1］とレバー［TU20］を閉じ、レバー［TU18］を持って、CD断裁ユニットを元の位置に戻します。
9
ロックレバー［TU6］を元の位置に戻します。
10
搬送架台を押し込んで元の位置に戻し、レバー［TU4］を右に、レバー［TU5］を左にそれぞれ戻します。
11
トリマーユニット右扉とトリマーユニット左扉を閉めます。
手順（カードトレイの仕切り板の位置を変更する）
1
トリマーユニット TU-510のカードトレイ扉を開き、カードトレイを取出します。
2
カードトレイの仕切り板（4枚）のうち、中央の2枚を移動します。
名刺サイズがタテ85 mm / 3.35"の場合は、搬送経路の中心方向へ仕切り板を移動します（外側の+マークだけが見える状態）。
名刺サイズがタテ86 mm / 3.39"以上の場合は、搬送経路の外側方向へ仕切り板を移動します（内側の+マークだけが見える状態）。
3
カードトレイを元の位置に戻し、カードトレイ扉を閉めます。
手順（仕切り板の位置を1列、2列または3列に切替える）
重要
- 作業の前に、必ずトリマーユニット TU-510のすべての扉が閉まっていることを確認してください。
1

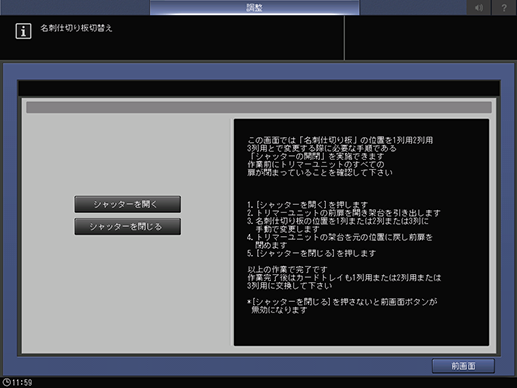

[機械状態]画面で[調整]を押し、[フィニッシャー調整] - [トリマーユニット調整] - [名刺仕切り板切替え]を開きます。
2
[シャッターを開く]を押します。
3
手順（セパレーター JS-507内部の仕切り板の位置を変更する）の手順1 ～ 手順6を参照し、搬送架台を引出してセパレーター JS-507を開きます。
4
セットされている仕切り板を一度すべて取りはずします。
仕切り板を1列に切替える場合は、手順5に進みます。
仕切り板を2列または3列に切替える場合は、手順6に進みます。
仕切り板を1列に切替える場合で、仕上りサイズが293.1 mm ～ 330.2 mm / 11.54" ～ 13"のときは、手順7に進みます。仕切り板の取付けは不要です。
5
仕上りサイズに応じて、仕切り板を1列の位置に取付けます。

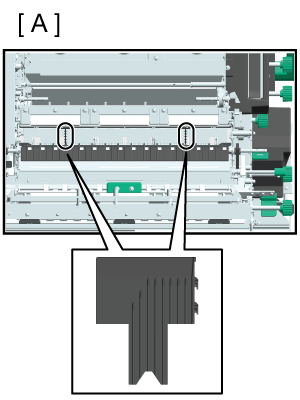

仕上りサイズが200 mm / 7.87"以下の場合は、図Aのように仕切り板（2枚）を取付けます。
仕上りサイズが200.1 mm ～ 293 mm / 7.88" ～ 11.54"の場合は、図Bのように仕切り板（2枚）を取付けます。
仕上りサイズが293.1 mm ～ 330.2 mm / 11.54" ～ 13"の場合は、仕切り板の取付けは不要です。
手順7に進みます。
6
仕切り板を2列または3列の位置に取付けます。

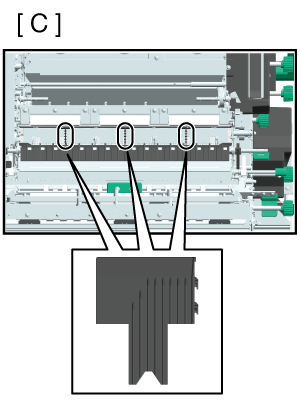

2列に切替える場合は、図Cのように仕切り板（3枚）を取付けます。

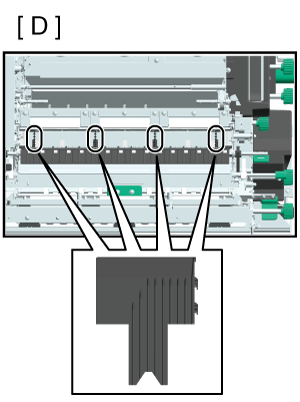

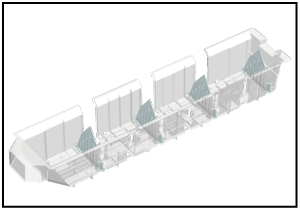

3列に切替える場合は、図Dのように仕切り板（4枚）を取付けます。
7
手順（セパレーター JS-507内部の仕切り板の位置を変更する）の手順8 ～ 手順11を参照し、搬送架台を元の位置に戻します。
8
タッチパネルで[シャッターを閉じる]を押します。
9
トリマーユニット TU-510のカードトレイ扉を開き、カードトレイを取出します。
10
カードトレイを1列用、2列用または3列用に交換して元の位置に戻し、カードトレイ扉を閉めます。
重要
- 仕切り板の変更作業が難しい場合は、サービス実施店にお問い合わせください。
参考
- カードトレイは1列用、2列用または3列用のそれぞれで準備が必要です。詳しくは、サービス実施店にお問い合わせください。
