用紙測定 | メディアセンサーとは

メディアセンサーとは

メディアセンサーの主な機能は以下のとおりです。

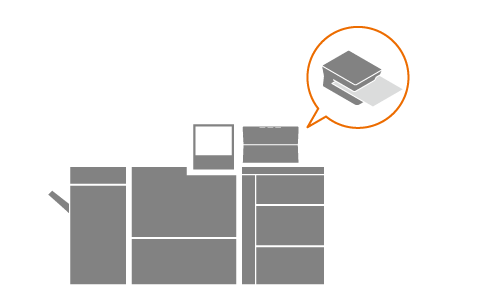

メディアセンサーとは、オプションのインテリジェントメディアセンサー IM-101を指します。

インテリジェントメディアセンサー IM-101は用紙を測定するオプションです。印刷に使用する用紙を挿入することで、用紙の種類や坪量などの特性を測定できます。

重要

インテリジェントメディアセンサー IM-101の上に物を置いたり、以下のような場所に設置したりすると、故障の原因になることがあります。

重要

本体の電源がONの状態でオプションのインテリジェントメディアセンサー IM-101の接続ケーブルの接続や解除を行うと、故障の原因となります。本体との接続および解除は、必ず本体の副電源スイッチがOFFの状態で行ってください。

参考

インテリジェントメディアセンサー IM-101の設置について詳しくは、サービス実施店にお問い合わせください。また、設置場所の移動や取りはずしについてもサービス実施店にお問い合わせください。

参照

インテリジェントメディアセンサー IM-101を使用した用紙の測定は、以下の項目から行えます。

インテリジェントメディアセンサー IM-101の状態は状態表示ランプで確認できます。

POWER（電源状態／左）ランプ	READY（動作ステータス／中央）ランプ	ERROR（エラー／右）ランプ
青色点灯：通電状態	青色点灯：測定可能	橙色点灯：エラー発生
消灯：非通電状態	黄緑色点灯：測定中	消灯：正常

以下のようなエラーメッセージがタッチパネルに表示された場合は、その指示に従って操作してください。

エラーメッセージ	対処方法
[用紙の測定中にエラーが発生しました再測定して下さい]	ダイアログを閉じたあと、再測定します。
[メディアセンサーから用紙を引き抜いて下さい]	インテリジェントメディアセンサー IM-101から用紙を引き抜きます。また、用紙の読取りセンサー部分に異物などが入っていないか確認します。
[メディアセンサーを検知できません]	インテリジェントメディアセンサー IM-101と本体とを再接続するには、必ず以下の順番で接続してください。 1. 電源ケーブルを接続する 2. USBケーブルを接続する USBケーブルを先に接続すると、エラーが解消されない場合があります。
[電源ケーブル抜けを検知しました電源ケーブルを接続した後、USBケーブルを再度接続して下さい]
