[PFUエアーブロー調整]
概要
ペーパーフィーダーユニット PF-707mを装着している場合に、エアーブローの条件を変更して、給紙トレイにセットされた用紙に空気を吹付けます。
ペーパーフィーダーユニット PF-707mのエアー吹出し口から吹出すエアーによって、セットした用紙をさばいて給送をスムーズに行います。
用紙によっては、スムーズな給送が得られず、紙づまりを起こすことがあります。このような場合は、手動でエアーブローの条件を変更してください。給紙トレイのエアー吹出し確認窓からライトを照らして、給紙トレイ内のエアー風量を確認しながら、手動で調整できます。
重要
- [PFUエアーブロー調整]はデフォルトでは表示されません。設定する場合は、サービス実施店にお問い合わせください。
- トレイ3やトレイ6、トレイ9はエアー吹出し確認窓から内部を確認することができません。それ以外の給紙トレイを手動で調整してから値を設定してください
仕様
カテゴリー | 調整／メンテナンス | |||
場所 | 本体 | タッチパネル | ||
プリンタードライバー | - | |||
アプリケーション | - | |||
必要なオプション | ペーパーフィーダーユニット PF-707m | |||
必要なアイテム | - | |||

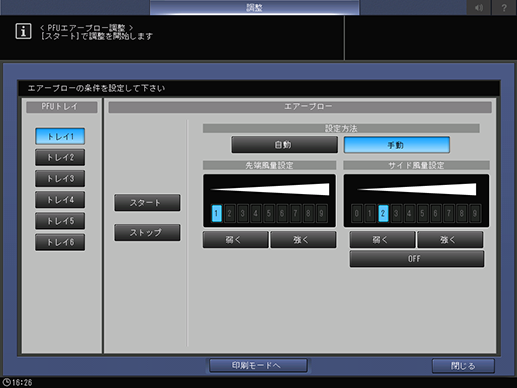

設定項目 | [PFUトレイ] | 調整する給紙トレイを選択します。 | ||
[スタート] | 調整用のエアー吹出しを開始します。 | |||
[ストップ] | 調整用のエアー吹出しを停止します。 | |||
[自動] | [エアーブロー]の強さを自動で設定します。 | |||
[手動] | [エアーブロー]の強さを手動で設定します。[先端風量設定]と[サイド風量設定]をそれぞれ設定できます。 | |||
[先端風量設定] | [弱く] | 先端風量が弱くなります。 | ||
[強く] | 先端風量が強くなります。 | |||
[サイド風量設定] | [弱く] | サイド風量が弱くなります。 | ||
[強く] | サイド風量が強くなります。 | |||
[OFF] | サイド風量がOFFになります。 | |||
[印刷モードへ] | 調整に使用するサンプルを出力します。 | |||
[閉じる] | 1つ前の画面に移動します。 | |||
備考 | - | |||
参照 | - | |||
画面へのアクセス | タッチパネル - [機械状態] - [調整] - [PFUエアーブロー調整] | |||
手順（[自動]で調整する）
1
調整する給紙トレイを選択します。
2
[自動]を押します。
3
[スタート]を押します。
エアー吹出しを開始します。
4
[ストップ]を押します。
エアー吹出しを停止します。
5
[印刷モードへ]を押します。
調整対象の給紙トレイが自動で選択されます。
6
操作パネルのスタートを押します。
エアー吹出し確認窓から用紙の給送性を確認します。
7
[印刷モード終了]を押します。
8
目的の結果が得られるまで、手順3 ～ 手順7を繰返します。
手順（[手動]で調整する）
1
調整する給紙トレイを選択します。
2
[手動]を押します。
3
[スタート]を押します。
エアー吹出しを開始します。
4
[先端風量設定]で先端エアー吹出し口のエアー風量を調整します。
エアー吹出し確認窓で用紙の浮量を確認しながら調整します。
[弱く]を押すと先端風量が弱くなり、薄紙の給送性が改善されることがあります。[強く]を押すと先端風量が強くなり、厚紙の給送性が改善されることがあります。
5
[サイド風量設定]で側面エアー吹出し口のエアー風量を調整します。
エアー吹出し確認窓で用紙の浮量を確認しながら調整します。
[弱く]を押すとサイド風量が弱くなり、薄紙の給送性が改善されることがあります。[強く]を押すとサイド風量が強くなり、厚紙の給送性が改善されることがあります。サイド風量をOFFにするときは、[OFF]を選択します。
6
[ストップ]を押します。
エアー吹出しを停止します。
7
[印刷モードへ]を押します。
調整対象のトレイが自動で選択されます。
8
操作パネルのスタートを押します。
エアー吹出し確認窓から用紙の給送性を確認します。
9
[印刷モード終了]を押します。
10
目的の結果が得られるまで、手順3 ～ 手順9を繰返します。
