[くるみ製本]とは

出力した用紙を束ねて背に糊を付け、表紙でくるんで製本することをくるみ製本といいます。

少し厚めの表紙を使用することで簡易的な書籍の形状になります。

枚数の多い資料を冊子のように作成したい場合に便利です。

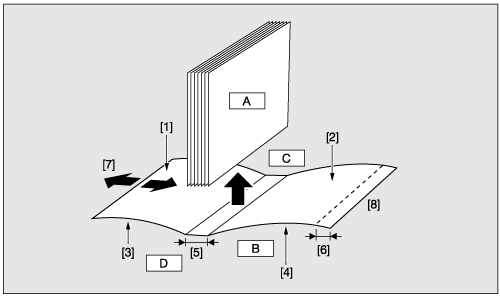

くるみ製本の仕上りイメージ
A：本身 B：表紙 C：天 D：地	［1］オモテ表紙の裏側 ［2］ウラ表紙の裏側 ［3］オモテ表紙の表側 ［4］ウラ表紙の表側 ［5］背表紙幅 ［6］表紙断裁 ［7］表紙先端位置調整 ［8］左とじ（右とじは天地が逆）

重要

• [くるみ制限枚数設定]で設定されている最小枚数に満たない場合または最大枚数を超える場合、表紙にくるまれない状態で印刷されます。[くるみ制限枚数設定]について詳しくは、[くるみ制限枚数設定]をごらんください。

参考

本身のサイズが[8.5e11v]の用紙の場合、以下の給紙トレイから給紙された表紙で製本すると最大厚さが30 mm / 1.18"より少なくなります。

• 本体トレイ
• ペーパーフィーダーユニット PF-602m
• ペーパーフィーダーユニット PF-707m
• マルチ手差し給紙ユニット MB-508
• マルチ手差し給紙ユニット MB-509
• 大容量給紙ユニット LU-202m
• 大容量給紙ユニット LU-202XLm

参考

最大厚さは以下の数値に設定されます。

• [表紙断裁]が[なし]の場合：460 mm - (216 mm e 2)= 28 mm
• [表紙断裁]が[あり]の場合：460 mm - (216 mm e 2) -（切り量3 mm）= 25 mm

参考

本身のサイズが[8.5e11v]で、最大厚さ以上の厚さの製本をする場合は、以下の給紙トレイから給紙してください。

• くるみ製本機 PB-503の表紙トレイ
• ポストインサーター（折り機 FD-503）の上段トレイ／下段トレイ

以下の例を参考に用途に合わせて本身や表紙を設定してください。

-本身（偶数枚）の両面印刷だけ

原稿	オモテ表紙	本身	ウラ表紙
片面偶数 枚	なし		なし

仕上り	オモテ表紙	本身	ウラ表紙
本身出力：両面コピー 表紙印刷：なし	なし		なし

-本身（偶数枚）の両面印刷＋表紙片面印刷

原稿	オモテ表紙	本身	ウラ表紙
片面偶数枚

仕上り	オモテ表紙	本身	表紙印刷
本身出力：両面コピー 表紙印刷：あり、表紙印刷面：片面	なし

-本身（偶数枚）の両面印刷＋表紙両面印刷

原稿	オモテ表紙	本身	ウラ表紙
片面偶数枚

仕上り	オモテ表紙	本身	表紙印刷
本身出力：両面コピー 表紙印刷：あり、表紙印刷面：両面	なし

-本身（奇数枚）の両面印刷だけ

原稿	オモテ表紙	本身	ウラ表紙
片面奇数枚	なし		なし

仕上り	オモテ表紙	本身	ウラ表紙
本身出力：両面コピー 表紙印刷：なし	なし		なし

-本身（奇数枚）の両面印刷＋表紙片面印刷

原稿	オモテ表紙	本身	ウラ表紙
片面奇数枚			なし

仕上り	オモテ表紙	本身	ウラ表紙
本身出力：両面コピー 表紙印刷：あり、表紙印刷面：片面	なし

-本身（奇数枚）の両面印刷＋表紙片面印刷

原稿	オモテ表紙	本身	ウラ表紙
片面奇数枚

仕上り	オモテ表紙	本身	ウラ表紙
本身出力：両面コピー 表紙印刷：あり、表紙印刷面：片面	なし

本身は、片面や両面に印刷できます。

製本のとじ方として、左とじまたは右とじを選択できます。

本機のローパワーまたはシャットオフ設定時間が、くるみ製本機 PB-503のローパワーまたはシャットオフ設定時間となります。
