くるみ製本の表紙をセットする
概要
くるみ製本するときに使用する表紙は、以下のトレイにセットします。
- くるみ製本機 PB-503の表紙トレイ
- 本体トレイ
- ペーパーフィーダーユニット PF-602m
- ペーパーフィーダーユニット PF-707m
- 大容量給紙ユニット LU-202m
- 大容量給紙ユニット LU-202XLm
- 折り機 FD-503のポストインサーター
ここでは、くるみ製本機 PB-503の表紙トレイに表紙をセットする方法を説明します。
参考
- 表紙トレイのくるみ製本表紙の用紙設定は、[用紙設定]で行います。詳しくは、[用紙設定]をごらんください。
手順
1

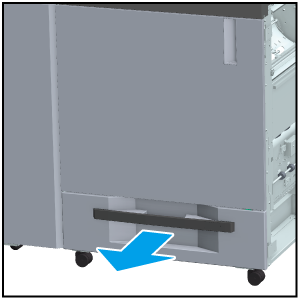

表紙トレイを引出します。
2

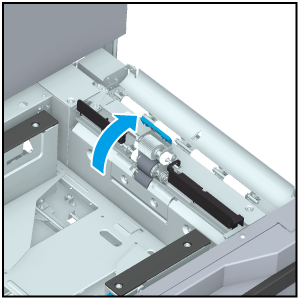

給紙ローラーを開きます。
3
オモテ面を上にして、表紙をセットします。
表紙は、トレイの給紙ローラー側に揃えるようにセットします。

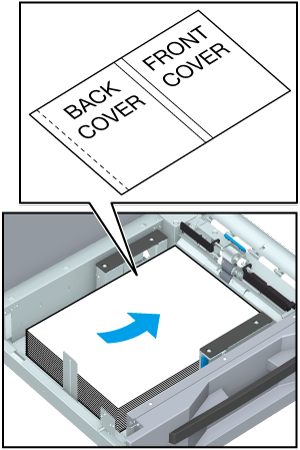

くるみ製本が左とじのとき、表紙のオモテ面を上に、表紙の天をトレイ奥側にセットします。断裁部分は、セットした表紙の左側になります。

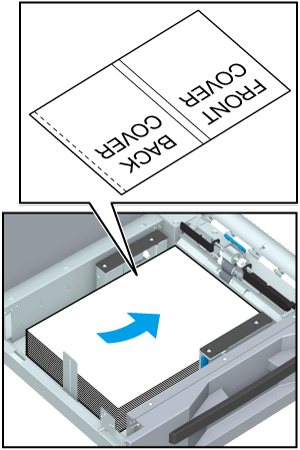

くるみ製本が右とじのとき、表紙のオモテ面を上に、表紙の天をトレイ手前側にセットします。断裁部分は、セットした表紙の左側になります。
重要

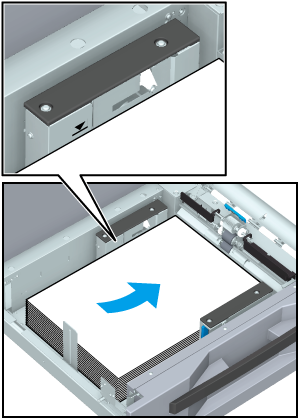

- トレイの側面ガイド板にある紙上限ラベルのラインを超えないように、表紙をセットしてください。また、エアー吹出し口にある紙押さえ板固定レバーの下に、表紙をセットしてください。
4

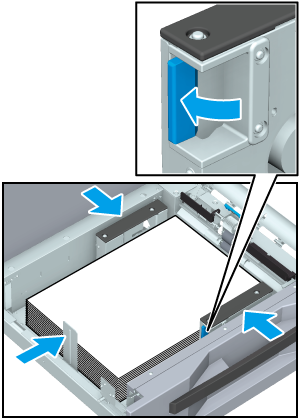

側面ガイド板および後端ストッパーを表紙に沿わせます。
手前側の側面ガイド板の側面ガイドロック解除レバーを押しながら、側面ガイド板を表紙に突当てます。
次に、後端ストッパーを表紙に突当てます。
重要
- 側面ガイド板および後端ストッパーは、確実に表紙に突当ててください。ガイド板と表紙の間に隙間があると、紙づまりの原因になります。
5
給紙ローラーを閉じます。
6
表紙トレイを奥まで確実に押込みます。
重要
- トレイは、必要以上に勢いよく戻さないでください。トレイや紙の重さなどで、機械に思わぬ衝撃が加わり、故障の原因になることがあります。
