[トーンカーブ調整]

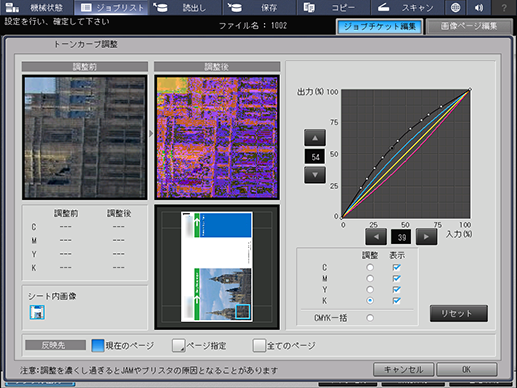

概要
トーンカーブを調整します。
CMYKごとまたはCMYK一括のトーンカーブを調整することで、全体的な明るさやコントラストなどを調整します。
参考
- 本機にマウスを接続して、マウスのドラッグ操作で調整することもできます。詳しくは、マウスで操作するをごらんください。
仕様
カテゴリー | プリントワークフロー、コピー／スキャン | |||
場所 | 本体 | タッチパネル | ||
プリンタードライバー | - | |||
アプリケーション | - | |||
必要なオプション | - | |||
必要なアイテム | - | |||
設定項目 | プレビュー画面 | [調整前] | トーンカーブ調整前の画像がプレビュー表示されます。 | |
[調整後] | トーンカーブ調整後の画像がプレビュー表示されます。 プレビューは[ｵﾌﾞｼﾞｪｸﾄ]を[一括]とした場合を参考として表示します。 | |||
CMYK値：[調整前]/[調整後] | プレビュー画像上で選択した箇所の調整前後のCMYK値が表示されます。 | |||
[シート内画像] | 2 in 1などの集約画像ページデータの場合、それぞれの集約画像が表示されます。選択した画像がプレビュー画面に表示されます。 | |||
サムネイル画面 | 画像ページの全体図が表示されます。 | |||
トーンカーブ調整画面 | トーンカーブが表示されます。 トーンカーブの調整点（-）の位置を移動して調整します。 | |||
[出力(%)] | CMYK各色の出力濃度（%）が表示されます。 | |||
[入力(%)] | CMYK各色の入力濃度（%）が表示されます。 | |||
[調整] | トーンカーブを調整する色（C / M / Y / K）を選択します。 | |||
[表示] | チェックボックスにチェックをいれた色（C / M / Y / K）のトーンカーブを、トーンカーブ調整画面に表示します。チェックをはずすとトーンカーブが非表示になります。 | |||
[CMYK一括] | CMYKのトーンカーブを一括で調整します。 各色のトーンカーブの調整がリセットされます。 | |||
[リセット] | 調整内容がすべてリセットされます。 | |||
備考 | - | |||
参照 | - | |||
画面へのアクセス | タッチパネル - [ｼﾞｮﾌﾞﾘｽﾄ] - [一時保存ジョブ] - [ｼﾞｮﾌﾞﾁｹｯﾄ] - [ジョブチケット編集] - [トーンカーブ調整] | |||
タッチパネル - [ｼﾞｮﾌﾞﾘｽﾄ] - [一時保存ジョブ] - [ページ編集] - [ジョブチケット編集] - [トーンカーブ調整] | ||||
手順
1
調整する色を選択します。
[調整]のラジオボタンを押すと、右隣の[表示]にチェックが入り、トーンカーブが表示されます。
トーンカーブは複数同時に表示できます。

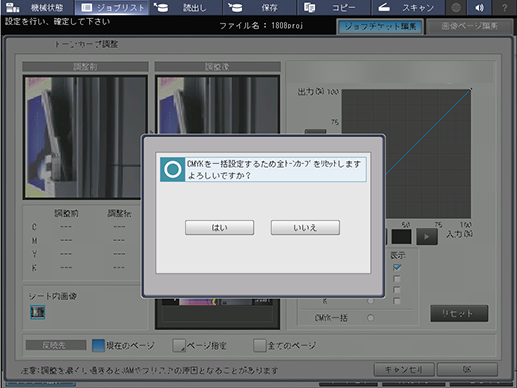

トーンカーブを一括で調整するときは、[CMYK一括]を押します。確認画面で、[はい]を押します。
2
トーンカーブを調整します。
トーンカーブ上の調整する箇所を押すと、調整点（-）が作成されます。
トーンカーブ調整画面の[入力(%)]または[出力(%)]の[,]／[+]や[*]／[)]を押して調整点の位置を設定します。
1色のトーンカーブ上に調整点は17点まで作成できます（入力0%、100%の2点を含む）。
選択した調整点が調整対象となり、黒丸（-）で表示されます。それ以外の調整点は白丸（.）で表示されます。
調整したトーンカーブを元に戻す場合は、[リセット]を押します。
3

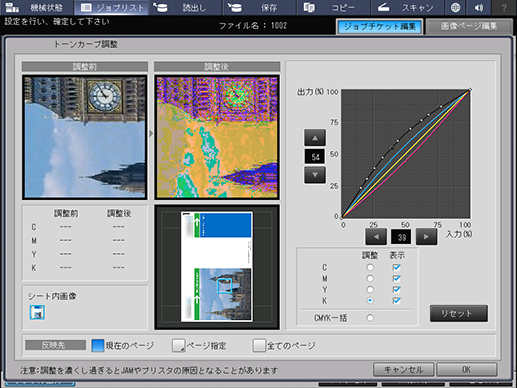

プレビュー画面で[調整前]と[調整後]の画像を確認します。
サムネイル上を選択すると、青色の枠が表示され、プレビュー画面の[調整前]、[調整後]に拡大表示されます。
本機にマウスを接続している場合、[調整前]、[調整後]のプレビュー画像上をクリックすると、その位置のCMYK値に対応する箇所がトーンカーブ上に黒丸で表示されます。プレビュー画像上の特定部分のトーンカーブを変更したいときに便利です。
4
[反映先]を選択します。
詳しくは、[反映先]をごらんください。
5
[OK]を押します。
