[FSメイントレイ交換]

排紙系オプションのメイントレイの位置を下げます。メイントレイに長尺排紙ユニットを取付けたり、取りはずしたりする場合に使用します。

重要

この機能を使用するには、以下の組合わせのオプションが必要です。

• 排紙トレイ OT-512と長尺排紙トレイユニット MK-761

重要

• 長尺排紙トレイユニット MK-761の取付けおよび取りはずしは、必ずダイアログを表示させて、メイントレイが下降したあとに行ってください。

参考

• 長尺排紙トレイユニット MK-761を取付けられるオプション構成は限定されています。詳しくは、仕様をごらんください。

ここでは、排紙トレイ OT-512に排紙延長トレイ（長尺排紙トレイユニット MK-761）を装着する手順を説明します。

1

[FSメイントレイ交換]を押します。

ダイアログが表示され、メイントレイが下降（約5 cm / 1.97"）します。

2

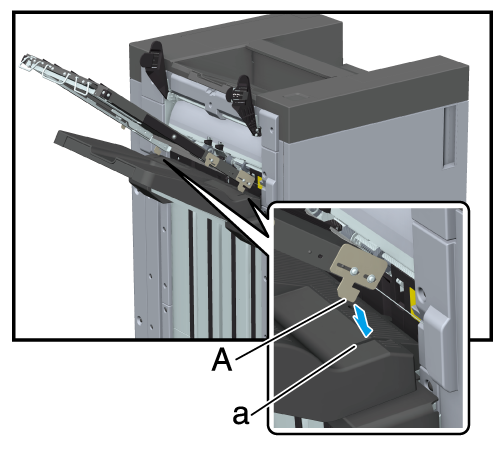

メイントレイの差込み箇所（a）に、長尺排紙トレイユニット MK-761の金具（A）を挿入します。

3

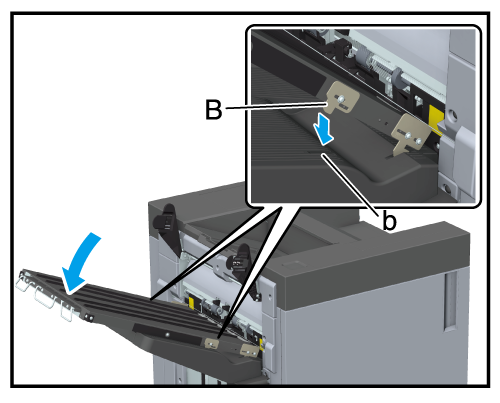

メイントレイの差込み箇所（b）に、長尺排紙トレイユニット MK-761の金具（B）を手で調整しながら挿入します。

4

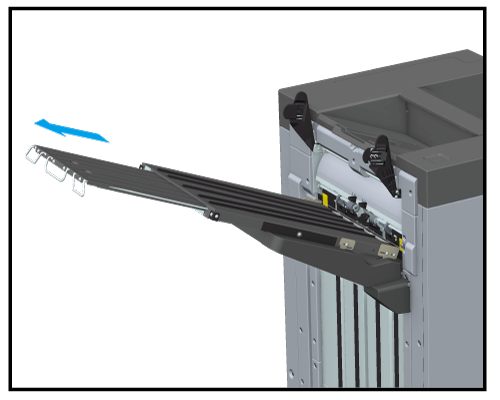

長尺排紙トレイユニット MK-761の拡張トレイを出力用紙のサイズに合わせて伸ばします。

5

ダイアログの[閉じる]を押します。

メイントレイが上昇し、元の位置に戻ります。
