Analyze
Explicación
Dependiendo de su forma de trabajo preferida, puede acceder a la herramienta "Analyze" de dos maneras.

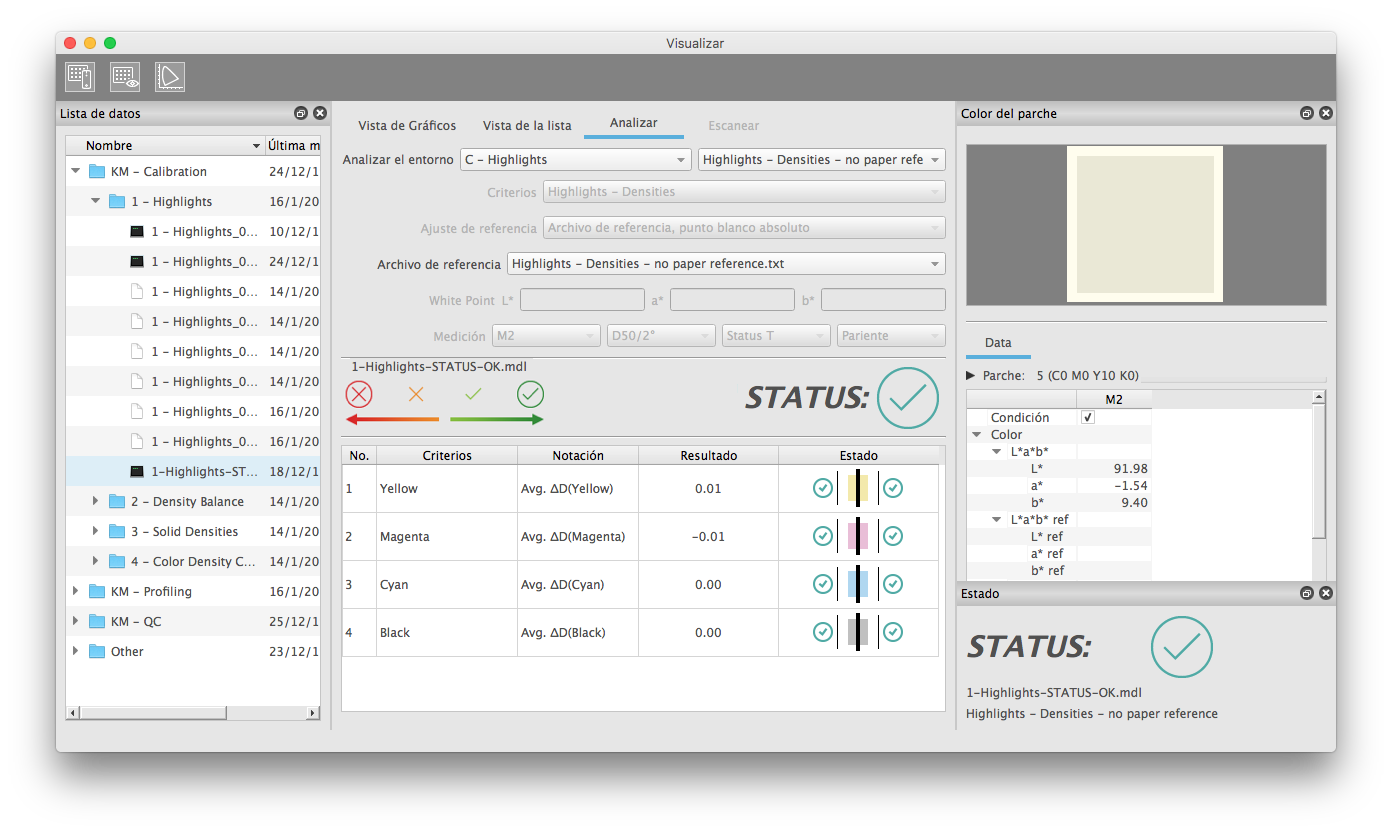

- A) En primer lugar, se puede abrir la herramienta "View" o "Measure", realizar o seleccionar un archivo de medición (.mdl) en esta herramienta y, a continuación, mostrar la pestaña "Analizar" para la evaluación.
Este es el procedimiento preferido si se desea evaluar una medición en detalle según diferentes criterios. Para ello, en la pestaña "Analizar", se proporciona la información sobre el estado y los criterios. - B) Como alternativa, puede iniciar "Analyze" directamente desde la ventana principal. A continuación, se mostrará primero la pestaña "Analizar" para seleccionar la configuración de análisis. A continuación, puede seleccionar conjuntos de datos de medición o realizar mediciones.
Este es el procedimiento preferido si se desea analizar varios conjuntos de datos de medición siguiendo una misma regla de evaluación. El estado global de una medición es de particular interés en este caso. Se muestra en la ventana separada "Estado", en paralelo a las pestañas del área principal (Vista de Gráficos, Vista de la lista, Analizar, Escanear).
El funcionamiento de la pestaña "Analizar" es idéntico en ambos casos.
En primer lugar, seleccione su ajuste de evaluación en "Analizar el entorno".La selección está dividida en dos menús para mayor claridad. Seleccione primero el tipo de evaluación a la izquierda y, a continuación, la configuración de la evaluación, incluido el archivo de referencia preseleccionado a la derecha.
En "Criterios" y "Ajuste de referencia", se muestra ahora el sistema utilizado para la evaluación y el modo en que se trata la referencia.
Si desea utilizar sus propios archivos de referencia, puede guardarlos en su carpeta de trabajo en [carpeta de trabajo actual]\System\Templates\Analyze\ReferenceFile. A continuación, aparecerán en la selección en "Archivo de referencia" de la pestaña "Analizar".
Un ajuste de evaluación también contiene los parámetros para la condición de medición, el observador, el iluminante y los parámetros de densidad. Estos ajustes se aplican automáticamente a la ventana "Color del parche" y a la pestaña "Vista de la lista", y no se pueden cambiar mientras la configuración del análisis esté activa.
