メディアセンサーとは

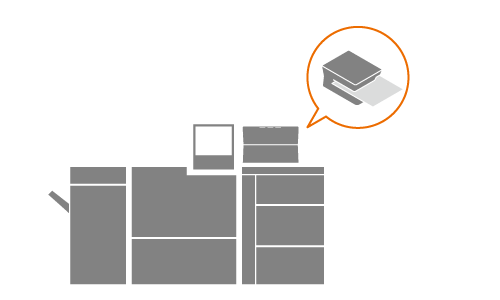

インテリジェントメディアセンサー IM-101とは
インテリジェントメディアセンサー IM-101は用紙を測定するオプションです。印刷に使用する用紙を挿入することで、用紙の種類や坪量などの特性を測定できます。
メディアセンサーの主な機能は以下のとおりです。
- 用紙種類と坪量の自動検出機能
- 登録済みの用紙プロファイルのおすすめ機能（絞込み機能）
重要
- インテリジェントメディアセンサー IM-101の上に物を置いたり、以下のような場所に設置したりすると、故障の原因になることがあります。
- 水平ではなく、落下するおそれがある不安定な場所
- 直射日光が当たる場所
重要
- 本体の電源がONの状態でオプションのインテリジェントメディアセンサー IM-101の接続ケーブルの接続や解除を行うと、故障の原因となります。本体との接続および解除は、必ず本体の副電源スイッチがOFFの状態で行ってください。
参考
- インテリジェントメディアセンサー IM-101の設置について詳しくは、サービス実施店にお問い合わせください。また、設置場所の移動や取りはずしについてもサービス実施店にお問い合わせください。
参照
- インテリジェントメディアセンサー IM-101で測定できる用紙について詳しくは、[用紙測定]とはをごらんください。
- インテリジェントメディアセンサー IM-101の仕様について詳しくは、インテリジェントメディアセンサー IM-101をごらんください。
用紙の測定について
インテリジェントメディアセンサー IM-101を使用した用紙の測定は、以下の項目から行えます。
- [用紙測定]
- [用紙設定]
- [用紙条件登録/削除]
インテリジェントメディアセンサー IM-101の状態を確認する
インテリジェントメディアセンサー IM-101の状態は状態表示ランプで確認できます。
POWER（電源状態／左）ランプ | READY（動作ステータス／中央）ランプ | ERROR（エラー／右）ランプ |
|---|---|---|
青色点灯：通電状態  | 青色点灯：測定可能  | 橙色点灯：エラー発生  |
消灯：非通電状態  | 黄緑色点灯：測定中  | 消灯：正常 |
以下のようなエラーメッセージがタッチパネルに表示された場合は、その指示に従って操作してください。
エラーメッセージ | 対処方法 |
|---|---|
[用紙の測定中にエラーが発生しました 再測定して下さい] | ダイアログを閉じたあと、再測定します。 |
[メディアセンサーから 用紙を引き抜いて下さい] | インテリジェントメディアセンサー IM-101から用紙を引き抜きます。また、用紙の読取りセンサー部分に異物などが入っていないか確認します。 |
[メディアセンサーを検知できません] | インテリジェントメディアセンサー IM-101と本体とを再接続するには、必ず以下の順番で接続してください。 1. 電源ケーブルを接続する 2. USBケーブルを接続する USBケーブルを先に接続すると、エラーが解消されない場合があります。 |
[電源ケーブル抜けを検知しました 電源ケーブルを接続した後、USBケーブルを再度接続して下さい] |
