マルチ手差し給紙ユニット MB-510 / マルチ手差し給紙ユニット MB-511に長尺給紙トレイユニット MK-760を取付ける

マルチ手差し給紙ユニット MB-510 / マルチ手差し給紙ユニット MB-511に長尺給紙トレイユニット MK-760を取付けます。

長尺用紙がセットできるようになります。

1

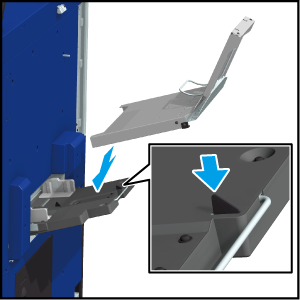

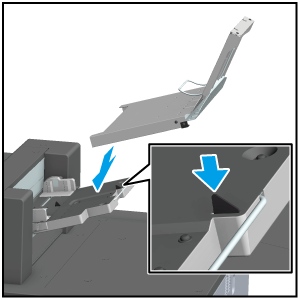

マルチ手差し給紙ユニット MB-510 / マルチ手差し給紙ユニット MB-511の用紙検知センサーを押し下げるように、少し右上から長尺給紙トレイユニット MK-760を取付けます。

2

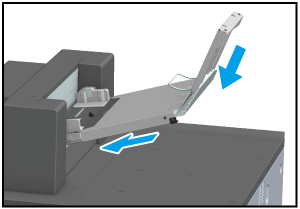

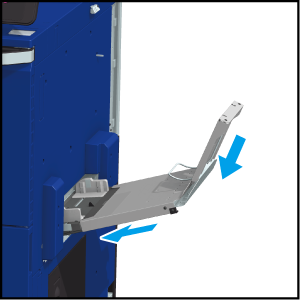

取付けた長尺給紙トレイユニット MK-760を本機側へ押し込みます。

3

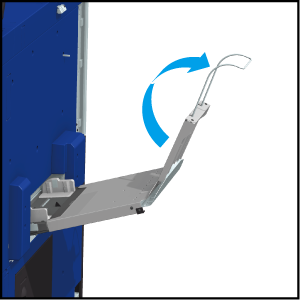

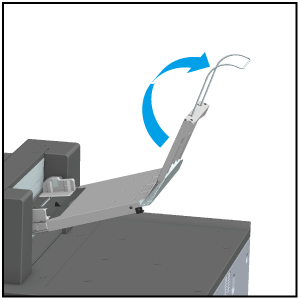

エクステンションガイドを伸ばします。

4

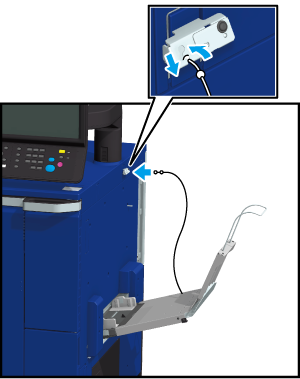

ワイヤーロープの先端（ボール金具）を本体金具へ引っ掛けます。

• マルチ手差し給紙ユニット MB-511の場合は、ワイヤーロープの取付けは不要です。

5

長尺給紙トレイユニット MK-760の取付けが完了します。
