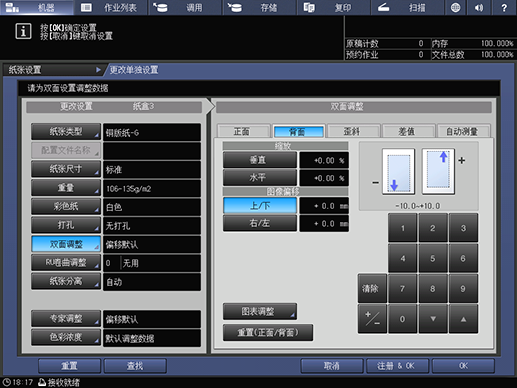

[背面]
概述
调整在背面上打印图像的缩放和位置。
首先调整正面的[缩放]和[图像偏移]，然后调整背面以适合正面。
这在进行双面调整后进行精确调整时非常有用。
规格
类别 | 复印/扫描 | |||
位置 | 主机 | 触摸面板 | ||
打印机驱动程序 | - | |||
应用 | - | |||
所需的选购件 | - | |||
所需项目 | - | |||
设置项目 | [缩放] | [垂直] | 调整横向的打印倍率。 范围：-1.00 至 +1.00 | |
[水平] | 调整进纸方向的打印倍率。 范围：-0.80 至 +0.80 | |||
[图像偏移] | [上/下] | 调整图像的上/下位置。 范围：-10.0 至 +10.0 | ||
[右/左] | 调整图像的右/左位置。 范围：-3.0 至 +3.0 | |||
[图表调整] | 根据输出图表中显示的数字值调整正面和背面的位置。有关详细信息，请参见[图表调整]（[正面] / [背面]）。 | |||
[重置(正面/背面)] | 重置[正面]和[背面]设置。 | |||
数字键盘 | 用于输入数字值。 | |||
[清除] | 将输入的数值恢复为"0"。 | |||
备注 | - | |||
参考 | - | |||
画面访问 | 触摸面板 - [机器] - [双面调整] - [背面] | |||
触摸面板 - [机器] - [纸张设置] - [新设置] - [双面调整] - [背面] | ||||
触摸面板 - [机器] - [纸张设置] - [更改设置] - [双面调整] - [背面] | ||||
触摸面板 - [机器] - [注册/删除纸张设置] - [添加/编辑] - [双面调整] - [背面] | ||||
步骤
1
调整在背面上打印图像的缩放和位置。
调整前准备测试图表检查正面和背面之间的错位。为了方便使用，设置参考点以在测试图表上测量缩放比率或位置。
将测试图表与调整后输出的图表进行对比，然后检查缩放比率和错位。
2

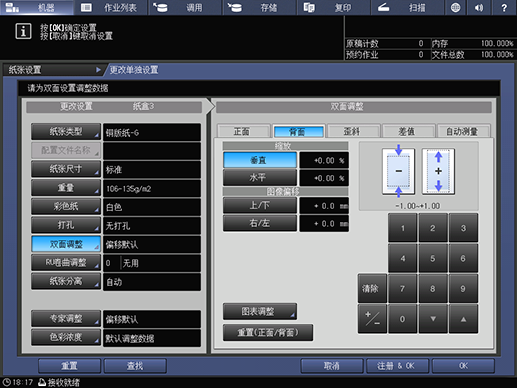

按[垂直]。
3
使用屏幕上的数字键盘或控制面板的数字键盘输入数字值。
使用[+ / -]选择正值或负值。
若要放大打印图像，输入正值；若要缩小打印图像，输入负值。
调整范围：[-1.00~+1.00]
4
按[水平]。
5
使用屏幕上的数字键盘或控制面板的数字键盘输入数字值。
使用[+ / -]选择正值或负值。
若要放大打印图像，输入正值；若要缩小打印图像，输入负值。
调整范围：[-0.80~+0.80]
6
按[上/下]。
7
使用屏幕上的数字键盘或控制面板的数字键盘输入数字值。
使用[+ / -]选择正值或负值。
若要向上移动打印图像，输入正值；若要向下移动打印图像，输入负值。
调整范围：[-10.0~+10.0]
8

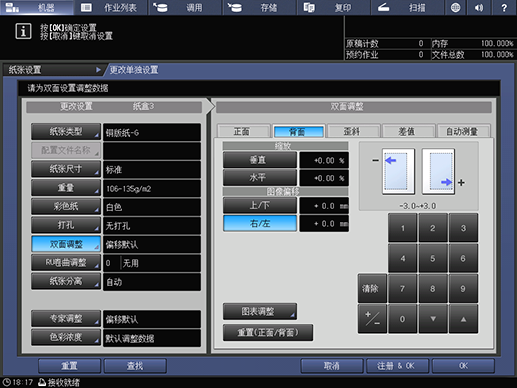

按[右/左]。
9
使用屏幕上的数字键盘或控制面板的数字键盘输入数字值。
使用[+ / -]选择正值或负值。
若要将打印图像移动到右侧，输入正值；若要将打印图像移动到左侧，输入负值。
调整范围：[-3.0~+3.0]
10
输出背面的图表。
将输出图表与调整表进行对比。确认缩放比率和背面上的错位已改善。
重复步骤 2 至 9，直到得到所需的结果。
