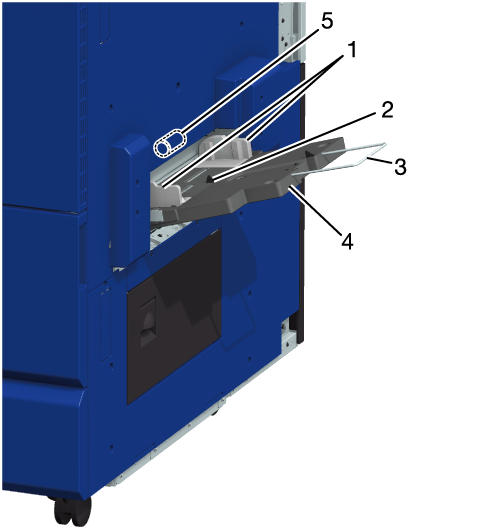

1

側面ガイド（2箇所）

セットした用紙の両側面に沿わせます。

2

用紙検知センサー

セットした用紙の有無を検知します。

3

補助ガイド

大きなサイズの用紙をセットするときに引出します。

4

手差しトレイ

右に開いて、用紙をセットします。

5

ピックアップローラー

本体に用紙を送ります。

名称

マルチ手差し給紙ユニット MB-510

形式

バイパス給紙トレイ

給紙容量

250枚（80 g/m² / 21 lb Bond、積載高さ27.5 mm / 1.08"）

以下の場合は1枚。

塗工紙

エンボス紙

封筒

用紙サイズ

定形サイズ：SRA3 w、A3 w、B4 w、SRA4 w/v、A4 w/v、B5 w/v、A5 w/v、B6 w、A6 w、郵政はがき w、13 e 19 w、12 e 18 w、11 e 17 w、8.5 e 14 w、9 e 11 v、8.5 e 11 w/v、5.5 e 8.5 w、8 e 13 w、8K w、16K w/v

不定形サイズ：タテ100 mm ～ 330.2 mm、ヨコ148 mm ～ 487.7 mm / タテ3.94" ～ 13"、ヨコ5.83" ～ 19.2"

インデックス紙：A4T v、8.5 e 11T v

B系列用紙は、初期設定でJIS規格サイズに設定されています。JIS/ISOの切替えについては、サービス実施店にお問い合わせください。

検知できる定形サイズを変更できます。また、[設定メニュー]画面でKサイズの使用を選択して、Kサイズを検知できます。詳しくは、[Kサイズ]をごらんください。

用紙種類

普通紙、色紙、上質紙、カラー用紙、塗工紙G、塗工紙M、郵政はがき、インデックス紙、ラベル紙、OHPシート、エンボス紙、封筒

用紙坪量

62 g/m² ～ 350 g/m² / 16 lb Bond ～ 93 lb Bond

※301 g/m² ～ 350 g/m² / 82 lb Bond ～ 93 lb Bond はA3 w ～ SRA3 w 限定。

大きさ

528 mm（幅）^*1e 586 mm（奥行） e 280 mm（高さ）^*2 / 20.79"（幅）^*1e 20.07"（奥行） e 11.02"（高さ）^*2

*1：給紙時。収納時は245 mm / 9.65"。

*2：収納時。通紙時は203 mm / 7.99"。

質量

6.0 kg / 13.23 lb

電源

本体から供給

最大消費電力

DC：28 W 以下
