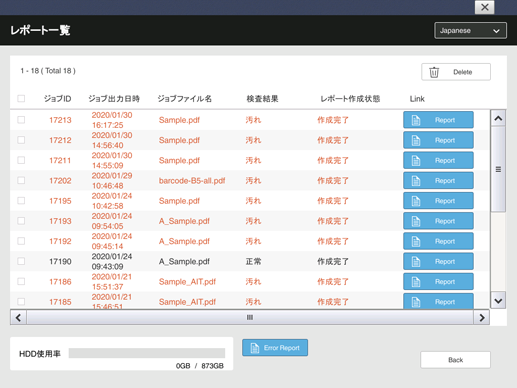

自動検品レポートの一覧が表示されます。
該当の自動検品レポートを選択すると、内容を確認できます。
[レポート一覧]では、以下の項目を確認できます。
項目名 | 概要 |
---|---|
[ジョブID] | 自動検品を行ったジョブのIDです。 |
[ジョブ出力日時] | ジョブを出力した日時です。 |
[ジョブファイル名] | 自動検品を行ったジョブのファイル名です。 |
[検査結果] | 自動検品の結果です。 基準外画像が発生した場合は、その要因が表示されます。 |
[レポート作成状態] | レポートの作成状況が確認できます。作成が完了していない場合、[Report]で詳細が確認できません。 |
カテゴリー | 調整/メンテナンス | ||
場所 | 本体 | タッチパネル | |
プリンタードライバー | - | ||
アプリケーション | - | ||
必要なオプション | 以下のすべてのオプションが必要です。 インテリジェントクオリティオプティマイザー IQ-501 紙面検査ユニット UK-301 中継搬送ユニット RU-702 ビデオインターフェイスキット VI-514 ビデオインターフェイスキット VI-515 | ||
必要なアイテム | - | ||
設定項目 | [Japanese]/[English] | 表示言語を選択します。押すと表示されるメニューリストから選択します。 | |
[Delete] | チェックボックスにチェックを入れたジョブのレポートを削除します。 | ||
[チェックボックス] | 削除したいジョブにチェックを入れます。 | ||
[Report] | [基準内画像]と[基準外画像]を確認する画面が表示されます。 | ||
[Error Report] | ジョブの実行中に発生したエラーのレポートリストが表示されます。 レポートはPDFで出力され、ジョブが完了したら自動的に削除されます。 エラーが発生していない場合は表示されません。 | ||
[Back] | 画像を選択せず、1つ前の画面に戻ります。 | ||
備考 | - | ||
参照 | - | ||
画面へのアクセス | タッチパネル -[機械状態] - [自動検品レポート] |

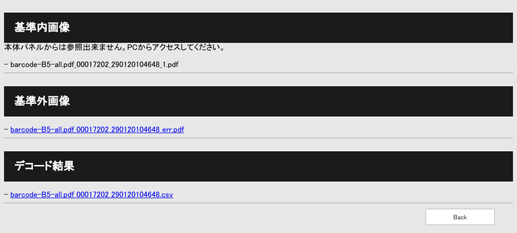

[基準内画像]と[基準外画像]を確認する画面が表示されます。

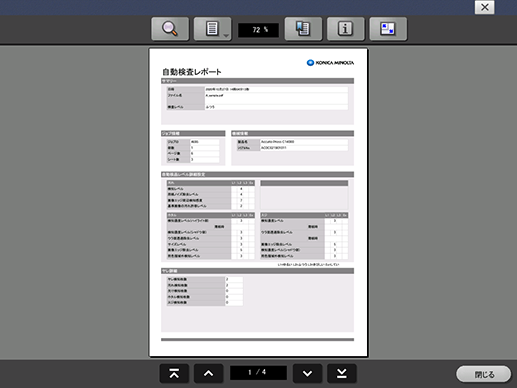

自動検品レポートが表示されます。
[基準内画像]:検品レベルを満たした出力物のレポートです。タッチパネルでは表示や保存ができません。ブラウザーからアクセスして確認してください。
[基準外画像]:検品レベルを満たさなかった出力物のレポートです。
[デコード結果]:数字/バーコードのデコード結果のレポートです。ブラウザーからアクセスして確認してください。
基準外箇所のリストが表示されます。
キー種類 | 説明 |
---|---|
![]() | レポート内を文字検索します。該当箇所があれば、緑のマーカーで表示されます。 |
![]() | ページの表示単位を[単一]または[連続]に設定できます。 |
![]() | どのページで汚れを検知したかが表示されます。 |
![]() | ファイル名やサイズなどの情報が表示されます。 |
![]() | 拡大または縮小など画面の表示方法を変更できます。 |
画面右上の[e]を押すと[機械状態]画面に、画面右下の[閉じる]を押すと手順2の画面に戻ります。
[Result of The Inspection]について詳しくは、[レポート一覧]の手順をごらんください。

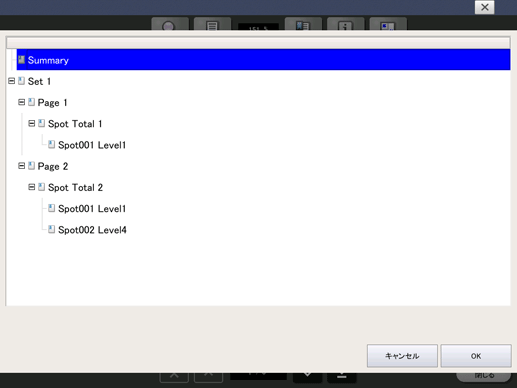

検出されたページが表示されます。
検出結果について詳しくは、[レポート一覧]をごらんください。
種類 | 説明 |
---|---|
[Set] | 基準外画像が検出された部の番号です。 |
[Page] | 基準外画像が検出されたページ番号です。 |
[Stain Total] | 汚れが検出された総数です。最大20件まで表示されます。 |
[Stain(XXX) Level(n)] | 汚れのレベル(n)が表示されます。レベルについて詳しくは、[自動検品レベル設定]をごらんください。 XXX:通し番号 |
[Omission Total] | 欠けが検出された総数です。最大20件まで表示されます。 |
[Omission(XXX) Level(n)] | 欠けのレベル(n)が表示されます。(xxxは通し番号) |
[Spot Total(n)] | 検出したホタルの件数(n)が表示されます。 |
[Spot(XXX) Level(n)] | 検出したホタルのレベル(n)が表示されます。 XXX:通し番号 |
[StreakFD Total(n)] | 検出したFDスジの件数(n)が表示されます。 |
[StreakFD(XXX)] | 検出したFDスジが表示されます。 XXX:通し番号 |
[StreakCD Total(n)] | 検出したCDスジの件数(n)が表示されます。 |
[StreakCD(XXX)] | 検出したCDスジが表示されます。 XXX:通し番号 |
[Barcode Total(n)] | バーコードまたはQRコードのエラー件数(n)が表示されます。 |
[Blank(m)] | バーコードまたはQRコードがブランクだった領域が表示されます。 m:領域番号 |
[Decode Error(m)] | バーコードまたはQRコードがデコードできなかった領域が表示されます。 m:領域番号 |
[1st/2nd Mismatch(m)] | バーコードまたはQRコードの表裏不一致が発生した領域が表示されます。 m:領域番号 |
[Sequential Check Mismatch(m)] | バーコードまたはQRコードのシーケンシャルエラーが発生した領域が表示されます。 m:領域番号 |
[Serial No.(0-9)Total(n)] | 数字のエラー件数(n)が表示されます。 |
[Blank(m)] | 数字がブランクだった領域が表示されます。 m:領域番号 |
[Decode Error(m)] | 数字がデコードできなかった領域が表示されます。 m:領域番号 |
[1st/2nd Mismatch(m)] | 数字の表裏不一致が発生した領域が表示されます。 m:領域番号 |
[Sequential Check Mismatch(m)] | 数字のシーケンシャルエラーが発生した領域が表示されます。 m:領域番号 |
[Alignment error] | 基準画像との位置合わせに失敗した場合に表示されます。 |
[csv read error] | レポートの作成に失敗した場合に表示されます。 |
[Too Many Stains] | 汚れが大量にある場合に表示されます。 |
[Too Many Spots] | ホタルが大量にある場合に表示されます。 |
[Too Many Streak] | スジが大量にある場合に表示されます。 |
