画像ムラを補正する/給紙性能を改善する
概要
文字や写真がしめる割合の高い原稿(データ)を大きなサイズの用紙に出力したとき、出力画像に画像ムラが写ることがあります。
A4 w/v、8.5 e 11 w/v以上の大きなサイズの用紙の画像ムラは、本体定着ユニットの圧着調整レバーを操作して補正できます。
また、小サイズ(搬送方向の長さが200 mm / 7.87"未満)の厚紙を印刷したときや塗工紙薄紙(100 g/m2 / 27 lb Bond未満)を印刷したときに給送性が落ちる場合、本体定着ユニットの圧着を強くして、給送性を改善できます。
手順に従って、圧着の圧力を調整してください。
- 画像ムラ補正できる出力用紙サイズは、A4 w/vまたは8.5 e 11 w/v以上です。このサイズより小さいサイズの用紙を出力するときは、定着装置の圧着調整レバーの操作はしないでください。
- 郵政はがきでの補正は、4面付きはがきの印刷の場合だけ圧着調整レバーを操作してください。郵政はがき単独印刷のときは、操作しないでください。

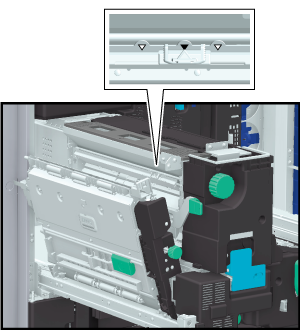

- この調整以外の目的で圧着調整レバーを動かさないでください。また、通常は、圧着調整レバーを真ん中の三角の位置にしてください。

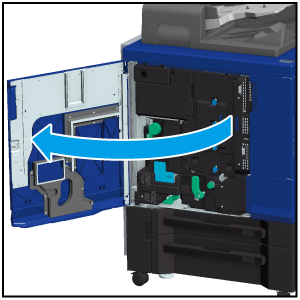

手順
2

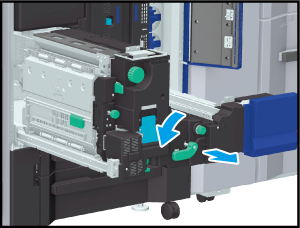

レバー[M1]を左に倒して、
定着搬送ユニットを引出します。

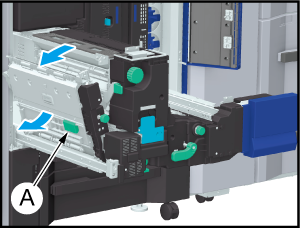

3
レバー[M6](図のA)を持上げ、
定着ユニット左カバーを左に開きます。
4

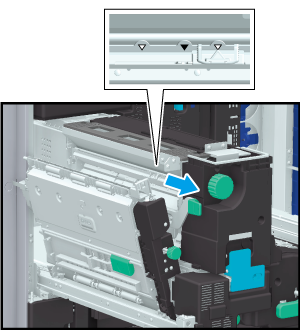

大きなサイズの用紙の画像ムラを補正するときは、
圧着調整レバーを右側にスライドして、右側の三角にレバーを合わせます。
5

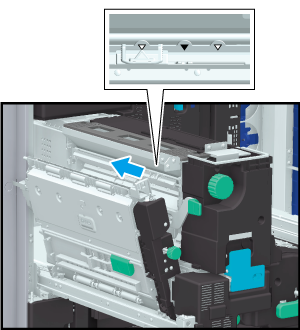

小サイズの厚紙や塗工紙薄紙を印刷したときの給送性を改善する場合は、
圧着調整レバーを左側にスライドして、左側の三角にレバーを合わせます。
6
定着ユニット左カバーを元の位置に戻します。定着搬送ユニットを元の位置に押込み、レバー[M1]を右に回して元のように立てます。
