[濃度バランスチャート出力]
概要
濃度バランスチャートを出力します。
出力した濃度バランスチャートを測色器で測定し、調整値を登録します。
重要
- 本機で設定しているスクリーンタイプを適用したチャートが出力されます。チャートを出力する前に、適切なスクリーンと用紙を選択してください。スクリーンタイプは、（管理者設定＞カスタムスクリーン）で変更できます。
参考
- インテリジェントクオリティオプティマイザー IQ-501非装着時に、スキャナー非搭載で[濃度バランス自動調整]を行った場合は、濃度バランスチャートを出力して、測色器で測定し、調整値を登録します。
- 測色器の使用方法および測色データ作成方法について詳しくは、測色器に付属のマニュアルをごらんください。
仕様
カテゴリー | プリントワークフロー、調整／メンテナンス | ||
場所 | 本体 | 操作パネル | |
プリンタードライバー | - | ||
アプリケーション | - | ||
必要なオプション | - | ||
必要なアイテム | - | ||
設定項目 | [<測色器-1 (FD-9)による測定>] | ||
[タイプ1] | 簡易測定チャート（8階調対応）を1枚出力します（推奨）。 | ||
[タイプ2] | 詳細測定チャート（16階調対応）を2枚出力します。 | ||
[<測色器-1 (i1-iSisXL)による測定>] | |||
[タイプ1] | 簡易測定チャート（8階調対応）を1枚出力します（推奨）。 | ||
[タイプ2] | 詳細測定チャート（16階調対応）を2枚出力します。 | ||
[<測色器-2 (i1-Pro/i1-Pro2)による測定>] | |||
[タイプ1] | 簡易測定チャート（1階調対応）を出力します。 | ||
[タイプ2] | 詳細測定チャート（3階調対応）を出力します（推奨）。 | ||
[<測色器-3 (FD-5 BT/MYIRO-1)による測定>] | |||
[タイプ1] | 簡易測定チャート（1階調対応）を出力します（スポット測定）。 | ||
[タイプ2] | 詳細測定チャート（3階調対応）を出力します（スポット測定）。 | ||
[タイプ3] | 詳細測定チャート（3階調対応）を出力します（ストリップ測定）（推奨）。 | ||
[印刷モードへ] | 測定に使用するチャートを出力します。 | ||
備考 | - | ||
参照 | - | ||
画面へのアクセス | 操作パネル - 設定メニュー/カウンター - [管理者設定] - [環境設定] - [エキスパート調整] - [画質調整] - [濃度バランス調整] - [濃度バランスチャート出力] | ||
手順
1
使用する測色器とタイプを選択し、[印刷モードへ]を押します。
2

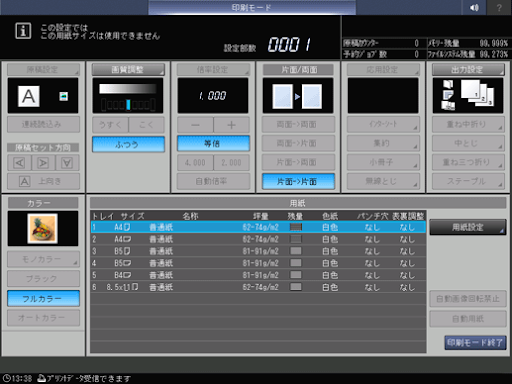

[画質調整]を押します。
3

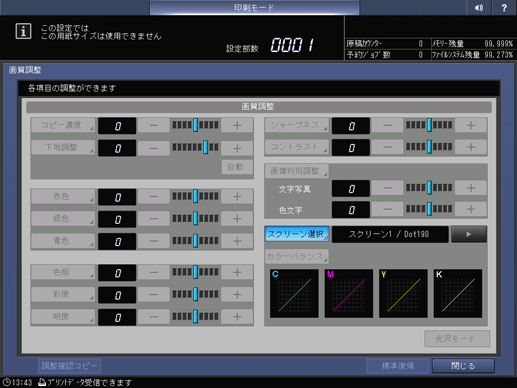

[スクリーン選択]を押します。
[スクリーン選択]の右側の[)]を押しても、スクリーンを切替えられます。
4

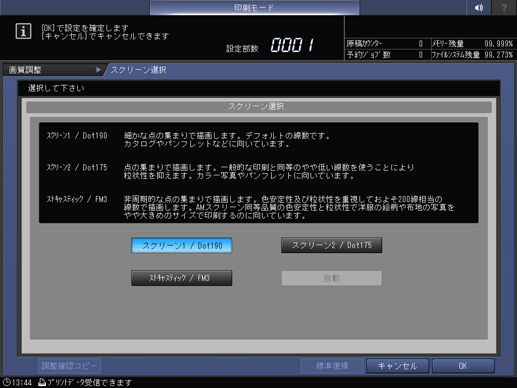

出力するスクリーンを選択し、[OK]を押します。
5
[閉じる]を押します。
6
12 e 18 w、SRA3 w、13 e 19 w、11 e 17 wまたはA3 wのいずれかの用紙がセットされている給紙トレイを選択します。
7
操作パネルのスタートを押します。
チャートが出力されます。
8
出力されたチャートを測色器で測定し、測色データを作成します。
