[くるみ表紙クリース位置]

概要
仕様
手順

概要

中綴じ機 SD-513に装着したクリーサーユニット CR-101の、くるみ表紙のクリース位置を調整します。

くるみ表紙のクリースは、くるみの背表紙の幅にあわせた位置が基本位置になるよう制御されています。1本目クリース位置、2本目クリース位置ともに、用紙先端からクリースまでの距離が規格値からはずれてしまった場合に行います。

参考
  • [全サイズへのオフセット]で数値を入力すると、すべての用紙サイズに反映されます。個別の用紙サイズに数値を入力すると、個別の用紙サイズの入力値＋[全サイズへのオフセット]の入力値が設定値になります。

仕様

カテゴリー

調整／メンテナンス

場所

本体

タッチパネル

プリンタードライバー

-

アプリケーション

-

必要なオプション

以下のすべてのオプションが必要です。

クリーサーユニット CR-101を装着した中綴じ機 SD-513

くるみ製本機 PB-503

必要なアイテム

-

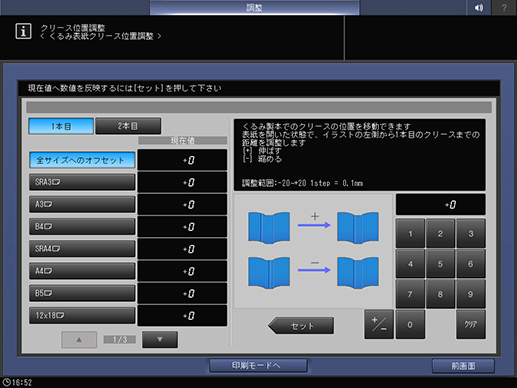

設定項目

[1本目]

1箇所目の折り位置を設定変更の対象にします。

[2本目]

2箇所目の折り位置を設定変更の対象にします。

[全サイズへのオフセット]

全サイズ共通でクリースの位置を調整します。

用紙サイズ選択キー

調整する用紙サイズを選択します。

[+]／[,]

用紙サイズのページを切替えます。

テンキー

数値を入力します。

[ｸﾘｱ]

入力した数値を0に戻します。

[セット]

テンキーで入力した数値を、選択した設定項目にセットします。

備考

-

参照

-

画面へのアクセス

タッチパネル - [機械状態] - [調整] - [フィニッシャー調整] - [中とじ機調整] - [クリース位置調整] - [くるみ表紙クリース位置]

操作パネル - 設定メニュー/カウンター - [管理者設定] - [環境設定] - [エキスパート調整] - [フィニッシャー調整] - [中とじ機調整] - [クリース位置調整] - [くるみ表紙クリース位置]

手順

1
調整する用紙サイズ選択キーを押します。
2
[印刷モードへ]を押します。
3
調整するサイズの用紙をセットして、その給紙トレイを選択します。
4
操作パネルのスタートを押します。

サンプルが出力されます。

5
出力された用紙の折り目とクリースとのズレ量を確認します。
6
調整が必要な場合は、[印刷モード終了]を押して、設定画面に戻ります。
7
[1本目]を選択します。
8
画面のテンキーで数値を入力します。

[＋／－]で数値のプラスまたはマイナスを選択し、[セット]を押すと[現在値]を変更できます。

[調整範囲:-20~+20 1step = 0.1mm]

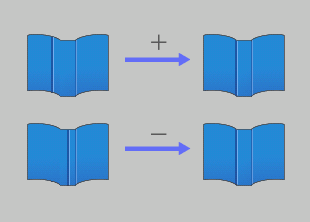

くるみ表紙上面左側の用紙先端から1本目のクリース位置までの長さを調整します。

9
[2本目]を選択します。
10
画面のテンキーで数値を入力します。

[＋／－]で数値のプラスまたはマイナスを選択し、[セット]を押すと[現在値]を変更できます。

[調整範囲:-20~+20 1step = 0.1mm]

くるみ表紙上面左側の用紙先端から2本目のクリース位置までの長さを調整します。

11
目的の結果が得られるまで、手順2 ～ 手順10を繰返します。
