[FSメイントレイ交換]
概要
フィニッシャー FS-532 / 排紙トレイ OT-512に長尺排紙トレイユニット MK-761を取付けたり、取りはずしたりする場合に、メイントレイの位置を下げます。
重要
- 長尺排紙トレイユニット MK-761の取付けおよび取りはずしは、必ずダイアログを表示させて、メイントレイが下降したあとに行ってください。
仕様
カテゴリー | プリントワークフロー、コピー／スキャン | ||
場所 | 本体 | タッチパネル | |
プリンタードライバー | - | ||
アプリケーション | - | ||
必要なオプション | 以下のいずれかの組合わせのオプションが必要です。 フィニッシャー FS-532 長尺排紙トレイユニット MK-761 または 排紙トレイ OT-512 長尺排紙トレイユニット MK-761 | ||
必要なアイテム | - | ||
設定項目 | [FSメイントレイ交換] | ダイアログが表示され、メイントレイが下降（約5 cm / 1.97"）します。 | |
備考 | 長尺排紙トレイユニット MK-761を取付けられるオプション構成は限定されています。詳しくは、排紙系オプションをごらんください。 | ||
参照 | - | ||
画面へのアクセス | タッチパネル - [機械状態] | ||
手順
ここでは排紙トレイ OT-512に排紙延長トレイ（長尺排紙トレイユニット MK-761）を装着する手順を説明します。
1

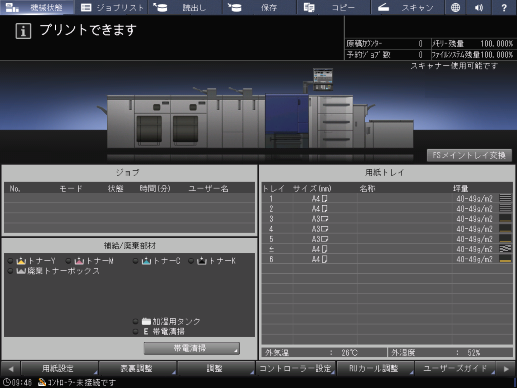

[FSメイントレイ交換]を押します。
ダイアログが表示され、メイントレイが下降（約5 cm / 1.97"）します。
2

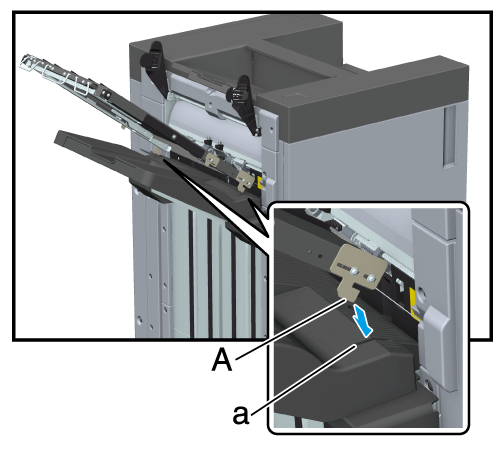

メイントレイの差込み箇所（a）に、長尺排紙トレイユニット MK-761の金具（A）を挿入します。
3

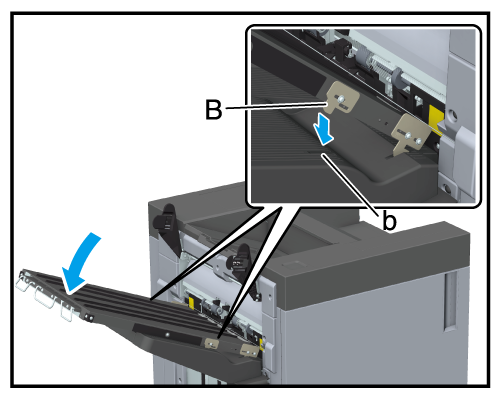

メイントレイの差込み箇所（b）に、長尺排紙トレイユニット MK-761の金具（B）を手で調整しながら挿入します。
4

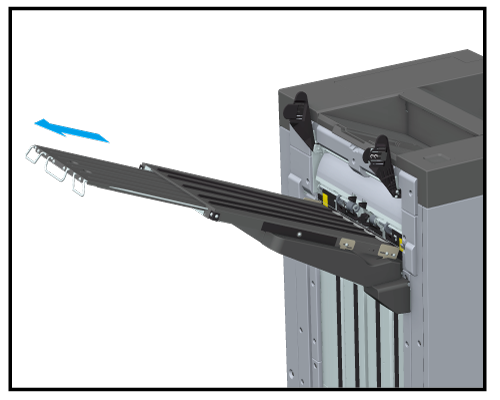

長尺排紙トレイユニット MK-761の拡張トレイを出力用紙のサイズに合わせて伸ばします。
5

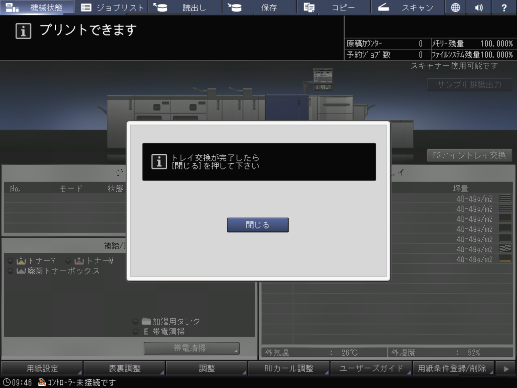

ダイアログの[閉じる]を押します。
メイントレイが上昇し、元の位置に戻ります。
