[通紙交差方向倍率調整]
概要
印刷時の通紙交差方向の倍率を調整します。
チャートのテストパターンが正しい倍率で出力されるよう調整できます。
参照
- チャートのオモテ（front）面に印字される
マークについて詳しくは、チャートについてをごらんください。
設定手順（オモテ面を調整する場合）
1

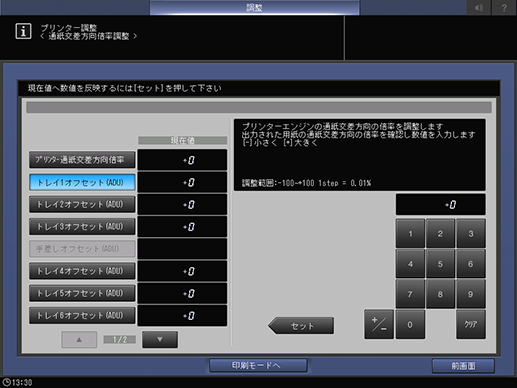

[ﾌﾟﾘﾝﾀｰ通紙交差方向倍率]を押します。
2
[印刷モードへ]を押します。
3
[片面->片面]を押します。
4
任意の給紙トレイにA3 wまたは11 e 17 wの用紙をセットして、その給紙トレイを選択します。
5
操作パネルのスタートを押します。
チャートが出力されます。
6

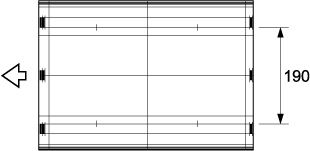

紙送り方向に対して垂直方向の倍率をスケールで測定します。
規格値：^ 0.5%以下 190 mmに対して1 mm以内
7
調整が必要な場合は、[印刷モード終了]を押して、設定画面に戻ります。
8
画面のテンキーまたは操作パネルのテンキーで数値を入力します。
[＋／－]で数値のプラスまたはマイナスを選択し、[セット]を押すと[現在値]を変更できます。
[調整範囲:-100~+100 1step = 0.01%]
9
目的の結果が得られるまで、手順2 ～ 手順8を繰返します。
設定手順（ウラ面を調整する場合）
1
調整する調整対象選択キーを押します。
例：トレイ1の場合は、[トレイ1オフセット(ADU)]を押します。
2
[印刷モードへ]を押します。
3
[片面->両面]を押します。
4
手順1で選択した調整対象の給紙トレイにA3 wまたは11 e 17 wの用紙をセットして、その給紙トレイを選択します。
5
操作パネルのスタートを押します。
チャートが出力されます。
6
ウラ面の紙送り方向に対して垂直方向の倍率をスケールで測定します。
- マークのない面がウラ面です。
規格値：^ 0.5%以下 190 mmに対して1 mm以内
7
調整が必要な場合は、[印刷モード終了]を押して、設定画面に戻ります。
8
画面のテンキーまたは操作パネルのテンキーで数値を入力します。
[＋／－]で数値のプラスまたはマイナスを選択し、[セット]を押すと[現在値]を変更できます。
[調整範囲:-100~+100 1step = 0.01%]
9
目的の結果が得られるまで、手順2 ～ 手順8を繰返します。
