トーンカーブ調整画面
トーンカーブ調整画面について
トーンカーブ調整画面は、Color Centroのトーンカーブ調整機能で使用する画面です。
この画面を表示するには、Color Centro画面でトーンカーブ調整をクリックします。また、ファイルメニューから閉じるを選択して閉じます。

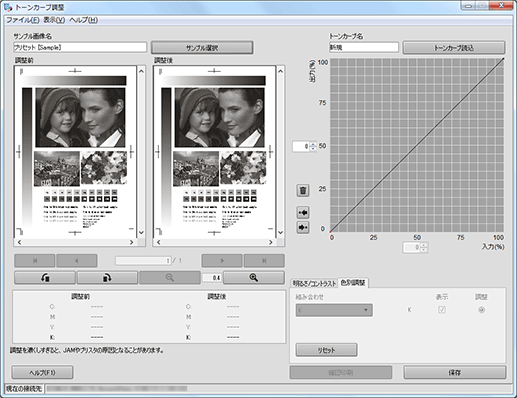

トーンカーブ調整画面の構成は、以下のとおりです。
画面の構成
名称 | 説明 |
|---|---|
サンプル画像名 | サンプル選択を使用して選択したサンプル画像の名称が表示されます。次回起動時は、前回表示していた画像が表示されます。 |
サンプル選択 | サンプル選択画面からサンプル画像が選択できます。 |
トーンカーブ名 | トーンカーブ読込を使用して読込んだトーンカーブの名称が表示されます。 |
トーンカーブ読込 | トーンカーブ管理画面から読込むトーンカーブが選択できます。また、トーンカーブの管理操作が行えます。 |
調整前 | トーンカーブ調整を行う前の画像イメージが表示されます。 |
調整後 | トーンカーブ調整を行った後の画像イメージが表示されます。調整内容は、画面に随時反映されます。 |
| サンプル選択画面で選択したイメージコントローラー内の一時保存ジョブに複数の画像が含まれているとき、クリックすることで最初の画像、前の画像、次の画像、最後の画像を表示できます。サンプル選択画面で一時保存ジョブを選択したときだけ使用できます。 |
| 画像イメージを左90度回転します。 |
| 画像イメージを右90度回転します。 |
| 画像イメージを縮小表示します。画像全体が表示されるまで縮小できます。 |
倍率 | 画像を表示する倍率を表示します。 |
| 画像イメージを拡大表示します。2倍、4倍、8倍、16倍の4段階の拡大ができます。 |
CMYK値 | 調整前または調整後の画像上にマウスカーソルがある場合に、カーソル位置のCMYK値を表示します。 本機ではK値だけを表示します。 |
グラフ | 明るさ/コントラストタブでの調整と色別調整タブでの設定を反映したトーンカーブを表示します。 色別調整タブを選択すると、グラフ上でトーンカーブを調整できます。 |
縦軸の入力欄 | カーブ表示上で選択しているポイントの出力濃度（%）が表示されます。また、値を指定して選択しているポイントを移動できます。 |
| 現在選択されているポイント（アクティブポイント）を削除します。 |
| アクティブポイントの1つ前の調整点を選択します。 |
| アクティブポイントの1つ後ろの調整点を選択します。 |
横軸の入力欄 | カーブ表示上で選択しているポイントの入力濃度（%）が表示されます。また、値を指定して選択しているポイントを移動できます。 |
明るさ/コントラストタブ | 明るさとコントラストを調整します。トーンカーブを調整する：明るさとコントラスト |
明るさ/コントラストタブ - リセット | 編集中のトーンカーブを破棄します。 最後に保存したときの状態に戻します。 |
色別調整タブ | これらを選択します。
本機ではこの機能を使用できません。 |
色別調整タブ - リセット | 編集中のトーンカーブを破棄します。 最後に保存したときの状態に戻します。 |
ページトーンカーブ解除 | ページトーンカーブを解除します。 ページトーンカーブを設定しているページを調整している場合に有効です。 ジョブ内にページトーンカーブを設定しているページがあっても、ページトーンカーブを設定していないページを開いている場合には無効です。 |
確認印刷 | 調整結果を確認するために、調整内容を適用して印刷を実行します。 サンプル選択画面で一時保存ジョブを選択したときだけ使用できます。 |
保存 | 調整結果を保存します |
適用 | 調整したトーンカーブをジョブに適用します。 サンプル選択画面で一時保存ジョブを選択したときだけ、このボタンが表示され、使用できます。 |
ヘルプ | 画面のヘルプを表示します。 |
、
、
、
画面のメニュー
トーンカーブ調整画面で使用できるメニューは、以下のとおりです。
メニュー | メニュー項目 | 説明 |
|---|---|---|
ファイル | 新規トーンカーブ | 新規トーンカーブを作成します。 |
トーンカーブ管理 | トーンカーブ管理画面から読込むトーンカーブが選択できます。 また、トーンカーブの管理操作が行えます。 | |
サンプル選択 | サンプル選択画面からサンプル画像が選択できます。 | |
確認印刷 | 調整結果を確認するために、調整内容を適用して印刷を実行します。 サンプル選択画面で一時保存ジョブを選択したときだけ使用できます。 | |
トーンカーブ保存 | 調整結果を保存します。 | |
適用 | 調整したトーンカーブをジョブに適用します。 サンプル選択画面で一時保存ジョブを選択したときだけ使用できます。 | |
閉じる | 画面を閉じ、終了します。 | |
表示 | 前のページ | サンプル選択画面で選択したイメージコントローラー内のジョブに複数の画像が含まれているときに使用できます。前のページの画像を表示します。 |
次のページ | サンプル選択画面で選択したイメージコントローラー内のジョブに複数の画像が含まれているときに使用できます。次のページの画像を表示します。 | |
最初のページ | サンプル選択画面で選択したイメージコントローラー内のジョブに複数の画像が含まれているときに使用できます。最初のページの画像を表示します。 | |
最後のページ | サンプル選択画面で選択したイメージコントローラー内のジョブに複数の画像が含まれているときに使用できます。最後のページの画像を表示します。 | |
回転（左90度） | 画像イメージを左90度回転します。 | |
回転（右90度） | 画像イメージを右90度回転します。 | |
拡大 | 画像イメージを拡大表示します。2倍、4倍、8倍、16倍の4段階の拡大ができます。 | |
縮小 | 画像イメージを縮小表示します。画像全体が表示されるまで縮小できます。 | |
調整前のみ表示 | 調整前の画像だけを表示します。 | |
調整後のみ表示 | 調整後の画像だけを表示します。 | |
調整前後を表示 | 調整前と調整後の両方の画像を表示します。 | |
ヘルプ | ヘルプ | 画面のヘルプを表示します。 |
バージョン情報 | Color Centroのバージョン情報を表示します。 |
