主屏幕关于本机排纸处理器FS-539/FS-539 SD/打孔组件PK-524

排纸处理器FS-539/FS-539 SD/打孔组件PK-524

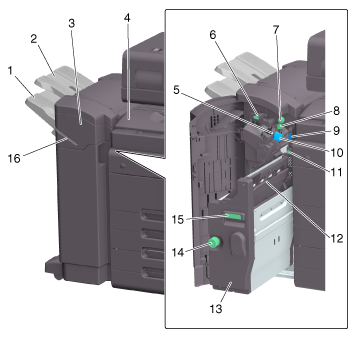

编号	名称	说明
1	出纸盘2	输出打印页。
2	出纸盘1	输出打印页。
3	前门	清除卡纸或卡住的订书钉，或者更换订书钉盒时打开此门。
4	水平输送组件盖	输出打印页。取出水平输送单元中导致卡纸的纸张时打开此盖。
5	装订器	清除卡住的订书钉时将该单元移动到前侧。
6	导向杆 [FS2]	转动此杆清除卡纸。
7	卡纸排除旋钮 [FS1]	转动此旋钮取出排纸处理器中导致卡纸的纸张。
8	卡纸排除旋钮 [FS5]	转动此旋钮取出排纸处理器中导致卡纸的纸张。
9	打孔纸屑盒	处理打孔纸屑时取出该盒。
10	订书钉盒	清除卡住的订书钉或更换订书钉盒时从排纸处理器中拉出该盒。
11	导向杆 [FS4]	转动此杆清除卡纸。
12	手柄 [SD2]	转动此手柄清除卡纸。
13	鞍式装订器	清除卡纸或卡住的订书钉，或者更换鞍式装订器时拉出该单元。
14	卡纸排除旋钮 [SD3]	转动此旋钮取出排纸处理器中导致卡纸的纸张。
15	手柄 [SD1]	向内和向外移动鞍式装订器时握住该手柄。
16	手动装订	用于在角部手动装订打印件。有关详细资料，请参见此处。

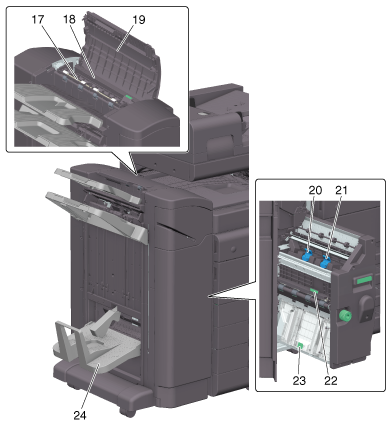

17	输送组件 [FS3]	取出输送单元中导致卡纸的纸张时打开此盖。
18	打孔组件	通过在排纸处理器中安装打孔组件为打印页打孔来进行归档。
19	顶盖	取出排纸处理器中导致卡纸的纸张时打开此盖。
20	鞍式装订盒1	清除卡住的订书钉或更换鞍式装订器时从鞍式装订器中拉出该盒。
21	鞍式装订盒2	清除卡住的订书钉或更换鞍式装订器时从鞍式装订器中拉出该盒。
22	手柄 [SD5]	转动此手柄清除卡纸。
23	手柄 [SD4]	转动此手柄清除卡纸。
24	折叠出纸盘	用于输出使用折叠/中央装订功能打印的页面。
