排纸处理器FS-537/排纸处理器FS-537 SD/打孔组件PK-523/Z形折叠单元ZU-609

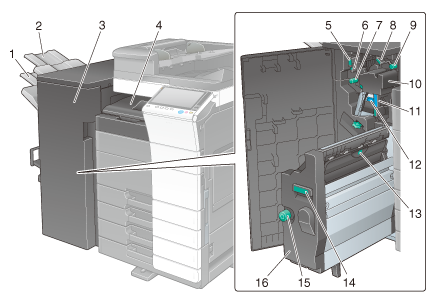

No. | 名称 | 说明 |
|---|---|---|
1 | 出纸盘2 | 输出打印页。 |
2 | 出纸盘1 | 输出打印页。 |
3 | 前门 | 清除卡纸或卡住的订书钉，或者更换订书钉盒时打开此门。 |
4 | 水平输送组件盖 | 输出打印页。 取出水平输送单元中导致卡纸的纸张时打开此盖。 |
5 | 导向杆 [FS4] | 转动此杆清除卡纸。 |
6 | 导向杆 [FS5] | 转动此杆清除卡纸。 |
7 | 卡纸排除旋钮 [FS3] | 转动此旋钮取出排纸处理器中导致卡纸的纸张。 |
8 | 导向杆 [FS10] | 转动此杆清除卡纸。 |
9 | 卡纸排除旋钮 [FS1] | 转动此旋钮取出排纸处理器中导致卡纸的纸张。 |
10 | 打孔组件 | 通过在排纸处理器中安装打孔组件为打印页打孔来进行归档。 |
11 | 打孔纸屑盒 | 处理打孔纸屑时取出该盒。 |
12 | 订书钉盒 | 清除卡住的订书钉或更换订书钉盒时从排纸处理器中拉出该盒。 |
13 | 手柄 [SD2] | 转动此手柄清除卡纸。 |
14 | 手柄 [SD1] | 向内和向外移动鞍式装订器时握住该手柄。 |
15 | 卡纸排除旋钮 [SD3] | 转动此旋钮取出排纸处理器中导致卡纸的纸张。 |
16 | 鞍式装订器 | 清除卡纸或卡住的订书钉，或者更换鞍式订书钉盒时拉出该单元。 |

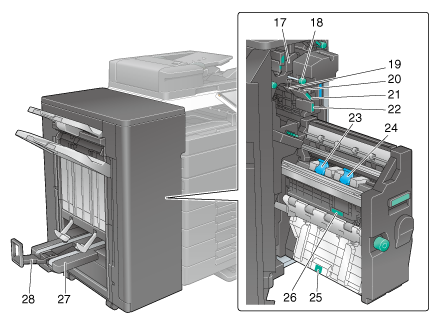

17 | Z形折叠单元 | 如果在排纸处理器上安装了Z形折叠单元，机器会Z型折叠复印纸张的长边再将其输出。 |
18 | 卡纸排除旋钮 [FS2] | 转动此旋钮取出排纸处理器中导致卡纸的纸张。 |
19 | 导向杆 [FS9] | 转动此杆清除卡纸。 |
20 | 导向杆 [FS8] | 转动此杆清除卡纸。 |
21 | 导向杆 [FS7] | 转动此杆清除卡纸。 |
22 | 导向杆 [FS6] | 转动此杆清除卡纸。 |
23 | 鞍式装订盒1 | 清除卡住的订书钉或更换鞍式订书钉盒时从鞍式装订器中拉出该盒。 |
24 | 鞍式装订盒2 | 清除卡住的订书钉或更换鞍式订书钉盒时从鞍式装订器中拉出该盒。 |
25 | 导向杆 [SD4] | 转动此杆清除卡纸。 |
26 | 导向杆 [SD5] | 转动此杆清除卡纸。 |
27 | 折叠出纸盘 | 用于送出已打印的折叠/装订纸张。 |
28 | 挡板 | 防止输出纸张掉落。 可以更改出纸盘的角度。有关详细资料，请与维修人员联系。 |
