检查选购组件的列表(bizhub C368/C308)

选购组件的列表
其它选购组件的列表
正面
侧面/后部

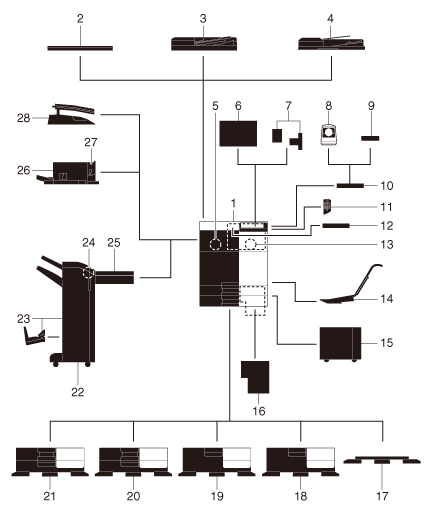

选购组件的列表

No.	名称	说明
1	主机	在扫描器部分扫描原稿，并在打印机部分打印扫描的图像。该单元在本说明书中称为"机器"、"主机"或"C368/C308"。
2	原稿盖板OC-511	用于固定装入的原稿。在本说明书中被称为原稿盖板。
3	自动双面输稿器DF-629	自动逐页送入和扫描原稿。该单元还会反转和自动扫描双面原稿。该单元在本说明书中称为ADF。
4	自动双面同步输稿器DF-704	自动逐页送入和扫描原稿。该单元只需将纸张送入到机器中一次，不必反转即可扫描双面原稿。该单元在本说明书中称为ADF。
5	传真组件FK-514	用于将本机用作传真机。另外，该组件也可以连接多条电话线。
6	清洁单元CU-101	收集在本机中所产生的小颗粒(UFP)防止其从机器中溢出。安装清洁单元CU-101需要安装组件MK-745。
7	安装组件MK-745	安装清洁单元CU-101需要此单元。
8	认证单元AU-102	扫描手指的指纹图案执行用户认证。安装认证单元AU-102需要工作台WT-506。该单元在本说明书中称为认证单元。
9	认证单元AU-201S	通过扫描在IC卡或NFC兼容Android终端上记录的信息来进行用户认证。安装认证单元AU-201S需要安装组件MK-735。此单元也可安装在工作台WT-506上。该单元在本说明书中称为认证单元。
10	工作台WT-506	提供一个临时放置原稿或其他材料的地方。也可以在安装认证单元AU-102或认证单元AU-201S时使用。
11	键小键盘KP-101	配备在控制面板侧面。可让您使用硬件数字键盘输入数字。
12	键盘固定器KH-102	安装该固定器，使用外部键盘。有关外部键盘的详细资料，请与维修人员联系。
13	安全组件SC-508	支持复印保护和密码复印功能，用于防止未经授权的复印。
14	安装组件MK-730	用于在横幅纸张上打印数据。该单元在本说明书中称为横幅纸张装入导板。
15	大容量纸盒LU-302	允许您最多装入3000张8-1/2 11 (A4)尺寸的纸张。该单元在本说明书中称为大容量纸盒。若要安装大容量纸盒LU-302，在本机上必须安装大容量纸盒PC-410、单纸盒纸柜PC-110或双纸盒纸柜PC-210。
16	图像打印控制器IC-416	提供高质量打印效果。安装图像打印控制器IC-416需要视频接口组件VI-508。另外，工作台DK-510、大容量纸盒PC-410、单纸盒纸柜PC-110或双纸盒纸柜PC-210必须安装到本机上。
17	工作台DK-705	用于将本机安装在地面上。该单元在本说明书中称为工作台。
18	工作台DK-510	用于将本机安装在地面上。该单元在本说明书中称为工作台。
19	大容量纸盒PC-410	允许您最多装入2500张8-1/2 11 (A4)尺寸的纸张。该单元在本说明书中称为大容量纸盒(内置)。
20	双纸盒纸柜PC-210	允许您在顶部和底部纸盒中分别最多装入500张纸。该单元在本说明书中称为双纸盒纸柜。
21	单纸盒纸柜PC-110	允许您在顶部纸盒中最多装入500张纸，并使用底部纸盒作为存储盒。该单元在本说明书中称为单纸盒纸柜。
22	排纸处理器FS-534	将打印件输出前分页、分组和装订。若要安装排纸处理器FS-534，需要中继传输单元RU-513。另外，工作台DK-510、大容量纸盒PC-410、单纸盒纸柜PC-110或双纸盒纸柜PC-210必须安装到本机上。
23	排纸处理器FS-534 SD	将打印件输出前分页、分组、装订、折叠和装帧。若要安装排纸处理器FS-534 SD，需要中继传输单元RU-513。另外，工作台DK-510、大容量纸盒PC-410、单纸盒纸柜PC-110或双纸盒纸柜PC-210必须安装到本机上。排纸处理器FS-534包含鞍式装订器。
24	打孔组件PK-520	将该单元安装到排纸处理器FS-534/FS-534 SD上。该单元支持打孔功能。
25	中继传输单元RU-513	将排纸处理器FS-534/FS-534 SD安装到本机上需要此单元。
26	排纸处理器FS-533	将该单元安装到本机的出纸盘上。将打印件输出前分页、分组和装订。
27	打孔组件PK-519	将该单元安装到排纸处理器FS-533上。该单元支持打孔功能。
28	作业分离器JS-506	将该单元安装到本机的出纸盘上。该单元将打印件分页。该单元在本说明书中称为作业分离器。

其它选购组件的列表

下列选购件内置在本机中，不在图中显示。

No.	名称	说明
1	印记单元SP-501	发送传真时为扫描的原稿添加印记。该单元允许您检查原稿是否已经扫描。
2	备用发送标记印记 2	印记单元SP-501的更换印记。
3	本地接口组件EK-608	使用语音导航功能时安装该单元。新增了扬声器和USB端口。该单元在本说明书中称为本地接口组件。
4	本地接口组件EK-609	使用蓝牙LE兼容iOS终端的语音导航功能或连接功能时安装本单元。增加了用于蓝牙LE通信的扬声器、USB端口和接收设备。该单元称为本地接口组件或本地接口组件(兼容语音导航/蓝牙LE)。有关与iOS终端关联的详细资料，请参见此处。有关iOS终端用户认证的详细资料，请参见此处。
5	视频接口组件VI-508	安装图像打印控制器IC-416需要此单元。
6	i-Option LK-102 v3	支持高级功能之一的PDF处理功能。
7	i-Option LK-104 v3	支持高级功能之一的语音导航功能。
8	i-Option LK-105 v4	支持高级功能之一的可搜索的PDF功能。
9	i-Option LK-106	用于添加特殊字体之一的条形码字体。
10	i-Option LK-107	用于添加特殊字体之一的unicode字体。
11	i-Option LK-108	用于添加特殊字体之一的OCR字体。标准情况下，可以使用OCR-B字体(PostScript)。安装i-Option LK-108可以使用OCR-A字体(PCL)。
12	i-Option LK-110 v2	用于添加可将文件转换为DOCX或XLSX类型或者生成高性能和高质量数据的高级功能。 i-Option LK-110 v2中包含i-Option LK-102 v3和LK-105 v4的功能许可证。如果您购买了i-Option LK-110 v2，则无需再购买i-Option LK-102 v3或LK-105 v4。关于可添加功能的详细资料，请参见此处。
13	i-Option LK-111	支持高级功能之一的ThinPrint功能。
14	i-Option LK-114	支持高级功能之一的无伺服拉式打印功能。
15	升级组件UK-211	使用i-Option LK-102 v3、LK-104 v3、LK-105 v4、LK-106、LK-107、LK-108、LK-110 v2或LK-114时安装该单元。与My Panel Manager一起使用我的地址时安装该单元。该单元在本说明书中称为扩展存储器。
16	升级组件UK-212	可让您在无线网络环境下使用本机。该单元在本说明书中称为无线LAN接口组件。
17	除湿机加热器HT-509	防止纸盒中的纸张受到湿气的影响。当您购买了单纸盒纸柜PC-110、双纸盒纸柜PC-210、大容量纸盒PC-410或工作台DK-510时，可以安装除湿机加热器HT-509。
18	安装组件MK-734	打开/关闭除湿机加热器操作。当您购买了单纸盒纸柜PC-110、双纸盒纸柜PC-210、大容量纸盒PC-410或工作台DK-510时，可以安装安装组件MK-734。
19	电源变压安装组件TK-101	启用大容量纸盒LU-302的除湿机加热器功能时需要安装此单元。
20	安装组件MK-735	将认证单元AU-201S安装到主机中时需要。
21	硬盘安装组件HD-524	安装此单元以执行主机硬盘镜像。

正面

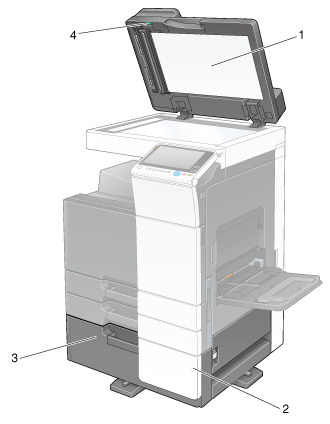

本插图显示了主机以及自动双面输稿器DF-629和大容量纸盒PC-410。

No.	名称	说明
1	原稿衬垫	固定装入的原稿。
2	缺纸指示灯	当纸盒中纸张不足时闪烁黄光，当纸张用尽时亮起黄光。
3	大容量纸盒(内置)	允许您最多装入2500张纸。此纸盒最多可容纳1000张厚纸1、厚纸1+、厚纸2和厚纸3。
4	卡纸排除旋钮	转动此旋钮取出ADF中导致卡纸的纸张。

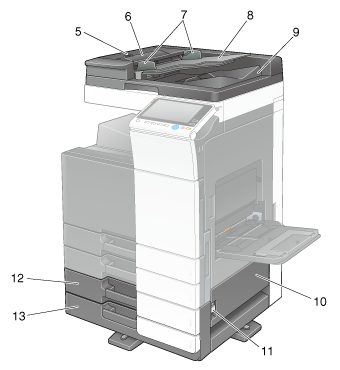

本插图显示了主机以及双纸盒纸柜PC-210或单纸盒纸柜PC-110和自动双面输稿器DF-629。

No.	名称	说明
5	左盖释放杆	用于打开左盖。
6	左盖	清除卡纸时打开左盖。
7	横向导板	沿原稿的宽度调整此导板。
8	原稿进纸盒	将原稿正面朝上装入到此纸盒中。
9	原稿出纸盘	扫描后的原稿会送出到此纸盘上。
10	下部右门	清除纸盒3或纸盒4输送单元中的卡纸时打开此门。
11	下部右门释放杆	用于锁定下部右门。
12	纸盒3	允许您最多装入500张纸。此纸盒最多可容纳150张厚纸1、厚纸1+、厚纸2和厚纸3。
13	纸盒4/储藏盒	安装了单纸盒纸柜时用作储藏盒。当安装了双纸盒纸柜时，此盒允许您最多装入500张纸。此纸盒最多可容纳150张厚纸1、厚纸1+、厚纸2和厚纸3。

侧面/后部

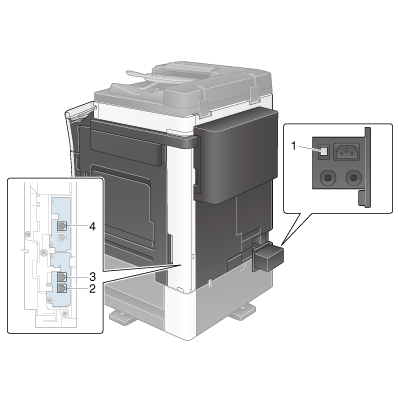

本插图显示了主机以及自动双面输稿器DF-629、双纸盒纸柜PC-210、传真组件FK-514、安装组件MK-734、清洁单元CU-101和安装组件MK-745。

No.	名称	说明
1	除湿加热器的电源开关	用于打开或关闭除湿机加热器操作。此功能可使纸张在电源打开时免受湿气的影响。当您购买了单/双纸盒纸柜、大容量纸盒(内置)、工作台或大容量纸盒时，除湿机加热器可用。若要使用大容量纸盒，需要另外安装电源变压安装组件TK-101。
2	连接电话的插口(电话端口1)	用于连接电话线。即使使用多条线路时，也将电话线连接到此连接器。
3	电话插口1 (线路端口1)	用于连接一般电话用户线路。仅使用一条电话线路时，将电话线连接到此连接器。
4	电话插口2 (线路端口2)	用于连接一般电话用户线路。
