检查选购组件的列表(bizhub C658/C558/C458)

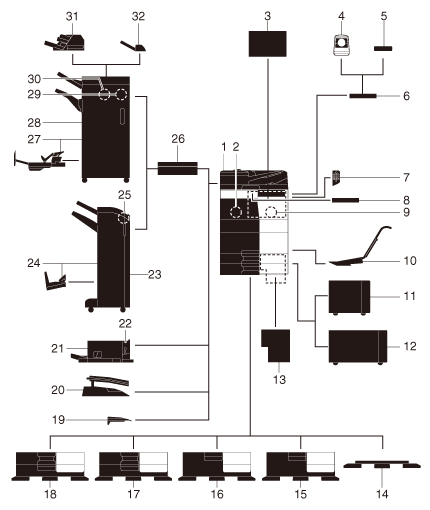

选购组件的列表
No. | 名称 | 说明 |
|---|---|---|
1 | 主机 | 在扫描器部分扫描原稿，并在打印机部分打印扫描的图像。 该单元在本说明书中称为"机器"、"主机"或"C658/C558/C458"。 |
2 | 传真组件FK-514 | 用于将本机用作传真机。另外，该组件也可以连接多条电话线。 |
3 | 清洁单元CU-102 | 收集在本机中所产生的小颗粒(UFP)防止其从机器中溢出。 |
4 | 认证单元AU-102 | 扫描手指的指纹图案执行用户认证。 安装认证单元AU-102需要工作台WT-506。 该单元在本说明书中称为认证单元。 |
5 | 认证单元AU-201S | 通过扫描在IC卡或NFC兼容Android终端上记录的信息来进行用户认证。 安装认证单元AU-201S需要安装组件MK-735。 此单元也可安装在工作台WT-506上。 该单元在本说明书中称为认证单元。 |
6 | 工作台WT-506 | 提供一个临时放置原稿或其他材料的地方。也可以在安装认证单元AU-102或认证单元AU-201S时使用。 |
7 | 键小键盘KP-101 | 配备在控制面板侧面。 可让您使用硬件数字键盘输入数字。 |
8 | 键盘固定器KH-102 | 安装该固定器，使用外部键盘。 有关外部键盘的详细资料，请与维修人员联系。 |
9 | 安全组件SC-508 | 支持复印保护和密码复印功能，用于防止未经授权的复印。 |
10 | 安装组件MK-730 | 用于在横幅纸张上打印数据。 该单元在本说明书中称为横幅纸张装入导板。 |
11 | 大容量纸盒LU-302 | 允许您最多装入3000张8-1/2 11 (A4)尺寸的纸张。 该单元在本说明书中称为大容量纸盒。 若要安装大容量纸盒LU-302，在本机上必须安装大容量纸盒PC-415、单纸盒纸柜PC-115或双纸盒纸柜PC-215。 |
12 | 大容量纸盒LU-207 | 允许您最多装入2500张SRA3或11 17(A3)尺寸的纸张。 若要更改纸张尺寸，请联系维修技术人员。 该单元在本说明书中称为大容量纸盒。 若要安装大容量纸盒LU-207，在本机上必须安装大容量纸盒PC-415、单纸盒纸柜PC-115或双纸盒纸柜PC-215。 |
13 | 图像打印控制器IC-416 | 提供高质量打印效果。 安装图像打印控制器IC-416需要视频接口组件VI-510。另外，工作台DK-510、大容量纸盒PC-415、单纸盒纸柜PC-115或双纸盒纸柜PC-215必须安装到本机上。 |
14 | 工作台DK-705 | 用于将本机安装在地面上。 该单元在本说明书中称为工作台。 |
15 | 工作台DK-510 | 用于将本机安装在地面上。 该单元在本说明书中称为工作台。 |
16 | 大容量纸盒PC-415 | 允许您最多装入2500张8-1/2 11 (A4)尺寸的纸张。 该单元在本说明书中称为大容量纸盒(内置)。 |
17 | 双纸盒纸柜PC-215 | 允许您在顶部和底部纸盒中分别最多装入500张纸。 该单元在本说明书中称为双纸盒纸柜。 |
18 | 单纸盒纸柜PC-115 | 允许您在顶部纸盒中最多装入500张纸，并使用底部纸盒作为存储盒。 该单元在本说明书中称为单纸盒纸柜。 |
19 | 出纸盘OT-506 | 输出打印页。 |
20 | 作业分离器JS-506 | 将该单元安装到本机的出纸盘上。 该单元将打印件分页。 该单元在本说明书中称为作业分离器。 此单元只能安装在bizhub C558/C458中。 |
21 | 排纸处理器FS-533 | 将该单元安装到本机的出纸盘上。 将打印件输出前分页、分组和装订。 此单元只能安装在bizhub C558/C458中。 |
22 | 打孔组件PK-519 | 将该单元安装到排纸处理器FS-533上。 该单元支持打孔功能。 此单元只能安装在bizhub C558/C458中。 |
23 | 排纸处理器FS-536 | 将打印件输出前分页、分组和装订。 若要安装排纸处理器FS-536，需要中继传输单元RU-513。另外，工作台DK-510、大容量纸盒PC-415、单纸盒纸柜PC-115或双纸盒纸柜PC-215必须安装到本机上。 |
24 | 排纸处理器FS-536 SD | 将打印件输出前分页、分组、装订、折叠和装帧。 若要安装排纸处理器FS-536 SD，需要中继传输单元RU-513。另外，工作台DK-510、大容量纸盒PC-415、单纸盒纸柜PC-115或双纸盒纸柜PC-215必须安装到本机上。 排纸处理器FS-536包含鞍式装订器。 |
25 | 打孔组件PK-520 | 将该单元安装到排纸处理器FS-536/FS-536 SD上。 该单元支持打孔功能。 |
26 | 中继传输单元RU-513 | 将排纸处理器FS-537/FS-537 SD/FS-536/FS-536 SD安装到本机上需要此单元。 |
27 | 排纸处理器FS-537 SD | 将打印件输出前分页、分组、装订、折叠和装帧。 若要安装排纸处理器FS-537 SD，需要中继传输单元RU-513。另外，工作台DK-510、大容量纸盒PC-415、单纸盒纸柜PC-115或双纸盒纸柜PC-215必须安装到本机上。 排纸处理器FS-537包含鞍式装订器。 |
28 | 排纸处理器FS-537 | 将打印件输出前分页、分组和装订。 若要安装排纸处理器FS-537，需要中继传输单元RU-513。另外，工作台DK-510、大容量纸盒PC-415、单纸盒纸柜PC-115或双纸盒纸柜PC-215必须安装到本机上。 |
29 | 打孔组件PK-523 | 将该单元安装到排纸处理器FS-537/FS-537 SD上。 该单元支持打孔功能。 |
30 | Z形折叠单元ZU-609 | 将该单元安装到排纸处理器FS-537/FS-537 SD上。 该单元支持Z型折叠功能。 该单元在本说明书中称为Z形折叠单元。 |
31 | 插页器PI-507 | 将该单元安装到排纸处理器FS-537/FS-537 SD上。 该单元允许您将封页插入到复印或打印页中。该单元还允许您手动操作排纸处理器(仅下部托盘可用)。 |
32 | 作业分离器JS-602 | 将该单元安装到排纸处理器FS-537/FS-537 SD上。 该单元将打印件分页。 该单元在本说明书中称为作业分离器。 |
其它选购组件的列表
下列选购件内置在本机中，不在图中显示。
No. | 名称 | 说明 |
|---|---|---|
1 | 印记单元SP-501 | 发送传真时为扫描的原稿添加印记。该单元允许您检查原稿是否已经扫描。 |
2 | 备用发送标记印记 2 | 印记单元SP-501的更换印记。 |
3 | 本地接口组件EK-608 | 使用语音导航功能时安装该单元。 新增了扬声器和USB端口。 该单元在本说明书中称为本地接口组件。 |
4 | 本地接口组件EK-609 | 使用蓝牙LE兼容iOS终端的语音导航功能或连接功能时安装本单元。 增加了用于蓝牙LE通信的扬声器、USB端口和接收设备。 该单元称为本地接口组件或本地接口组件(兼容语音导航/蓝牙LE)。
|
5 | 视频接口组件VI-510 | 安装图像打印控制器IC-416需要此单元。 |
6 | i-Option LK-102 v3 | 支持高级功能之一的PDF处理功能。 |
7 | i-Option LK-104 v3 | 支持高级功能之一的语音导航功能。 |
8 | i-Option LK-105 v4 | 支持高级功能之一的可搜索的PDF功能。 |
9 | i-Option LK-106 | 用于添加特殊字体之一的条形码字体。 |
10 | i-Option LK-107 | 用于添加特殊字体之一的unicode字体。 |
11 | i-Option LK-108 | 用于添加特殊字体之一的OCR字体。 标准情况下，可以使用OCR-B字体(PostScript)。安装i-Option LK-108可以使用OCR-A字体(PCL)。 |
12 | i-Option LK-110 v2 | 用于添加可将文件转换为DOCX或XLSX类型或者生成高性能和高质量数据的高级功能。 i-Option LK-110 v2中包含i-Option LK-102 v3和LK-105 v4的功能许可证。如果您购买了i-Option LK-110 v2，则无需再购买i-Option LK-102 v3或LK-105 v4。 关于可添加功能的详细资料，请参见此处。 |
13 | i-Option LK-111 | 支持高级功能之一的ThinPrint功能。 |
14 | i-Option LK-114 | 支持高级功能之一的无伺服拉式打印功能。 |
15 | 升级组件UK-212 | 可让您在无线网络环境下使用本机。 该单元在本说明书中称为无线LAN接口组件。 |
16 | 除湿机加热器HT-509 | 防止纸盒中的纸张受到湿气的影响。 当您购买了单纸盒纸柜PC-115、双纸盒纸柜PC-215、大容量纸盒PC-415或工作台DK-510时，可以安装除湿机加热器HT-509。 |
17 | 安装组件MK-734 | 打开/关闭除湿机加热器操作。 当您购买了单纸盒纸柜PC-115、双纸盒纸柜PC-215、大容量纸盒PC-415或工作台DK-510时，可以安装安装组件MK-734。 |
18 | 电源变压安装组件TK-101 | 启用大容量纸盒LU-302或大容量纸盒LU-207的除湿机加热器功能时需要安装此单元。 |
19 | 多张检测组件UK-501 | 该单元允许您检测原稿页面是否在ADF上多重处理。 |
20 | 安装组件MK-735 | 将认证单元AU-201S安装到主机中时需要。 |
21 | 硬盘安装组件HD-524 | 安装此单元以执行主机硬盘镜像。 |
正面

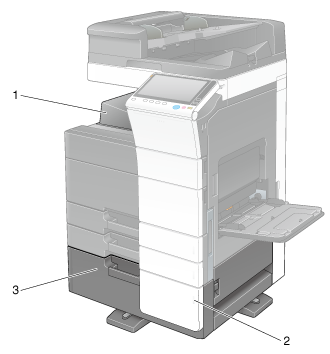

本插图显示了主机以及出纸盘OT-506和大容量纸盒PC-415。
No. | 名称 | 说明 |
|---|---|---|
1 | 出纸盘 | 输出打印页。 |
2 | 缺纸指示灯 | 当纸盒中纸张不足时闪烁黄光，当纸张用尽时亮起黄光。 |
3 | 大容量纸盒(内置) | 允许您最多装入2500张纸。 此纸盒最多可容纳1000张厚纸1、厚纸1+、厚纸2和厚纸3。 |

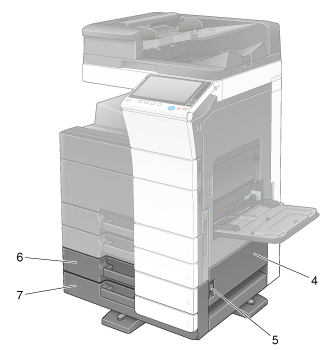

本插图显示了主机以及双纸盒纸柜PC-215或单纸盒纸柜PC-115和出纸盘OT-506。
No. | 名称 | 说明 |
|---|---|---|
4 | 下部右门 | 清除纸盒3或纸盒4输送单元中的卡纸时打开此门。 |
5 | 下部右门释放杆 | 用于锁定下部右门。 |
6 | 纸盒3 | 允许您最多装入500张纸。 此纸盒最多可容纳150张厚纸1、厚纸1+、厚纸2和厚纸3。 |
7 | 纸盒4/储藏盒 | 安装了单纸盒纸柜时用作储藏盒。 当安装了双纸盒纸柜时，此盒允许您最多装入500张纸。 此纸盒最多可容纳150张厚纸1、厚纸1+、厚纸2和厚纸3。 |
侧面/后部

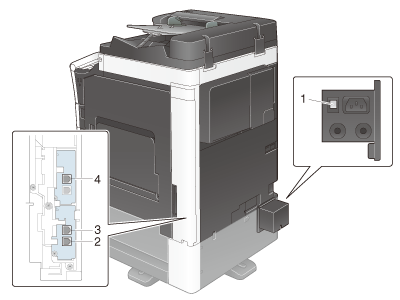

本插图显示了主机以及双纸盒纸柜PC-215、传真组件FK-514、安装组件MK-734和清洁单元CU-102。
No. | 名称 | 说明 |
|---|---|---|
1 | 除湿加热器的电源开关 | 用于打开或关闭除湿机加热器操作。此功能可使纸张在电源打开时免受湿气的影响。 当您购买了单/双纸盒纸柜、大容量纸盒(内置)、工作台或大容量纸盒时，除湿机加热器可用。 若要使用大容量纸盒，需要另外安装电源变压安装组件TK-101。 |
2 | 连接电话的插口(电话端口1) | 用于连接电话线。 即使使用多条线路时，也将电话线连接到此连接器。 |
3 | 电话插口1 (线路端口1) | 用于连接一般电话用户线路。 仅使用一条电话线路时，将电话线连接到此连接器。 |
4 | 电话插口2 (线路端口2) | 用于连接一般电话用户线路。 |
