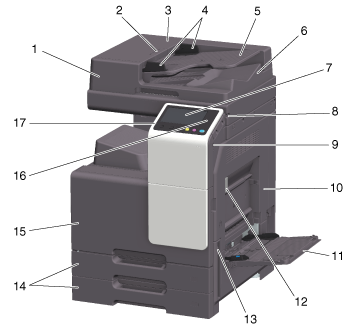

主机中各部分的名称及功能

1

自动双面输稿器

自动逐页送入和扫描原稿。该单元还会反转和自动扫描双面原稿。

该单元在本说明书中称为ADF。

2

左盖释放杆

用于打开左盖。

3

左盖

清除卡纸时打开左盖。

4

横向导板

沿原稿的宽度调整此导板。

5

原稿进纸盒

将原稿正面朝上装入到此纸盒中。

6

原稿出纸盘

扫描后的原稿会送出到此纸盘上。

7

控制面板

用于配置本机中的各种设置。

8

铁笔

用于选择触摸屏上的菜单，或者输入字符。

9

USB 端口(A 类)USB2.0/1.1

用于将USB闪存连接到本机。

10

右门

打开此门可清除卡纸。

11

手送托盘

用于在非标准尺寸纸张、厚纸、透明胶片、明信片(A6卡片(4 6))、信封或标签纸上打印数据。

有关可用纸张的详细资料，请参见此处。

12

右门释放杆

用于锁定右门。

13

主电源开关

按下该开关打开/关闭机器。

14

纸盒1、纸盒2

允许您最多装入500张普通纸。

有关可用纸张的详细资料，请参见此处。

15

前门

打开此门可更换碳粉盒，废粉盒或鼓组件，以及清洁打印头玻璃。

16

移动设备触摸区

该区域可以用来将本机与兼容NFC的Android终端或兼容蓝牙LE的iOS终端关联。

17

电源键

将本机切换到节能模式。

有关电源键的详细资料，请参见此处。

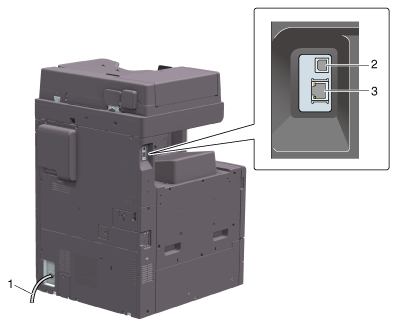

1

电源线

用于为本机供电。

2

USB 端口(B 类)USB2.0/1.1

将本机用作USB连接式打印机时连接到此端口。

3

网络连接器(10Base-T/100Base-TX/1000Base-T)

将本机用作网络打印机或网络扫描仪时连接到此端口。

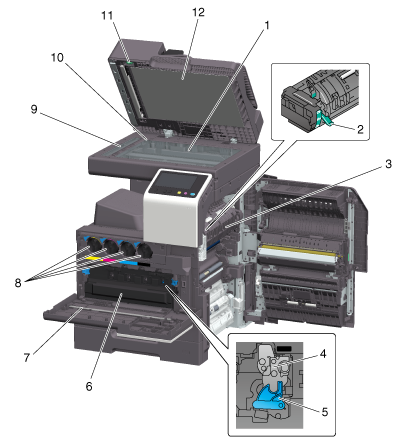

1

稿台

用于装入原稿。

2

定影调节杆

打印信封时用于清除定影单元中的卡纸。

3

定影单元

用于借助热量和压力将碳粉定影到纸张上。

4

鼓组件

用于创建打印图像。

5

锁定释放片

用于取出鼓组件。(仅黑色)

6

废粉盒

用于收集使用过的废碳粉。

7

打印头清洁器

用于清洁打印头玻璃的表面。

8

碳粉盒

本机提供4种颜色的碳粉盒：青色(C)、品红(M)、黄色(Y)和黑色(K)。通过组合这4种碳粉颜色即可创建全彩色图像。

9

狭长扫描玻璃

用于在使用ADF时扫描原稿图像。

10

原稿刻度

沿此刻度装入原稿。此刻度也用于测量装入原稿的尺寸。

11

卡纸排除旋钮

转动此旋钮取出ADF中导致卡纸的纸张。

12

原稿衬垫

固定装入的原稿。
