主机中各部分的名称及功能
正面

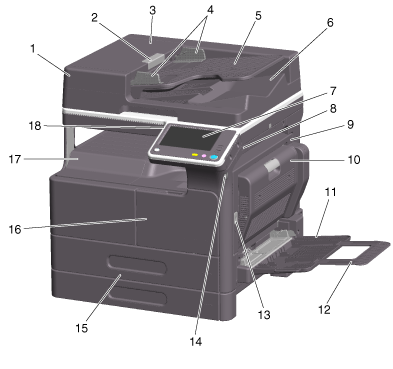

本插图显示了主机以及自动双面输稿器DF-633和进纸单元PF-509。
bizhub 306i标配自动双面输稿器DF-633。
编号 | 名称 | 说明 |
|---|---|---|
1 | 自动双面输稿器 | 自动逐页送入和扫描原稿。该单元还会反转和自动扫描双面原稿。 该单元在本说明书中称为ADF。 |
2 | 左盖释放杆 | 用于打开左盖。 |
3 | 左盖 | 清除卡纸时打开左盖。清除卡纸时打开左盖。 |
4 | 横向导板 | 沿原稿的宽度调整此导板。 |
5 | 原稿进纸盒 | 将原稿正面朝上装入到此纸盒中。 |
6 | 原稿出纸盘 | 扫描后的原稿会送出到此纸盘上。 |
7 | 控制面板 | 用于配置本机中的各种设置。 |
8 | USB 端口(A 类)USB2.0/1.1 | 用于将USB闪存连接到本机。 |
9 | 右门 | 打开此门可清除卡纸。 |
10 | 自动双面器组件 | 用于在执行双面打印时反转纸张。 |
11 | 手送托盘 | 用于在非标准尺寸纸张上打印数据。 有关可用纸张的详细资料，请参见此处。 |
12 | 纸盒扩展器 | 打开该扩展以装入大尺寸纸张。 |
13 | 右门释放杆 | 用于锁定右门。 |
14 | 铁笔 | 用于选择触摸屏上的菜单，或者输入字符。 |
15 | 纸盒1 | 允许您最多装入250张普通纸。 有关可用纸张的详细资料，请参见此处。 |
16 | 前门 | 打开此门可更换碳粉盒。 |
17 | 出纸盘 | 输出打印页。 |
18 | 警告指示灯 | 闪烁或亮起以表示本机中发生了故障。 有关详细资料，请参见此处。 |
侧面/后部

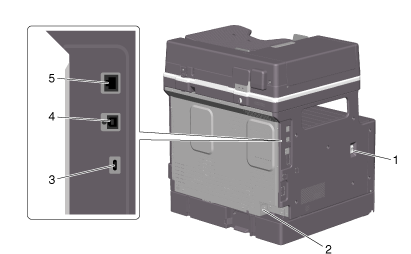

本插图显示了主机以及自动双面输稿器DF-633和进纸单元PF-509。
bizhub 306i标配自动双面输稿器DF-633。
编号 | 名称 | 说明 |
|---|---|---|
1 | 主电源开关 | 按下该开关打开/关闭机器。 |
2 | 电源连接口 | 将电源线连接到此插口以便为本机供电。 |
3 | USB 端口(C 类)USB3.0 | 用于连接无线LAN接口组件(选购件)。 |
4 | USB 端口(B 类)USB2.0/1.1 | 将本机用作USB连接式打印机时连接到此端口。 |
5 | 网络连接器(10Base-T/100Base-TX/1000Base-T) | 将本机用作网络打印机或网络扫描仪时连接到此端口。 |
本产品的网络端口在4号和5号端口下面。当在网络端口中插入电缆时，端口即被激活。
内部

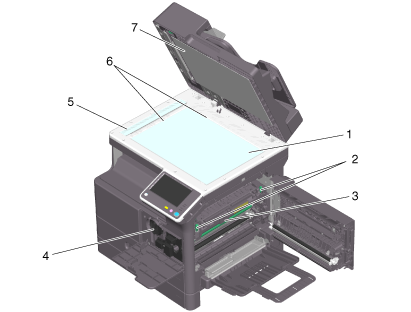

本插图显示了主机以及自动双面输稿器DF-633和进纸单元PF-509。
bizhub 306i标配自动双面输稿器DF-633。
编号 | 名称 | 说明 |
|---|---|---|
1 | 稿台 | 用于装入原稿。 |
2 | 定影盖杆 | 用于清除定影单元中的卡纸。 |
3 | 定影单元 | 用于借助热量和压力将碳粉定影到纸张上。 |
4 | 碳粉盒 | 装有碳粉，用于创建打印图像。 |
5 | 狭长扫描玻璃 | 用于在使用ADF时扫描原稿图像。 |
6 | 原稿刻度 | 沿此刻度装入原稿。此刻度也用于测量装入原稿的尺寸。 |
7 | 原稿衬垫 | 固定装入的原稿。 |
